Configuration d'un module RAID
La fenêtre Logical Configuration View (Vue de la configuration logique) ressemble
maintenant à la Figure 7-17.

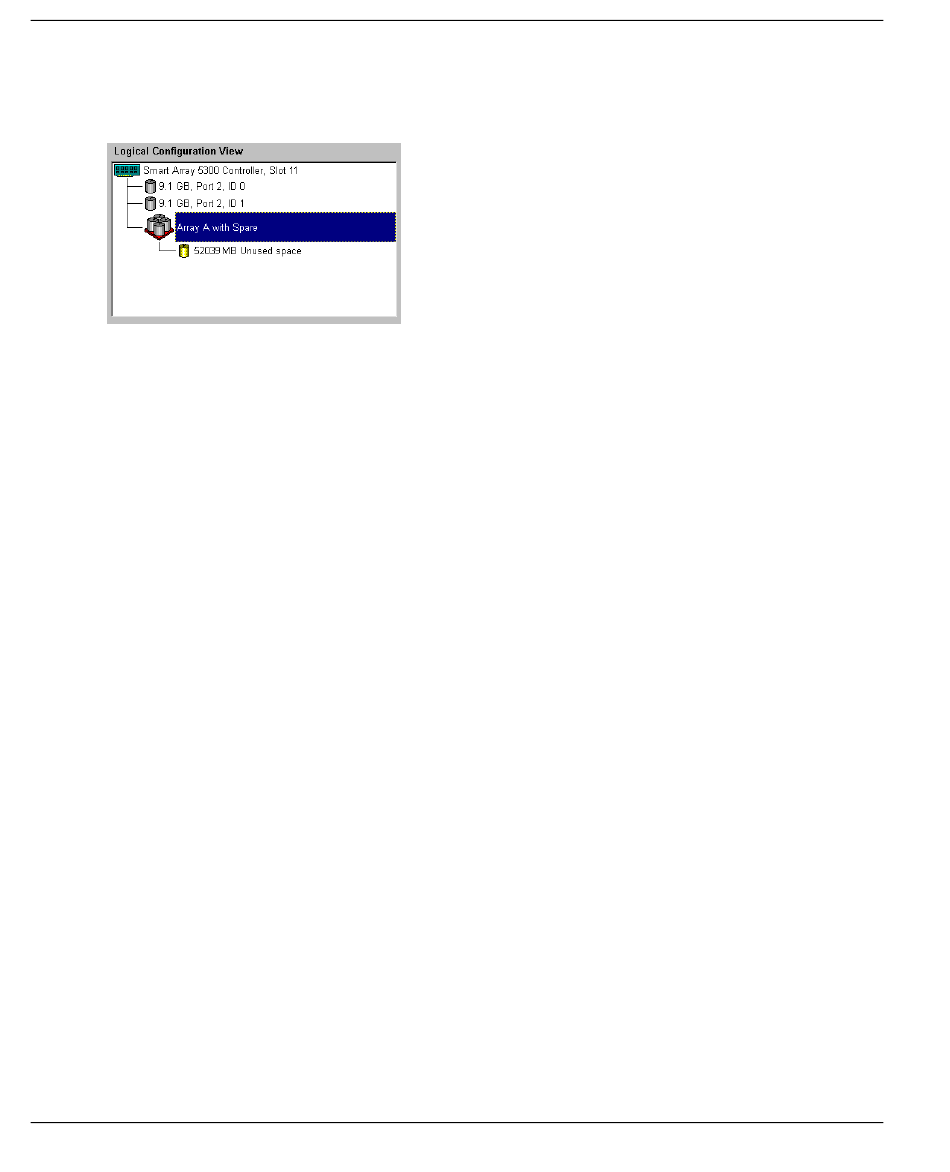

Figure 7-17 : Vue de la configuration logique
de l'exemple de module
6. Sélectionnez l'icône du contrôleur puis cliquez sur le bouton Create Array
(Créer un module RAID) pour créer le module B.
7. Recommencez les étapes précédentes pour affecter les deux disques 9,1 Go
restants au module RAID B.
8. Cliquez sur Done (Terminé) pour revenir à l'écran principal d'ACU.
Dans cet exemple, chaque module RAID a été créé à partir de disques installés sur le
même port SCSI. Vous obtiendrez de meilleures performances si, avant de lancer
ACU, vous installez des unités de la bonne capacité dans les autres ports puis que
vous construisez le module RAID en sélectionnant les unités à partir de plusieurs
ports.
Création d'unités logiques pour le module
1. Dans la fenêtre Logical Configuration View (Vue de configuration logique)
(Figure 7-17), sous l'intitulé Array A (Module A), sélectionnez l'icône Array A
ou l'icône Unused Space (Espace inutilisé).
2. Cliquez sur Create Logical Drive (Créer unité logique) dans la zone Array.
3. Dans l'écran Create Logical Drive (Création d'unité logique) (Figure 7-11),
sélectionnez RAID 5.
4. Cliquez sur la case d'option Enable (Activer) si elle est active.
5. Si nécessaire (et si votre modèle de contrôleur le permet), modifiez la taille de
stripe.
7-22
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
