3. Cliquez sur le bouton Assign Drive to Array (Affecter le disque au module)
(Figure 7-15) au milieu de l'écran.

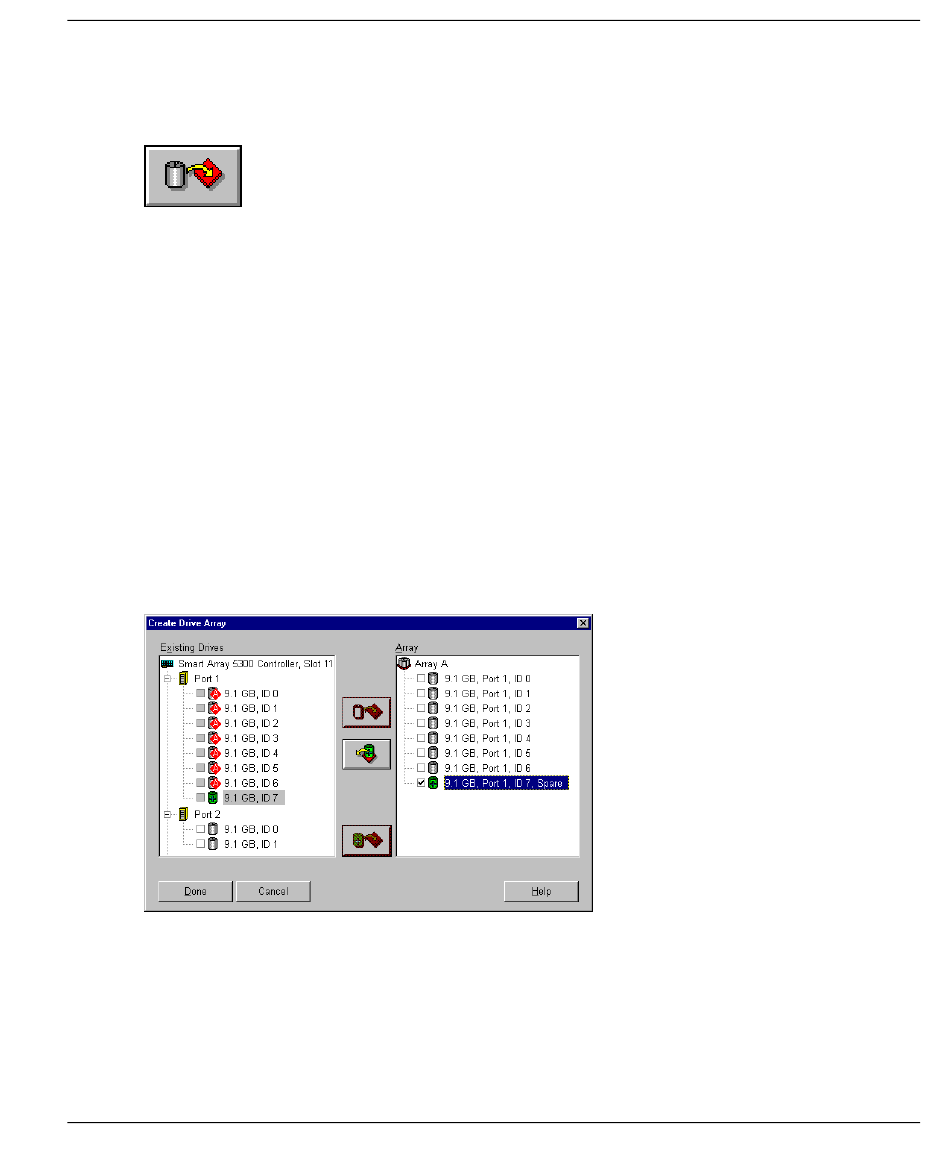

Figure 7-15 : Bouton Assign Drive to Array
(Affecter le disque au module)
4. Sélectionnez l'unité du port 1 : ID SCSI 7 et cliquez sur le bouton Assign Spare
to Array (Affecter disque de secours au module) dans la partie basse de l'écran.
REMARQUE : vous pouvez partager un disque de secours donné entre plusieurs
modules RAID. Vous pouvez également affecter plusieurs disque de secours à un seul
module RAID, ou partager un groupe de disques de secours entre plusieurs modules
RAID. Dans de tels cas, vérifiez que la capacité de chaque disque de secours est
suffisamment grande pour chaque module RAID auquel il est affecté. La capacité d'un
disque de secours ne doit pas être inférieure à celle de tout autre disque du même
module RAID.
L'écran Create Drive Array (Création d'un module RAID) ressemble maintenant à
celui de la Figure 7-16.
Figure 7-16 : Exemple du module A avec disque
de secours
5. Cliquez sur Done (Terminé) pour revenir à l'écran principal d'ACU.
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
Configuration d'un module RAID
7-21
