Écran Create Drive Array (Créer un module RAID)
Pour faire apparaître cet écran, cliquez sur Create Array (Créer un module RAID)
dans la zone Controller (Figure 7-6) de l'écran principal d'ACU.

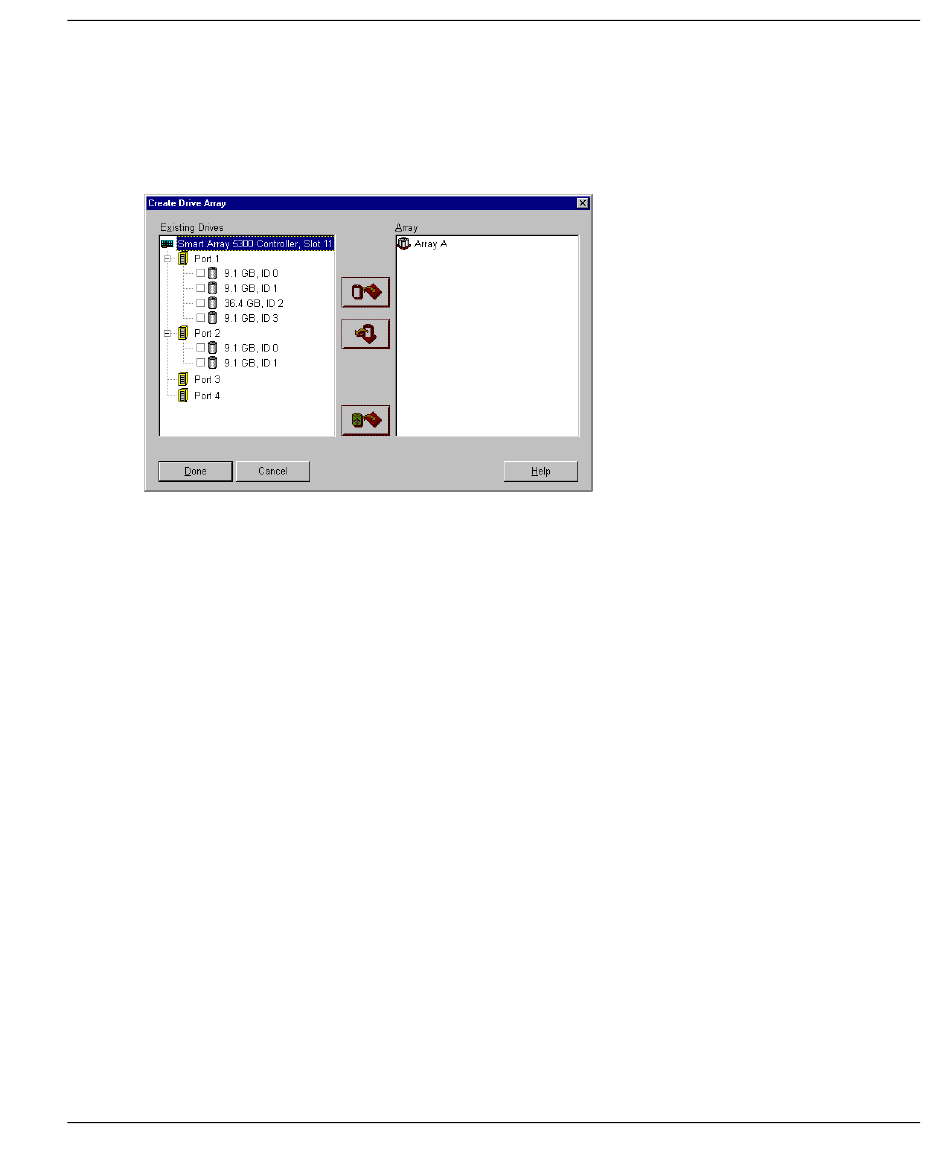

Figure 7-10 : Écran Create Drive Array
(Création d'un module RAID)
Les trois boutons du milieu de cet écran sont les suivants :
•
Assign Drive To Array (Affecter un disque à un module RAID)
•
Remove Drive From Array (Retirer un disque d'un module RAID)
•
Assign Spare To Array (Affecter un disque de secours à un module RAID)
Le volet gauche de l'écran montre tous les disques physiques connectés au contrôleur
sélectionné. Le volet droit montre la configuration physique des modules RAID sur le
contrôleur.
Lorsque vous sélectionnez un disque dans l'un des volets, les boutons appropriés
deviennent fonctionnels. Vous pouvez sélectionner plusieurs disques à la fois dans
le même volet, et tous les affecter ou les retirer simultanément ; dans ce cas, chaque
bouton affiche deux disques. En outre, si des disques de secours sont sélectionnés
dans le volet droit, l'apparence du bouton du milieu change pour indiquer le retrait
de disques de secours.
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
Configuration d'un module RAID
7-13
