Prenons par exemple le cas d'un contrôleur qui gérerait les deux modules créés dans
l'exemple de la section « Création d'un nouveau module » :
•
Module A - sept unités de 9,1 Go en configuration RAID 5 avec disque de
secours
•
Module B - deux unités de 9,1 Go en configuration RAID 1+0 sans disque de
secours
Vous installez maintenant un disque de 9,1 Go et souhaitez étendre le module A pour
inclure ce nouveau disque. Ce scénario est présenté à la Figure 7-19.

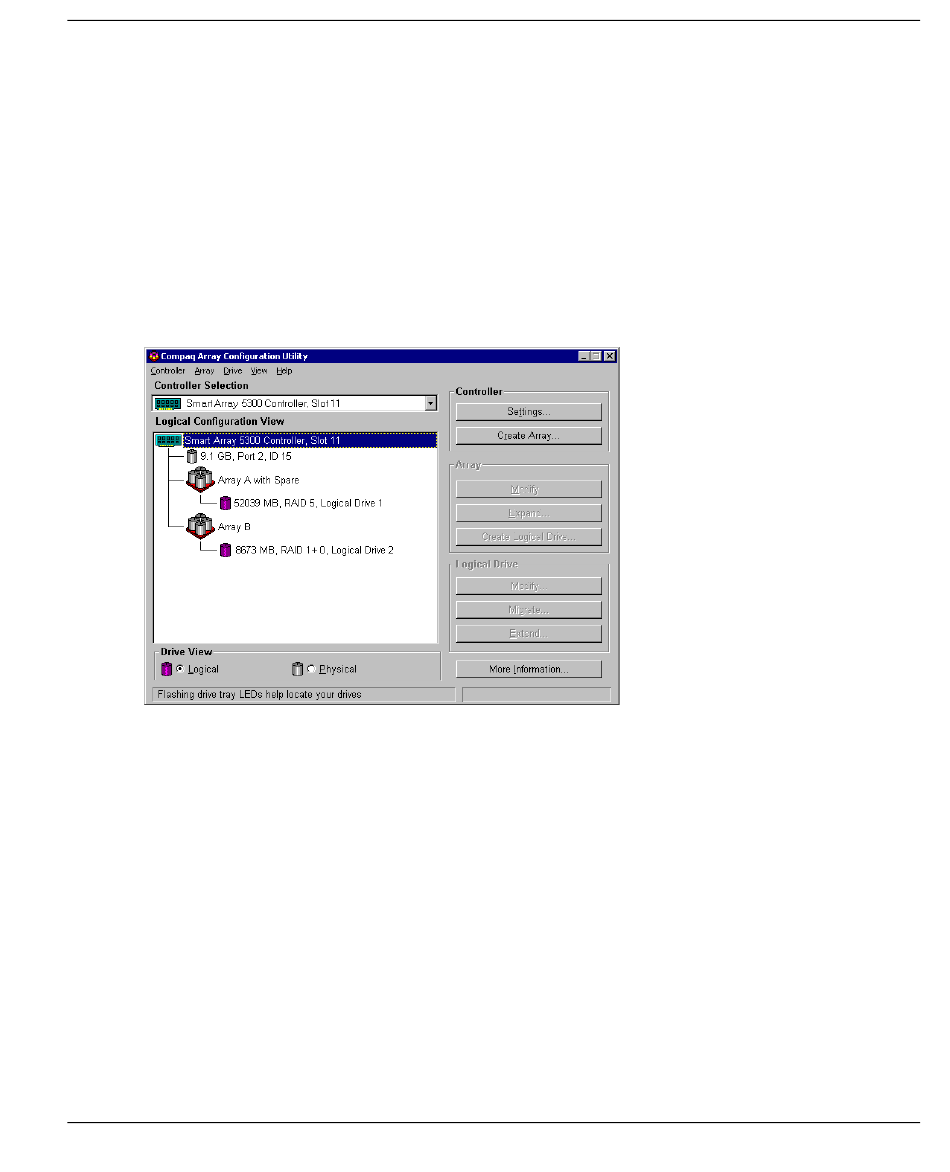

Figure 7-19 : Démarrage d'une expansion
de module RAID
Pour étendre le module A et créer une deuxième unité logique sur ce module :
1. Sélectionnez le module A dans la fenêtre Logical Configuration View
(Vue de la configuration logique).
2. Cliquez sur Expand (Étendre) dans la zone Array (Module RAID).
3. Dans la fenêtre gauche de la boîte de dialogue Expand Array A (Étendre le
module A), sélectionnez le disque 9,1 Go non affecté.
Manuel de l'utilisateur du contrôleur Compaq Smart Array 5300
Configuration d'un module RAID
7-25
