5. Conditions d'installation
DANGER
Choc électrique
Mort ou blessures graves
‐
Avant toute intervention sur le produit, couper l'alimen-
tation électrique.
‐
S'assurer que l'alimentation électrique ne peut pas
être réenclenchée accidentellement.
AVERTISSEMENT
Écrasement des pieds
Mort ou blessures graves
‐
Pour sortir la pompe de son emballage, utiliser un
équipement de levage conforme au poids du produit.
‐
Porter un équipement de protection individuelle.
AVERTISSEMENT
Écrasement des mains
Mort ou blessures graves
‐
Pour sortir la pompe de son emballage, utiliser un
équipement de levage conforme au poids du produit.
‐
Porter un équipement de protection individuelle.
L'utilisation d'un filtre à onde sinusoïdale est obligatoire
lors du fonctionnement d'une pompe SPE.
Nous recommandons d'installer une tuyauterie de 30 cm
de long pour faciliter la manipulation de la pompe pendant
l'installation.

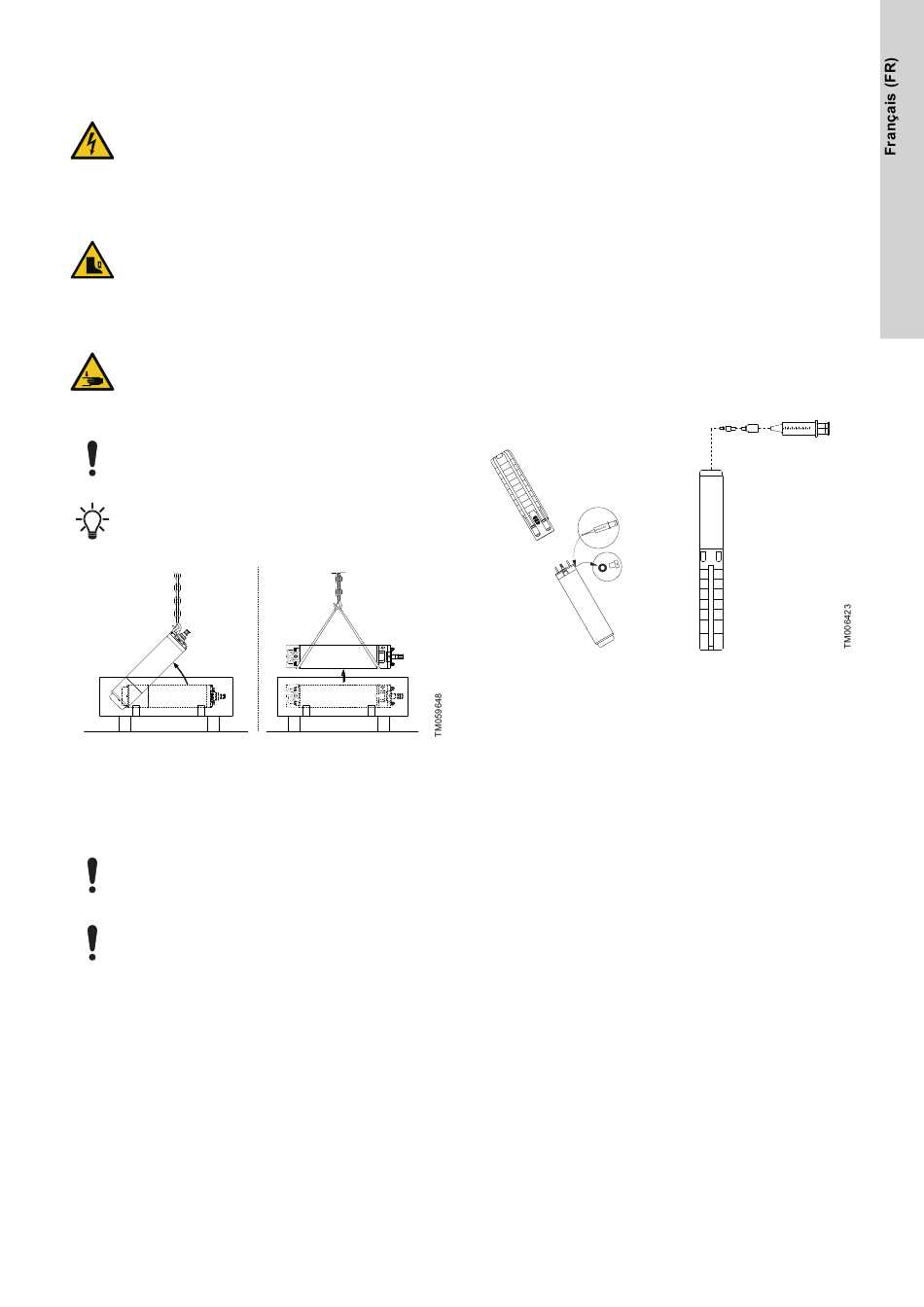

Manutention du moteur
5.1 Contrôle du liquide moteur
Les moteurs sont remplis en usine d'un liquide spécial non toxique
approuvé par la FDA et résistant à une température de -20 °C.
Vérifier le niveau de liquide moteur. Remplir si nécessaire.
Utiliser de l'eau du robinet.
Si un antigel est nécessaire, utiliser le liquide Grundfos
spécifique pour remplir le moteur. Sinon, utiliser de l'eau
du robinet en remplissant le liquide comme décrit ci-des-
sous.
5.1.1 Moteurs Grundfos MS4000 et MS402
Positions de l'orifice de remplissage du liquide moteur :
•
MS4000 : sur le côté du moteur, près du haut
•
MS402 : dans la partie inférieure du moteur.
1. Positionner la pompe immergée comme indiqué à la fig. Position
du moteur pendant le remplissage - MS4000 et MS402. La vis
de remplissage doit se trouver sur le haut du moteur.
2. Retirer la vis de l'orifice de remplissage.
3. Injecter le liquide dans le moteur avec la seringue de
remplissage jusqu'à ce le liquide déborde. Voir fig. Position du
moteur pendant le remplissage - MS4000 et MS402.
4. Remplacer la vis dans l'orifice de remplissage et serrer
fermement avant de changer la position de la pompe.
Couples
•
MS4000 : 3,0 Nm.
•
MS402 : 2,0 Nm
La pompe immergée est maintenant prête à être installée.
MS4000
Position du moteur pendant le remplissage - MS4000 et MS402
5.1.2 Moteurs Grundfos MS6000
•
Si le moteur a été stocké, contrôler le niveau du liquide avant
l'installation. Voir fig. Position du moteur pendant le remplissage
- MS6000.
•
Lors de la maintenance, vérifier le niveau du liquide. Voir fig.
Position du moteur pendant le remplissage - MS6000.
Procédure de remplissage :
L'orifice de remplissage du liquide moteur est placé sur le haut du
moteur.
1. Positionner le moteur immergé comme indiqué en fig. Position
du moteur pendant le remplissage - MS6000. La vis de
remplissage doit se trouver sur le haut du moteur.
2. Retirer la vis de l'orifice de remplissage.
3. Injecter le liquide dans le moteur avec la seringue de
remplissage (fig. Position du moteur pendant le remplissage -
MS6000) jusqu'à ce que le liquide déborde.
4. Replacer la vis dans l'orifice de remplissage et bien serrer avant
de modifier la position du moteur.
Couple : 3,0 Nm.
Le moteur immergé est désormais prêt à l'installation.
MS402
169
