Désignation
Désignation
30
30
Presse/Coupe-bordure,
Presse/Coupe-bordure,
HAUT/BAS
HAUT/BAS
31
31
Presse/coupe-bordure,
Presse/coupe-bordure,
aspersion
aspersion
32
32
Eclairages du bord du
Eclairages du bord du
cylindre
cylindre
35
35
Roue combi du système
Roue combi du système
d'arrosage
d'arrosage
36
36
Prise de service
Prise de service
36

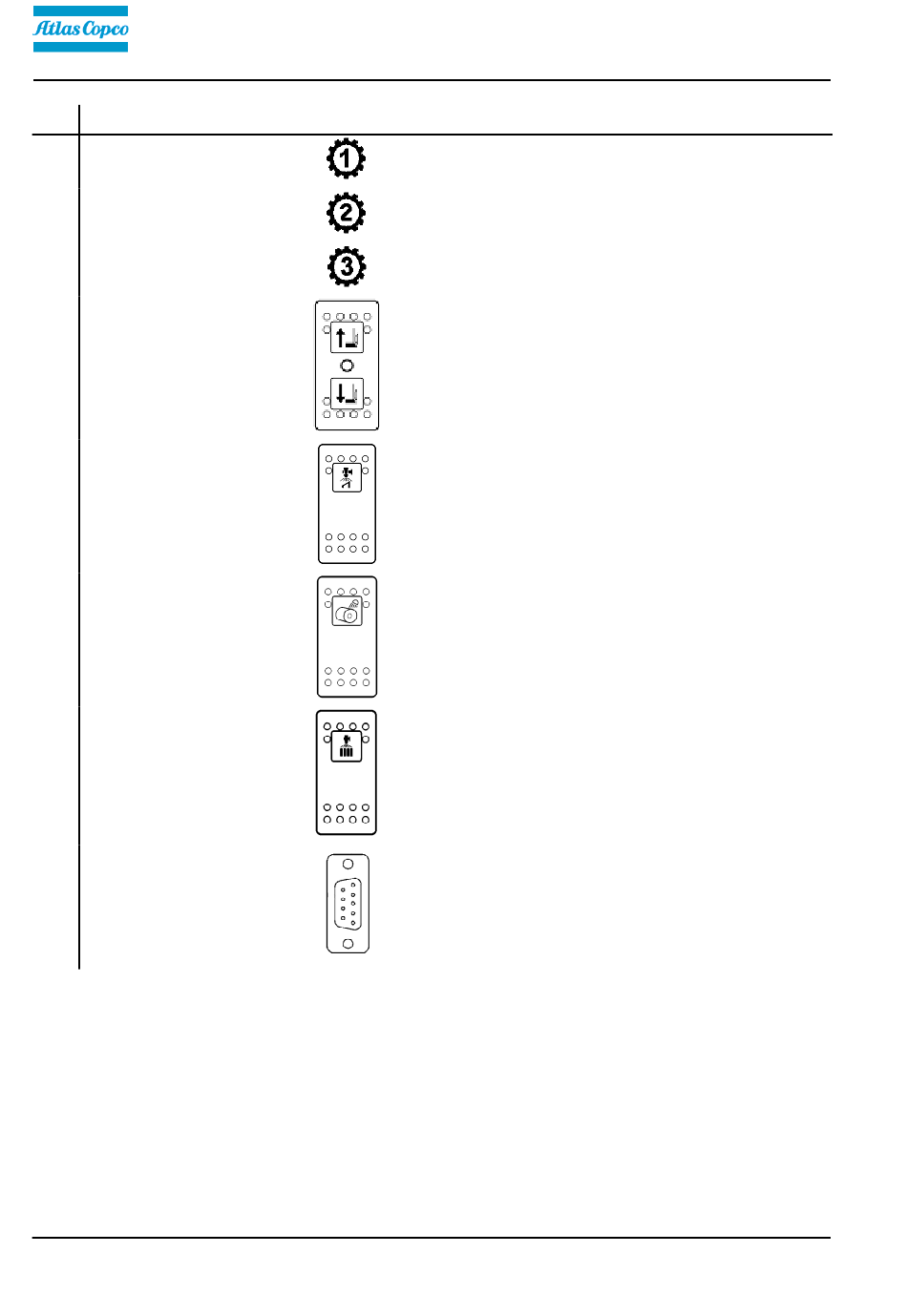

Symbole
Symbole
Fonction
Fonction
Position 1 : Utilisée pour une aptitude en pente maximum
Position 1 : Utilisée pour une aptitude en pente maximum
avec le compactage vibrant
avec le compactage vibrant
Position 2 : Position normale
Position 2 : Position normale
Position 3 : Utilisée pour une vitesse maximale de transport
Position 3 : Utilisée pour une vitesse maximale de transport
ou pour une grande vitesse en roulage sans vibration
ou pour une grande vitesse en roulage sans vibration
Le coupe bordure peut être levé et baissé lorsque la machine
Le coupe bordure peut être levé et baissé lorsque la machine
est en position de fonctionnement. Le coupe bordure ne peut
est en position de fonctionnement. Le coupe bordure ne peut
être relevé que lorsque la machine est en position de
être relevé que lorsque la machine est en position de
transport.
transport.
Une pression sur le bord inférieur déplace le coupe bordure
Une pression sur le bord inférieur déplace le coupe bordure
vers le bas.
vers le bas.
Une pression sur le bord supérieur déplace le coupe bordure
Une pression sur le bord supérieur déplace le coupe bordure
vers le haut.
vers le haut.
Activer le compactage de bordure/l'aspersion du coupe
Activer le compactage de bordure/l'aspersion du coupe
bordure en relâchant l'interrupteur.
bordure en relâchant l'interrupteur.
Activer les lumières du bord du cylindre en relâchant
Activer les lumières du bord du cylindre en relâchant
l'interrupteur.
l'interrupteur.
Activer le système d'arrosage à émulsion pour les roues
Activer le système d'arrosage à émulsion pour les roues
combi en relâchant l'interrupteur.
combi en relâchant l'interrupteur.
Prise de diagnostic.
Prise de diagnostic.
La passerelle est raccordée pour effectuer la lecture du
La passerelle est raccordée pour effectuer la lecture du
système CAN-Open.
système CAN-Open.
