Installation du fond de panier d'unité de disque dur 2,5 pouces
remplaçable à chaud (mise à niveau de 4 à 8 unités de disque dur)
Les informations suivantes vous indiquent comment installer le fond de panier
d'unité du disque dur 2,5 pouces remplaçable à chaud (mise à niveau de 4 à 8
unités de disque dur).
Avant de commencer
Lisez les consignes de sécurité des sections «Sécurité», à la page xi et «Conseils
d'installation», à la page 31.
Si vous installez une unité en option dans le serveur, sortez le serveur du boîtier
de l'armoire, mettez le serveur et les périphériques hors tension, puis débranchez
les cordons d'alimentation et tous les câbles externes.
Pourquoi et quand exécuter cette tâche

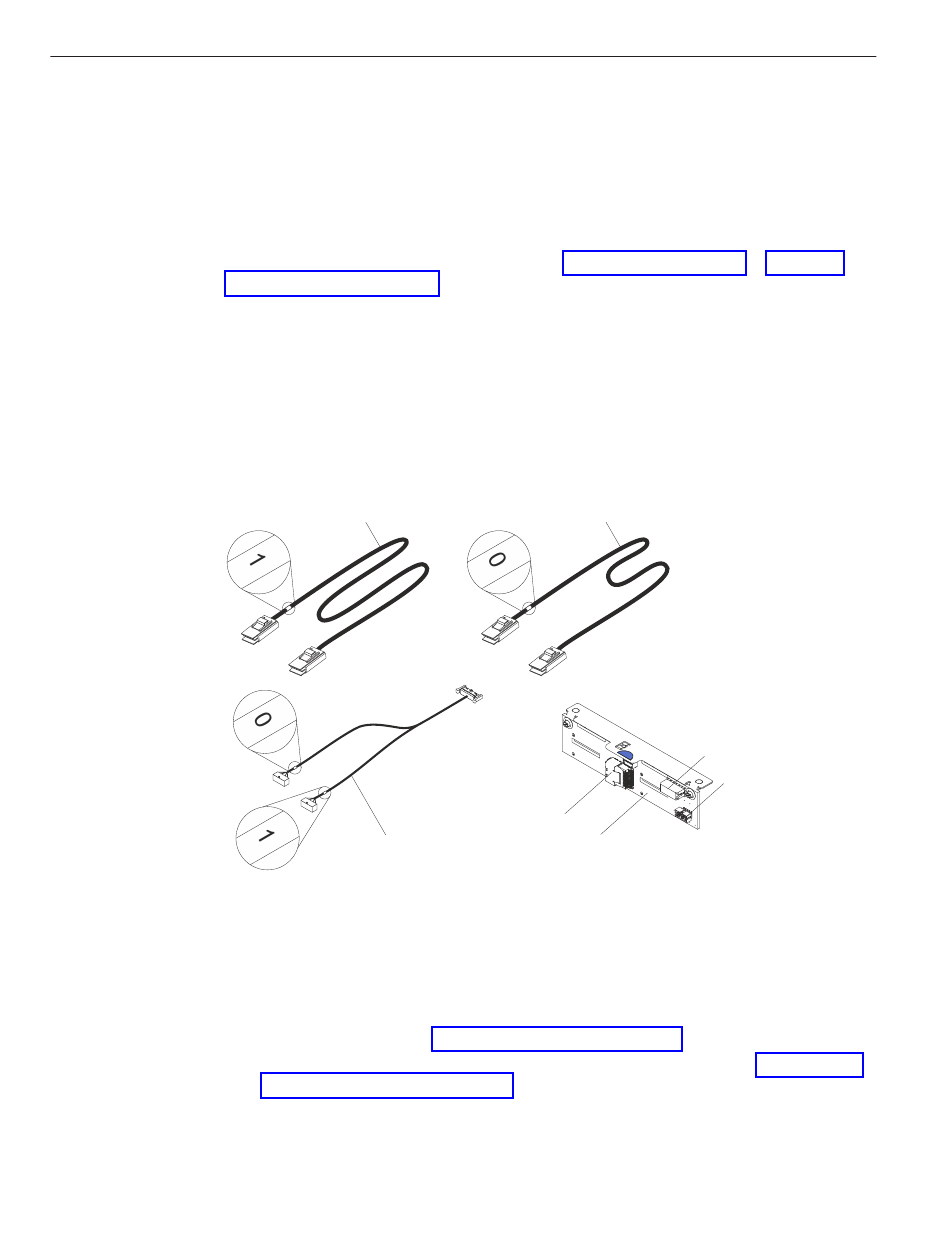

Le diagramme suivant présente le contenu du kit de mise à niveau permettant de
passer de quatre unités de disque dur 2,5 pouces remplaçables à chaud à huit :
Figure 33. Contenu du kit de mise à niveau permettant de passer de quatre unités de disque
dur 2,5 pouces remplaçables à chaud à huit
Pour installer le fond de panier d'unité de disque dur 2,5 pouces remplaçable à
chaud (mise à niveau de 4 à 8 unités de disque dur), procédez comme suit :
Procédure
46
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
Mini-câble SAS
Câble de Configuration
1. Retirez le carter (voir «Retrait du carter», à la page 34).
2. Retirez l'assemblage à carte mezzanine PCI le cas échéant (voir «Retrait de la
carte de bus PCI», à la page 188).
3. Déconnectez puis retirez le câble de configuration existant de la carte mère et
du fond de panier d'unité de disque dur 0. Conservez le câble pour une
utilisation ultérieure.
4. Reliez le cordon d'alimentation de la carte de répartition d'alimentation, le
câble de configuration en forme de Y (étiqueté "1") et le câble mini-SAS
Mini-câble SAS
Connecteur mini-SAS
Fond de panier d'unité de disque dur
2,5 pouces remplaçable à chaud
Connecteur d'alimentation
Connecteur de configuration
