2. Placez l'adaptateur (composants vers le haut) sur une surface plane antistatique
3. Le cas échéant, suivez les instructions de câblage fournies avec l'adaptateur.
4. Alignez le connecteur de l'adaptateur avec le connecteur situé sur l'assemblage

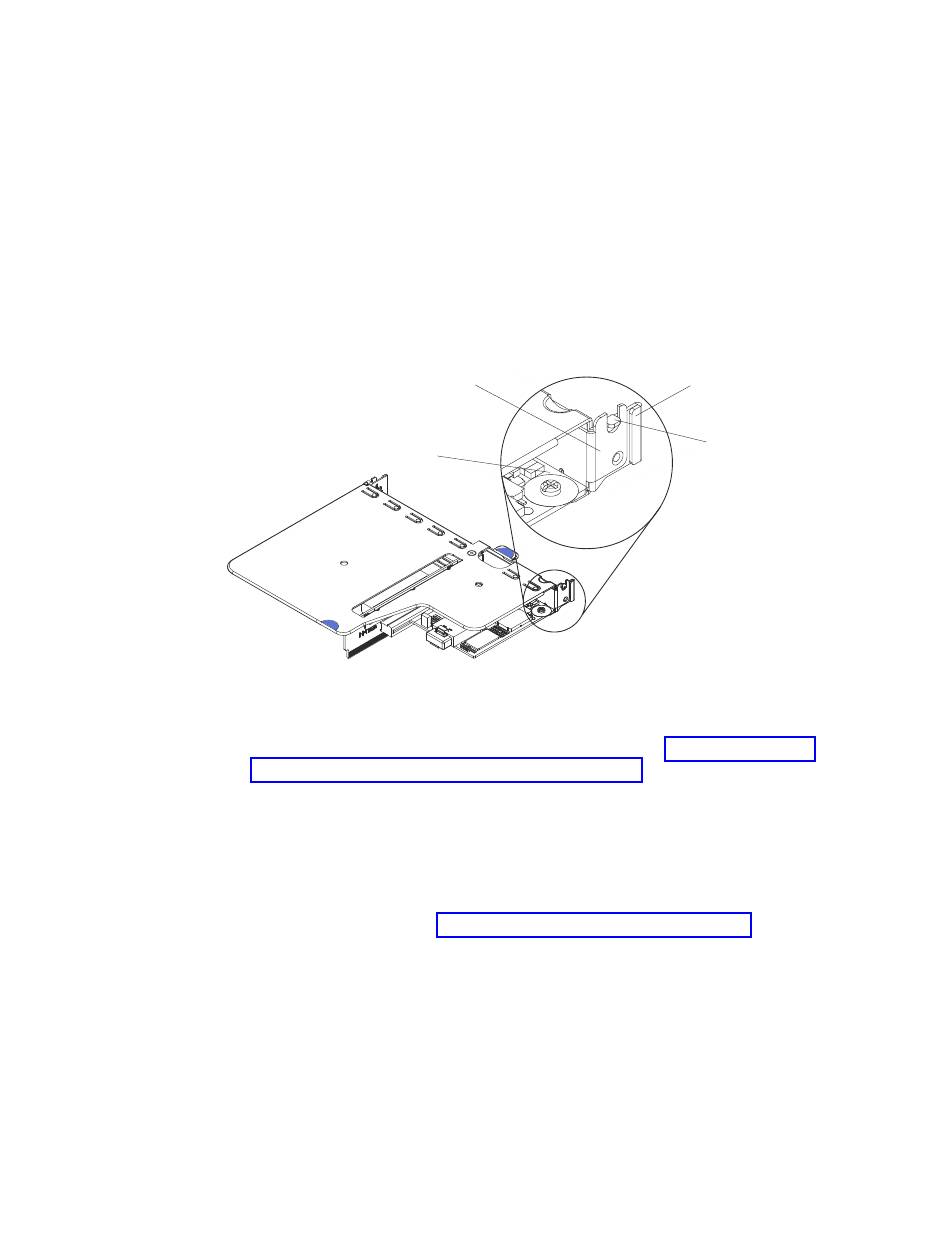

Figure 115. Installation de l'adaptateur
5. Rebranchez les câbles à l'adaptateur retiré précédemment.
6. Réinstallez l'assemblage à carte mezzanine PCI (voir «Remplacement de
7. Replacez le carter (voir «Remplacement du carter», à la page 88).
Que faire ensuite
1. Installez le serveur dans le boîtier armoire et introduisez-le dans l'armoire
2. Rebranchez les cordons d'alimentation et tous les câbles que vous avez retirés.
3. Mettez le serveur et les périphériques sous tension.
Remarque : Si le serveur est configuré pour un fonctionnement RAID via un
adaptateur ServeRAID en option, vous devrez peut-être reconfigurer les batteries
de disques après avoir installé un adaptateur. Consultez la documentation
ServeRAID du CD IBM ServerRAID Support pour plus d'informations sur le
fonctionnement de la technologie RAID et suivez les instructions d'utilisation de
ServeRAID Manager.
216
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
et positionnez tous les cavaliers et commutateurs comme décrit dans les
instructions du fabricant, si nécessaire.
Installez les cordons de raccordement avant d'installer l'adaptateur.
à carte mezzanine PCI, puis insérez l'adaptateur dans la carte de bus PCI.
Appuyez fermement sur le plat du connecteur pour l'introduire dans
l'assemblage à carte mezzanine PCI. Veillez à ce que l'adaptateur soit
correctement inséré dans l'assemblage à carte mezzanine PCI.
Important : Veillez à ce que l'ouverture en U de la patte de fixation enclenche
le taquet de l'emplacement d'extension.
Patte de fixation
Adapte r u
l'assemblage à carte mezzanine PCI», à la page 85).
Avertissement : Lorsque vous installez un adaptateur, vérifiez qu'il est
correctement installé dans l'assemblage à carte mezzanine PCI, et que ce
dernier est solidement fixé à son connecteur sur la carte mère avant de mettre
le serveur sous tension. Si vous ne l'insérez pas correctement, vous risquez
d'endommager la carte mère, l'assemblage à carte mezzanine PCI ou
l'adaptateur.
jusqu'à l'enclenchement.
Obturateur d'emplacement
de carte
Patte
