Connexion du câble de l'unité de disque dur remplaçable à chaud avec le
contrôleur SAS/SATA ServeRAID (modèle avec bloc d'alimentation fixe) :
Cheminement et connecteurs internes des câbles de l'unité de disque dur
remplaçable à chaud avec le contrôleur SAS/SATA ServeRAID (modèle avec bloc
d'alimentation fixe)
Les figures suivantes présentent le cheminement et les connecteurs internes des
câbles des modèles d'unité de disque dur 2,5 pouces et 3,5 pouces remplaçables à
chaud avec le contrôleur SAS/SATA ServeRAID.
Remarque : Veillez à ce que les câbles appropriés passent par les clips de fixation.

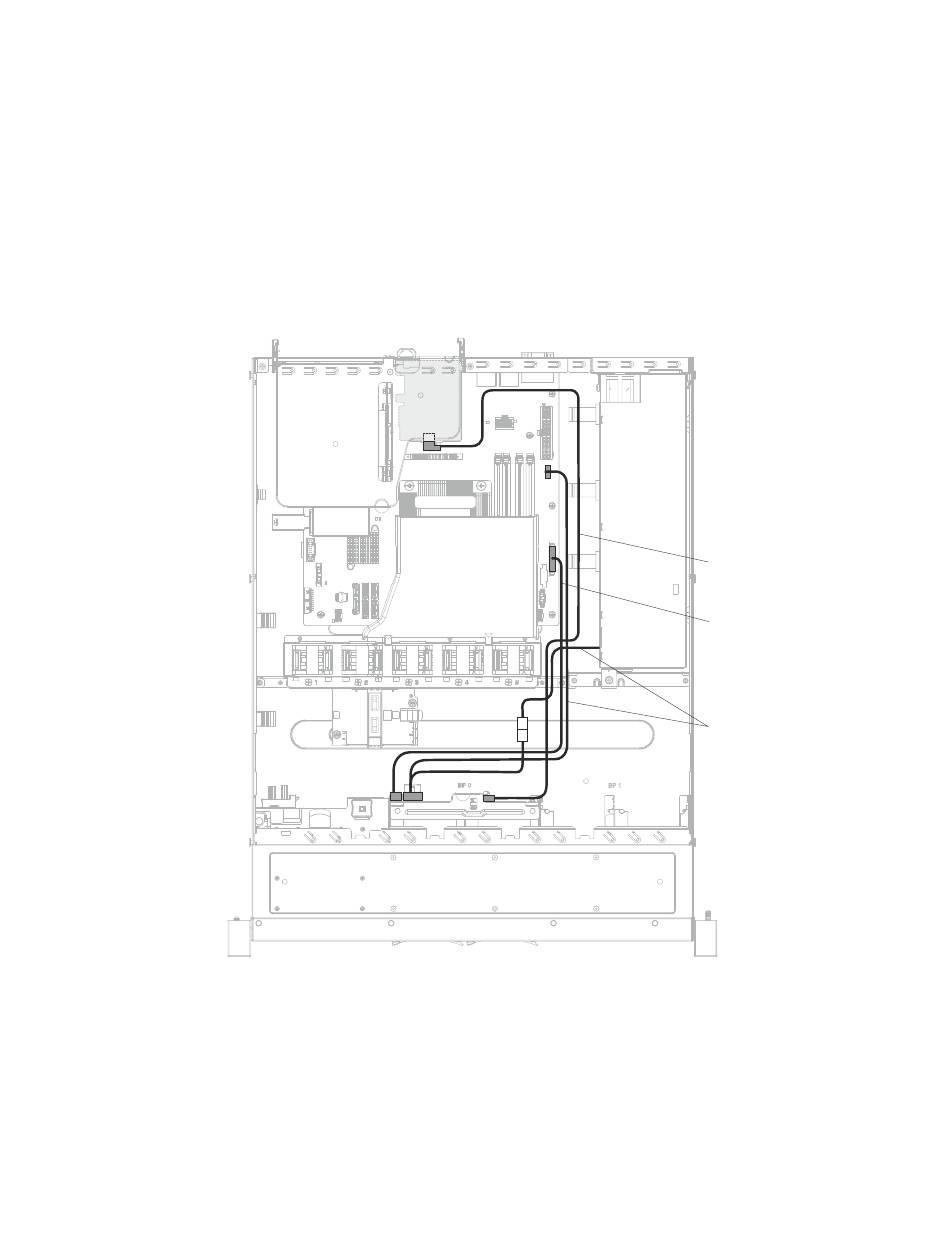

Figure 194. Connexion du câble de l'unité de disque dur 2,5 pouces remplaçable à chaud
avec le contrôleur SAS/SATA ServeRAID (carte RAID matérielle insérée à droite)
306
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
Mini-câble SAS
Câble de
configuration
Cordon
d'alimentation
