Connexion des câbles
Ces informations vous permettent de connecter les câbles.
Pourquoi et quand exécuter cette tâche

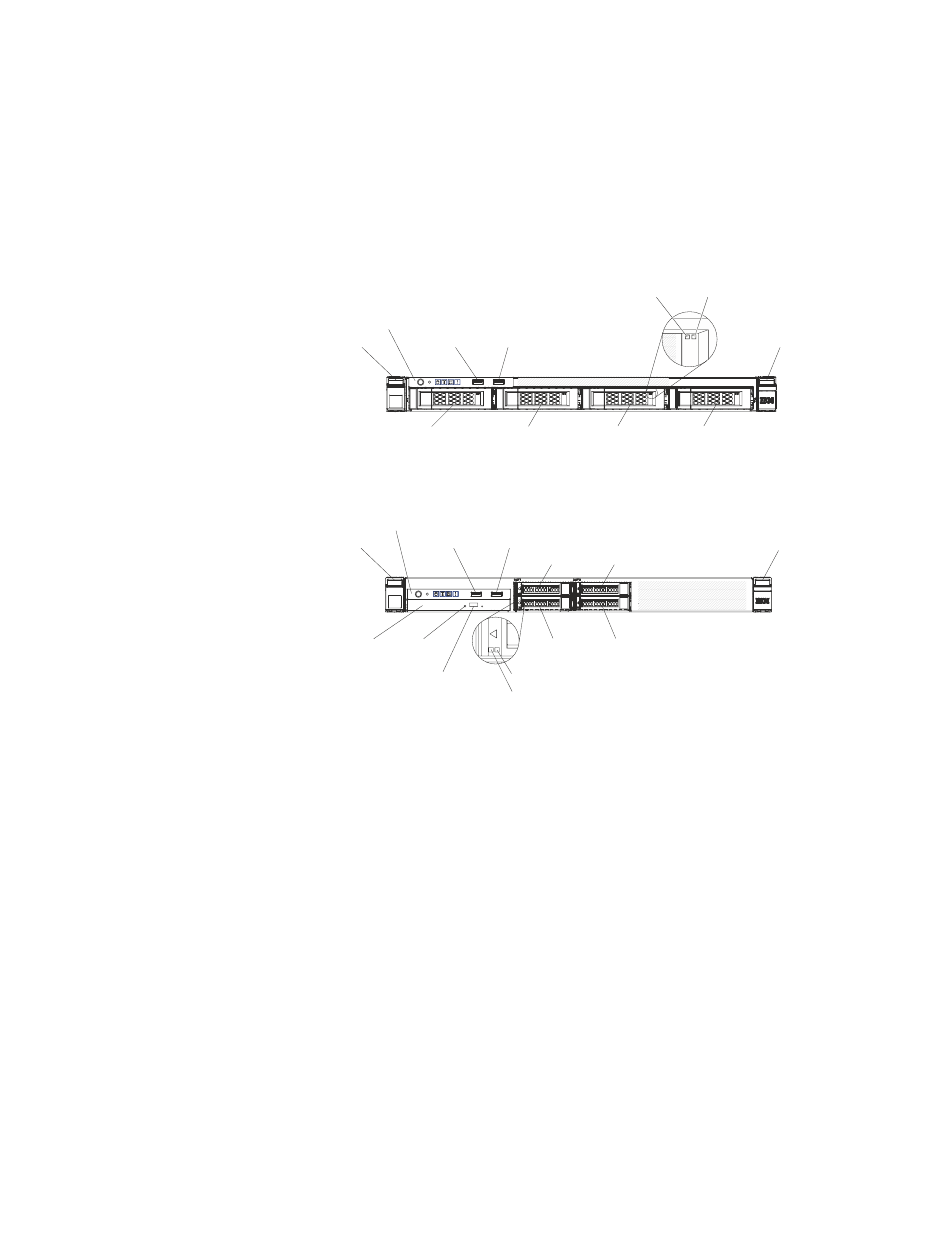

La figure suivante montre les emplacements des connecteurs d'entrée et de sortie
situés à l'avant du serveur.
Panneau d'information opérateur
Taquet de déverrouillage
de l'armoire
Figure 73. Connecteurs d'entrée et de sortie à l'avant du modèle de serveur d'unité de
disque dur 3,5 pouces
Panneau d'information opérateur
Taquet de déverrouillage
de l'armoire
Baie d'unité de disque
optique en option
Figure 74. Connecteurs d'entrée et de sortie à l'avant du modèle de serveur d'unité de
disque dur 2,5 pouces
La figure ci-dessous présente l'emplacement des connecteurs d'entrée et de sortie
figurant à l'arrière du serveur.
Voyant d'activité de l'unité
Connecteur USB 1 Connecteur USB 2
Baie d'unité 0 Baie d'unité 1
Connecteur USB 1 Connecteur USB 2
Baie d'unité 0
Voyant d'activité Baie d'unité 1
de l'unité de
Voyant d'état de l'unité de disque dur (orange)
disque optique
Bouton d'éjection
en option
Voyant d'activité de l'unité de disque dur (vert)
de l'unité de disque
optique en option
Chapitre 2. Installation des périphériques en option
Voyant d'état de l'unité
de disque dur (vert) de disque dur (jaune)
Baie d'unité 2 Baie d'unité 3
Baie d'unité 2
Baie d'unité 3
Taquet de déverrouillage
de l'armoire
Taquet de déverrouillage
de l'armoire
