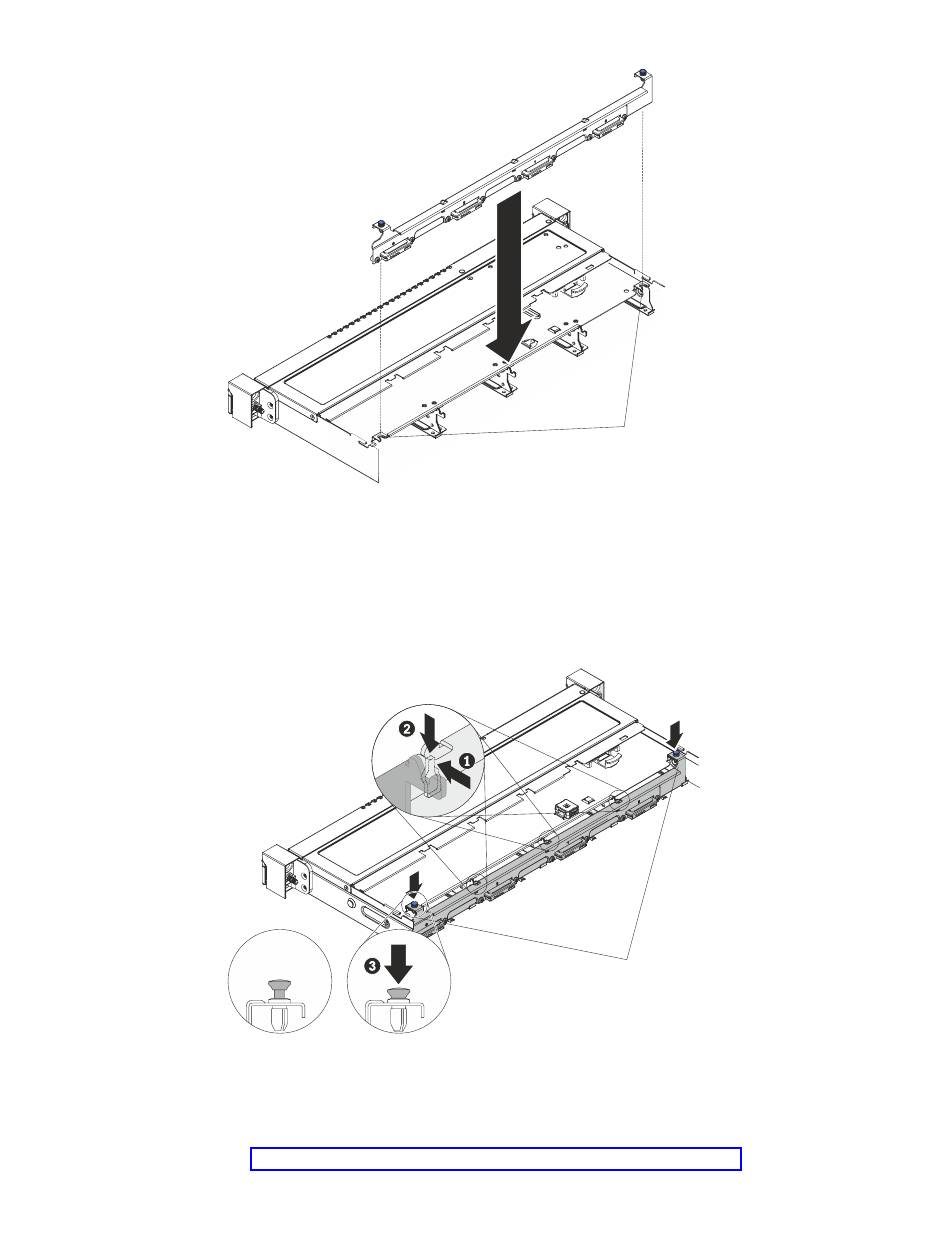

Figure 159. Alignement de la plaque arrière d'unité de disque dur 3,5 pouces à
remplacement standard
3. Insérez les emplacements de la plaque arrière d'unité dans les taquets du
Figure 160. Installation de la plaque arrière d'unité de disque dur 3,5 pouces à remplacement
standard
4. Connectez les câbles à l'adaptateur RAID ou à la carte mère (voir
5. Reconnectez le cordon d'alimentation.
6. Veillez à ce que les câbles appropriés passent par les clips de fixation.
268
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
boîtier de plaque arrière. Faites pivoter la plaque arrière d'unité vers l'avant et
appuyez sur le taquet de blocage situé en haut du boîtier d'unité jusqu'à ce que
la plaque arrière soit verrouillée.
Déverrouillage
Verrou
«Cheminement du câble interne et connecteurs», à la page 296).
Emplacements
d'alignement
Taquet de
verrouillage
