Port 1
Port 0
Cordon
d'interface

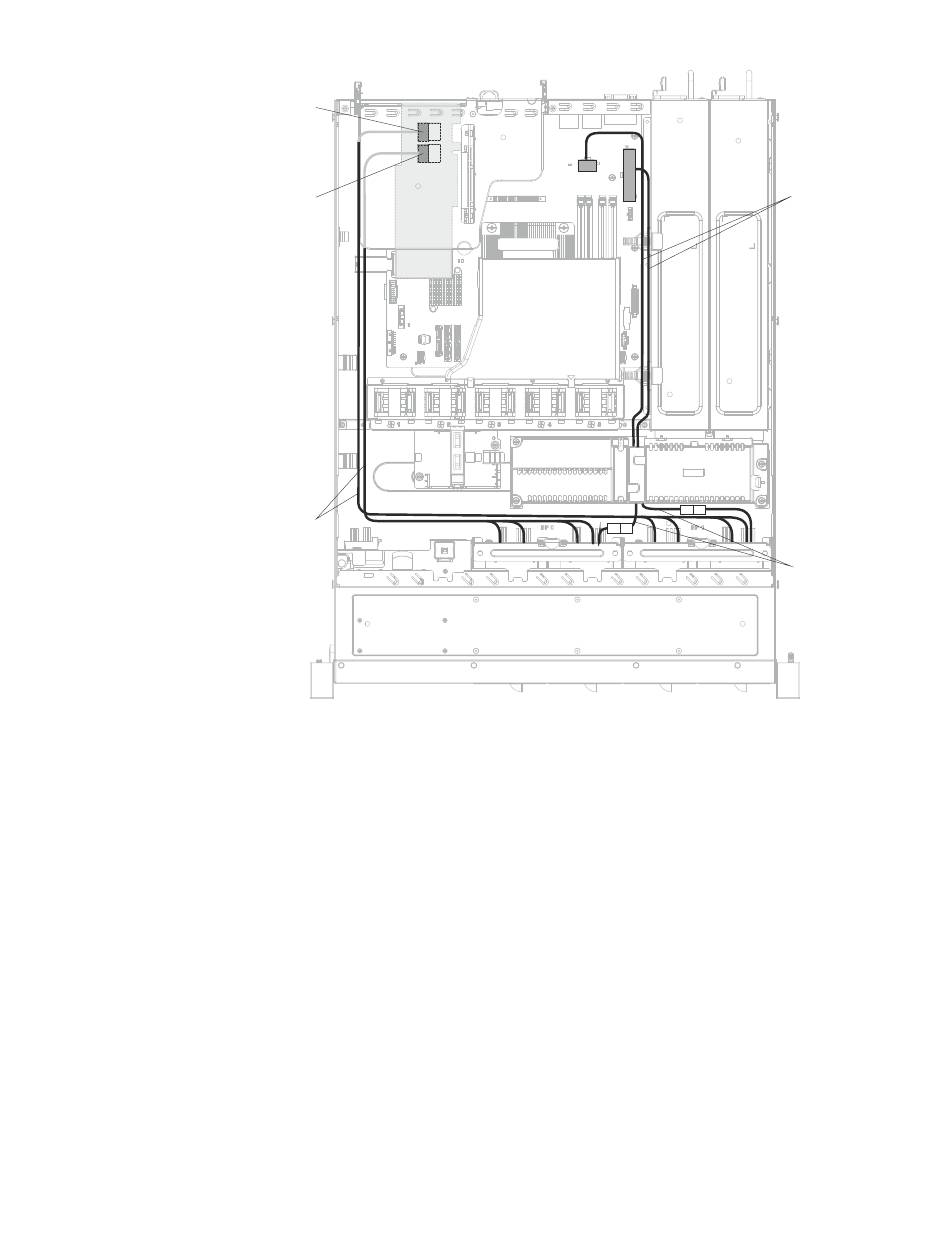

Figure 207. Connexion du câble de huit unités de disque dur à remplacement standard avec
le contrôleur SAS/SATA ServeRAID (carte RAID matérielle insérée à gauche)
Remarque : Veillez à relier le connecteur 0 du câble mini-SAS à la plaque arrière 0
de l'unité de disque dur à remplacement standard et le connecteur 1 du câble
mini-SAS à la plaque arrière 1 de l'unité de disque dur à remplacement standard.
Chapitre 6. Retrait et remplacement des composants du serveur
Cordon
d'alimentation
Cordon
d'alimentation
319
