Barrette DIMM

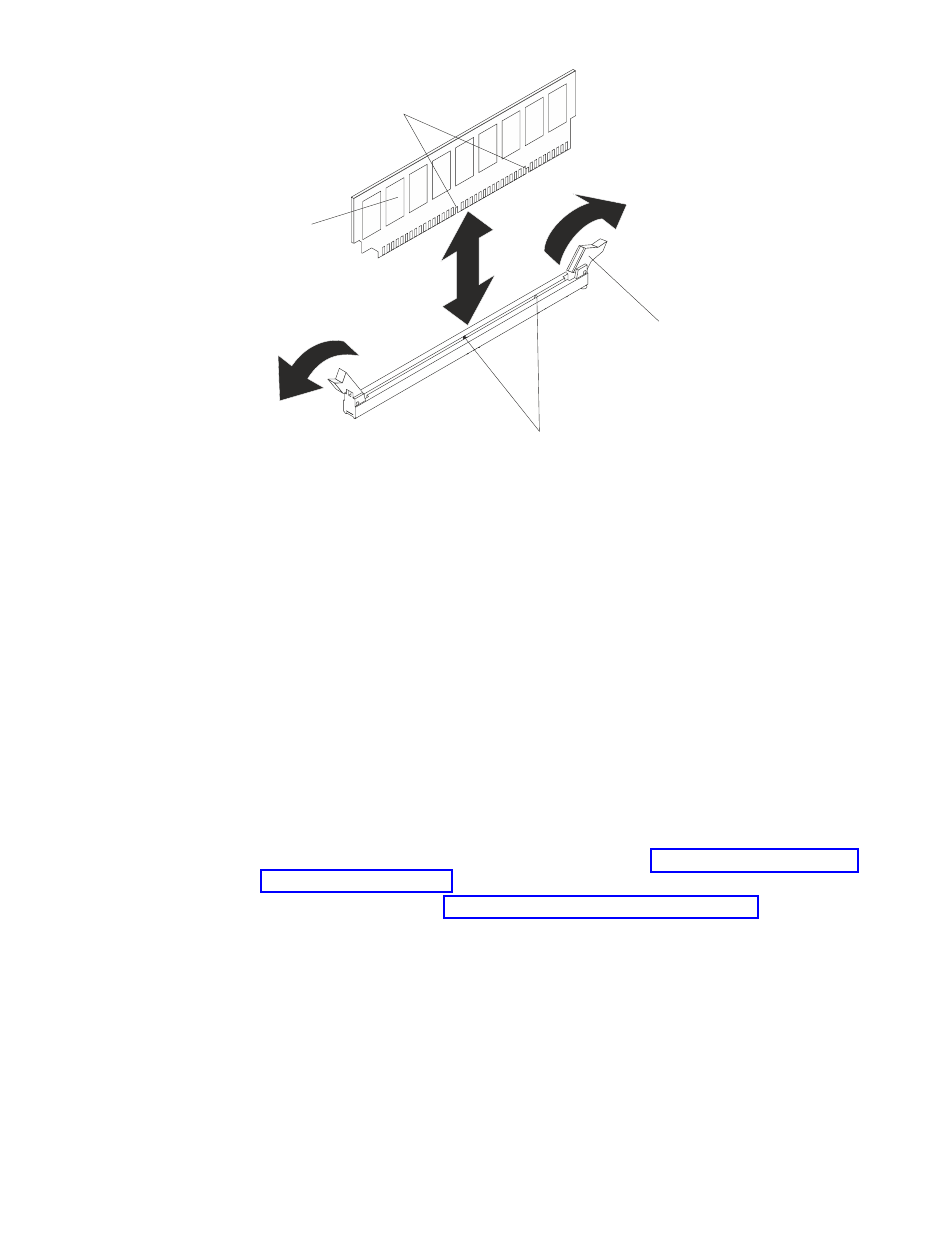

Figure 97. Installation d'une barrette DIMM
10. Réinstallez la grille d'aération le cas échéant (voir «Réinstallation de la grille
11. Replacez le carter (voir «Remplacement du carter», à la page 88).
Que faire ensuite
Si vous avez remplacé un composant serveur ou installé une unité en option dans
le serveur, replacez le carter, insérez le serveur dans l'armoire, rebranchez les
cordons d'alimentation et tous les câbles externes, puis mettez les serveurs et les
périphériques sous tension.
200
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
Encoche d'alignement
5. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
une zone métallique extérieure non peinte du serveur. Ensuite, déballez la
barrette DIMM.
6. Orientez la barrette DIMM de sorte que son encoche d'alignement s'aligne
correctement avec le taquet d'alignement.
7. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
emplacements situés à chaque extrémité du connecteur DIMM.
8. Exercez une pression sur la barrette DIMM en appuyant fermement et
simultanément sur ses deux extrémités. Les pattes de retenue se placent en
position verrouillée une fois la barrette DIMM correctement installée dans le
connecteur.
Remarque : S'il reste un espace entre la barrette DIMM et les pattes de
retenue, cela signifie qu'elle n'est pas installée correctement. Ouvrez les pattes
de retenue, retirez et réinsérez la barrette DIMM.
9. Reconnectez les câbles que vous avez retirés.
d'aération», à la page 87).
Patte de retenue
Languette d'alignement
