Connexions en face arrière

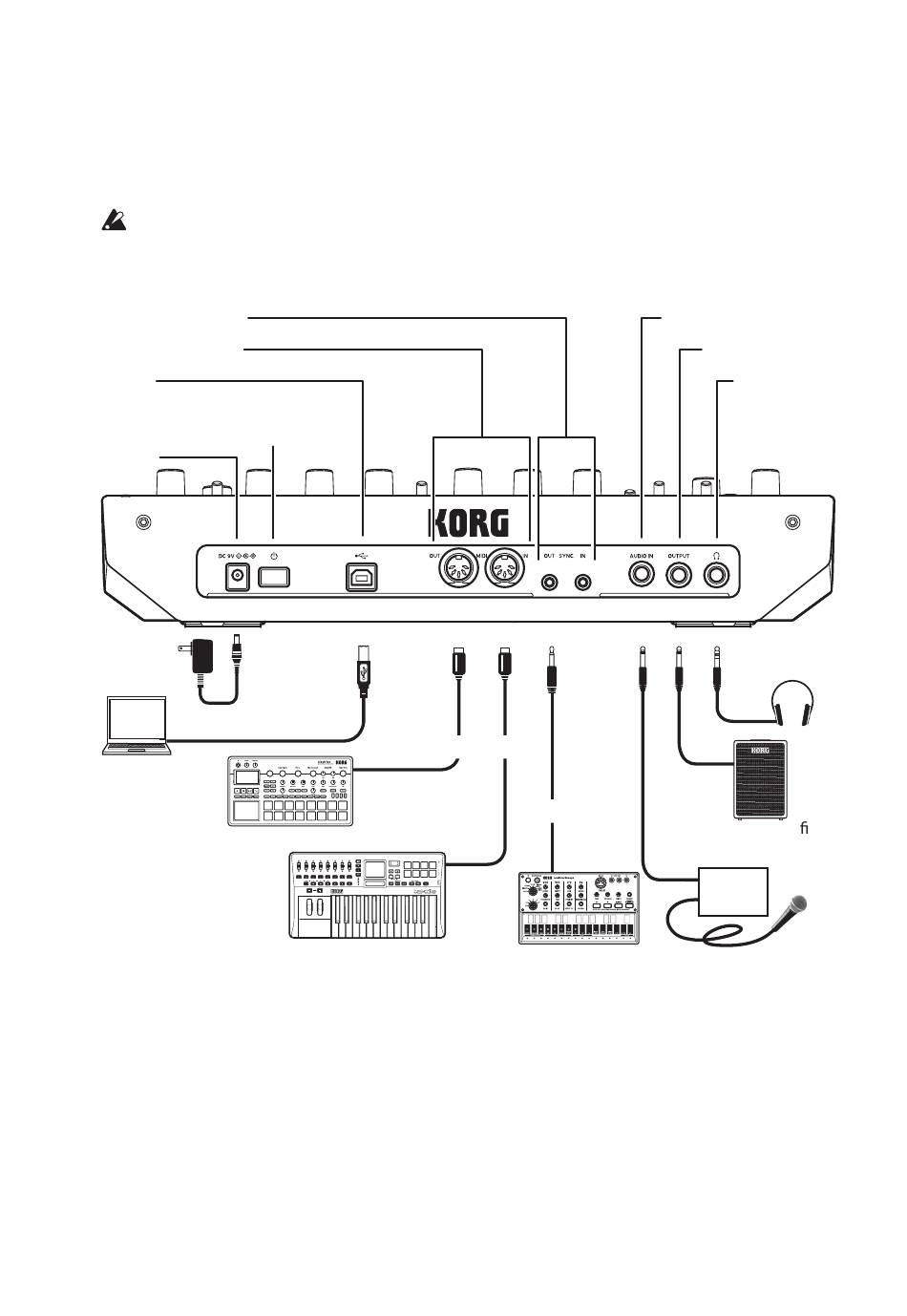

L'illustration ci-dessous montre un exemple typique de connexion du mono-
logue avec d'autres dispositifs. Choisissez le type de connexion adapté à l'équi-
pement au sein de votre système.
Veillez toujours à ce que le monologue soit hors tension avant d'effec-
tuer toute connexion. Le non-respect de cette consigne pourrait provo-
quer un dysfonctionnement ou un endommagement de vos enceintes.
Prises SYNC IN et OUT
Prises MIDI IN et OUT
Port USB B
Interrupteur
Prise
DC 9V
Adaptateur secteur
(disponible en option)
USB port
Ordinateu
Module de sons MIDI, boîte à rythmes MIDI, etc.
Connexion à des dispositifs audio
• Branchez vos enceintes actives, console ou autres composants à la prise OUT-
PUT (sortie mono) du monologue. Réglez le niveau de volume avec la com-
mande MASTER.
• Branchez votre casque à la prise prévue à cet effet. Cette prise produit le
même signal que la prise OUTPUT.
• Branchez une source de son externe, telle qu'un autre synthétiseur, à la prise
AUDIO IN (entrée mono).
Câble USB
MIDI IN
Clavier MIDI, boîte à rythmes MIDI, etc. Groove machine
Câble MIDI
Câble SYNC
SYNC IN
MIDI OUT
5
Prise AUDIO IN
Prise OUTPUT
Prise casque
Casque d´écoute
Entrée
Enceintes (ampli ées)
Sortie
Console
Micro
