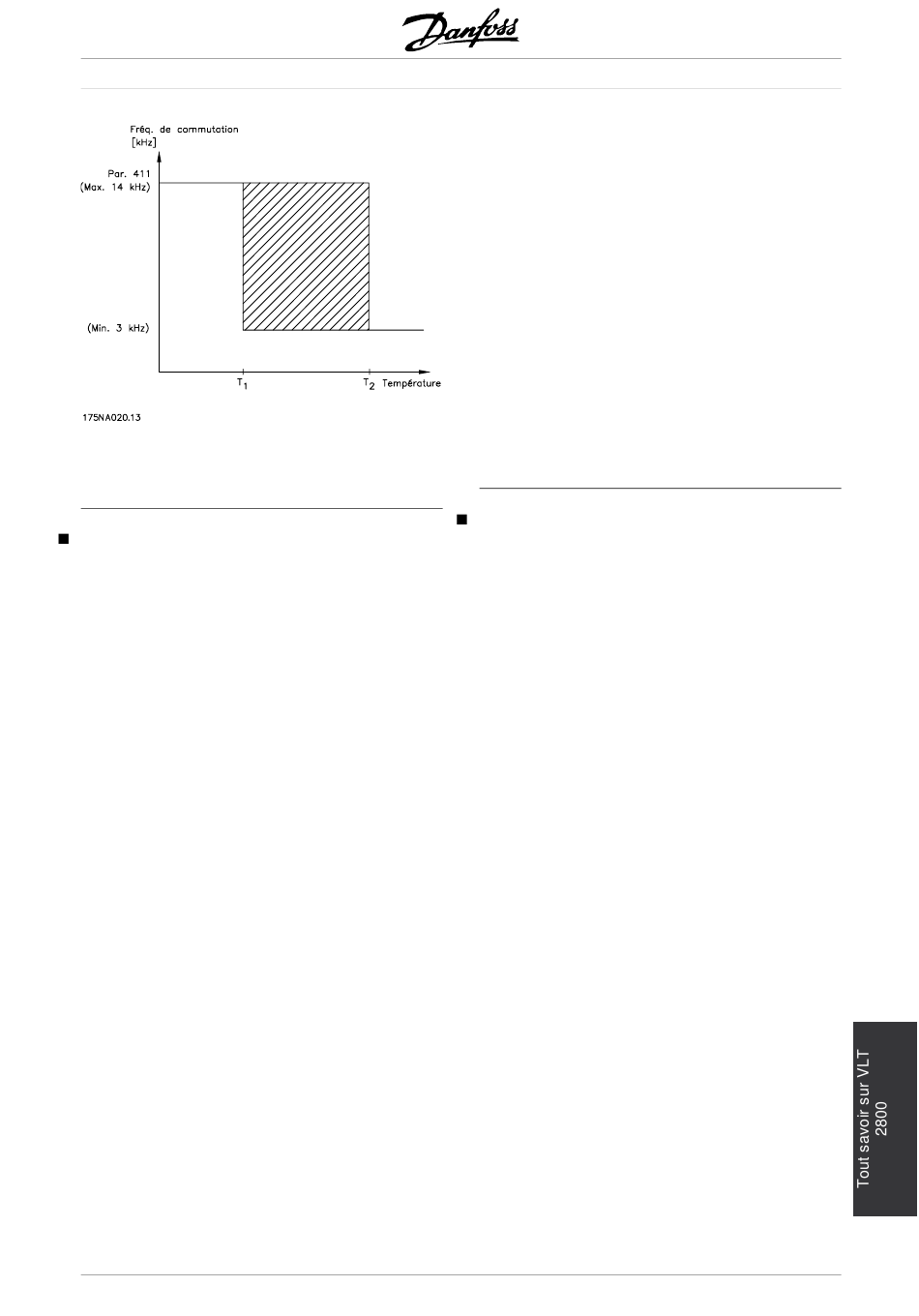

En utilisant un filtre LC, la fréquence de commutation
minimale est de 4,5 kHz.

Isolation galvanique (PELV)

L'isolation galvanique PELV (Protective Extra Low
Voltage) est obtenue par le montage d'isolants
entre les circuits de commande et les circuits reliés
au potentiel du secteur. Le VLT est conçu pour
répondre aux exigences de séparation de protection
par l'aménagement de distances et d'espacements
suffisants. Ces exigences sont décrites dans la
norme EN 50 178. De même, l'installation doit être
réalisée conformément aux réglementations locales
et nationales en matière de PELV.
Toutes les bornes de commande, de communication
série et de relais sont isolées de façon sure du
potentiel du secteur, c'est-â-dire qu'elles respectent les
exigences en matière de PELV. Les circuits raccordés
aux bornes de commande 12, 18, 19, 20, 27, 29, 33,
42, 46, 50, 53, 55 et 60 sont reliés galvaniquement
entre eux. La liaison série reliée aux bornes est isolée
galvaniquement des bornes de commande, bien que
cette isolation soit purement fonctionnelle.
Les contacts de relais des bornes 1 â 3 sont
séparés du reste du circuit de commande par une
isolation renforcée: ils respectent les exigences
de PELV même en présence d'un potentiel de
secteur sur les bornes de relais.
Les éléments de circuit ci-dessous constituent
l'isolation électrique sure. Ils respectent les exigences
d'isolation renforcée et les essais correspondants
conformément â la norme EN 50 178.
1. Transformateur et isolation optique dans
l'alimentation secteur.
2. Isolement optique entre le Basic Motor Control
et la carte de commande.
MG.28.A8.04 - VLT est une marque déposée Danfoss
VLT® Série 2800
3. Isolement entre la carte de commande et
la partie puissance.
4. Contact et bornes de relais par rapport aux autres
circuits de la carte de commande.
L'isolation PELV de la carte de commande est
garantie dans les conditions suivantes:
- Réseau TT avec au maximum 300 Vrms
entre phase et terre.
- Réseau TN avec au maximum 300 Vrms
entre phase et terre.
- Réseau IT avec au maximum 400 Vrms
entre phase et terre.
Pour conserver l'isolation PELV, toutes les connexions
réalisées sur les bornes de commande doivent être de
type PELV: la thermistance doit être â isolation renforcée.
ÉmissionCEM
Les résultats des essais suivants ont été obtenus sur
un système regroupant un VLT Série 2800, un câble
de commande blindé, un boîtier de commande doté
d'un potentiomètre, un câble moteur blindé, un câble
de freinage blindé et un LCP2 avec câble.
