1. Les bornes ne sont pas valides pour DeviceNet. Voir
le manuel DeviceNet MG.90.BX.YY pour plus de détails.

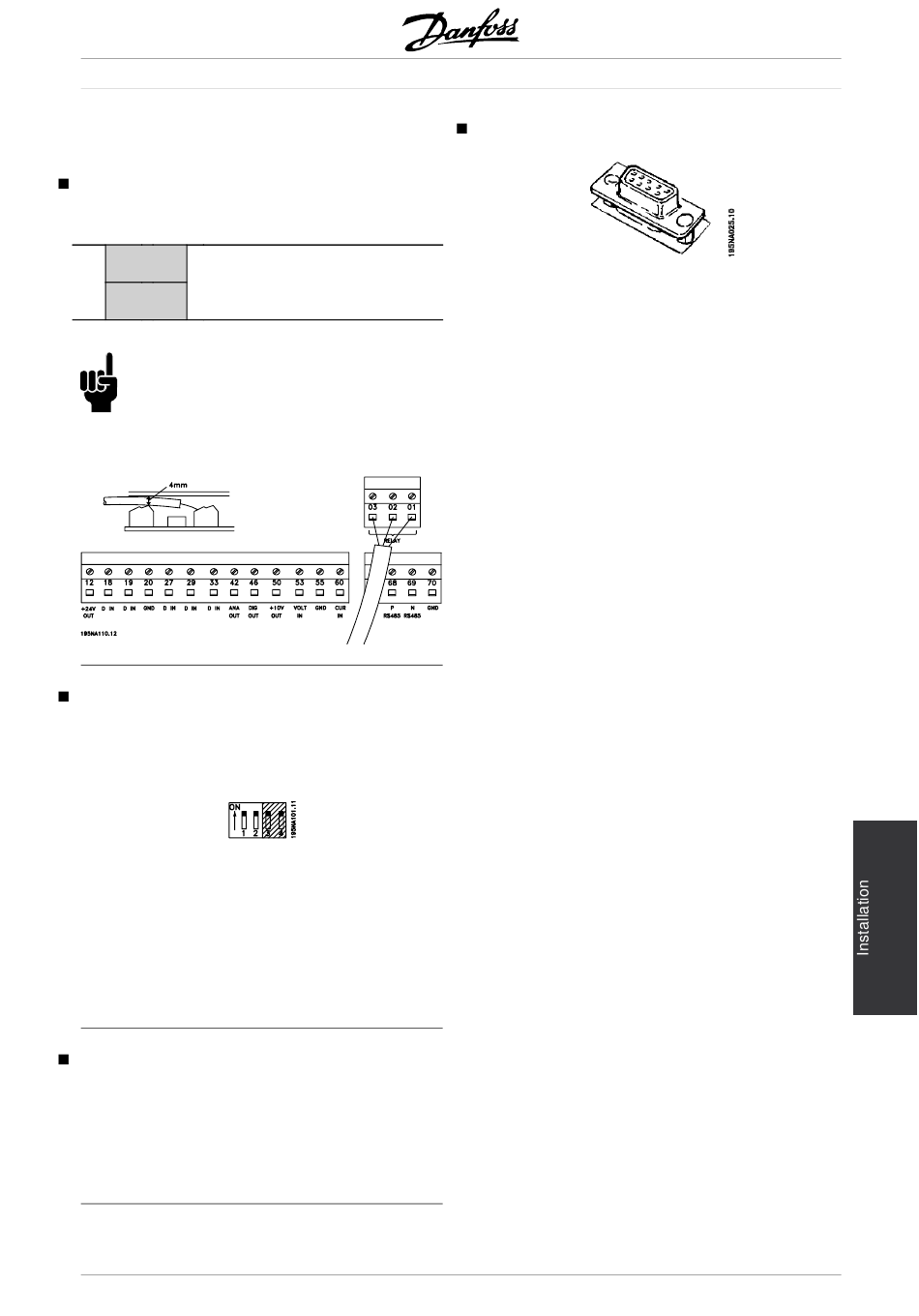

Raccordement de relais

Voir le paramètre 323 Relais de sortie pour la
programmation de la sortie de relais.
No. 01 - 02 1 - 2 contact fermé
(normalement ouvert)
01 - 03 1 - 3 contact ouvert
(normalement fermé)
N.B. !
Noter que la gaine du conducteur du relais
doit recouvrir la première rangée de bornes
de la carte de commande pour respecter
l'isolation galvanique (PELV) . Diamètre max. du
conducteur : 4 mm. Voir dessin.
Commutateurs 1 à 4
Le sélecteur n'existe que sur la carte de commande
avec communication Profibus DP.
La position du commutateur indiquée correspond
au réglage d'usine.
Les commutateurs 1 et 2 servent de terminaison
de câble pour l'interface RS 485. Si le variateur de
fréquence est la première ou la dernière unité du
système de bus, les commutateurs 1 et 2 doivent être
en position ON. Sur les autres variateurs de vitesse, les
commutateurs 1 et 2 doivent être en position OFF.
Les commutateurs 3 et 4 ne sont pas utilisés.

VLT Software Dialog

Raccordement aux bornes 68 â 70 ou
Sub D:
- PIN 3 TERRE
- PIN 8 P-RS 485
- PIN 9 N-RS 485
MG.28.A8.04 - VLT est une marque déposée Danfoss
VLT® Série 2800
Fiche D-Sub
La fiche D-Sub de la carte de commande permet
de raccorder une unité de commande LCP 2.
Numéro de code: 175N0131.
Ne pas raccorder d'unité de commande LCP dont
le numéro de code est 175Z0401.
69
