Réparations
P_HY_0015_SW

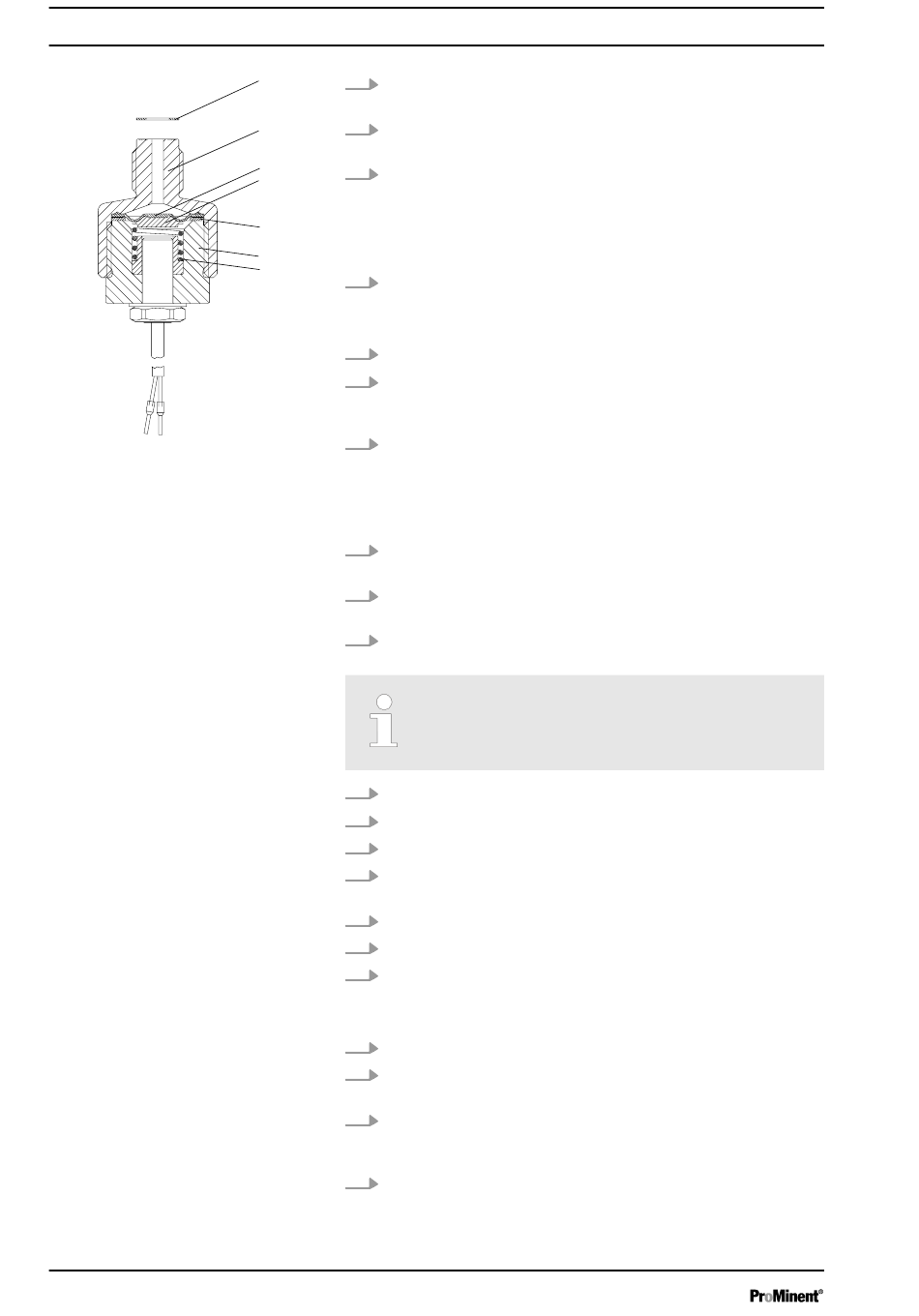

Fig. 23
12.3 Remplacer la membrane de séparation du capteur de rupture de membrane
44
1. Dévisser le capteur de rupture de membrane de la tête
1
doseuse pendant le remplacement de la membrane.
2. Vérifier que l'appareil d'évaluation n'indique aucune rupture
2
de membrane :
3. Avec une tige épointée, isolante (Ø 2 ... 3 mm, sans arêtes
3
3a
vives) pénétrer dans le canal du capteur de rupture de mem‐
brane.
ð L'appareil d'évaluation doit indiquer une rupture de mem‐
4
brane.
5
6
4. Retirer à nouveau la tige.
ð L'appareil d'évaluation ne doit plus indiquer de rupture de
membrane.
5. Refaire le test à plusieurs reprises.
6. Si tout fonctionne correctement, visser le capteur de rupture
de membrane dans la tête doseuse avec un nouveau joint
(1).
7. Sinon, passer à la section suivante.
1. Séparer le capteur de rupture de membrane de l'appareil
d'évaluation.
2. Dévisser le capteur de rupture de membrane de la tête
doseuse pendant le remplacement de la membrane.
3. Saisir le capteur de rupture de membrane au niveau de la
partie supérieure (2).
Ne pas manipuler les écrous protégés par de la
laque.
4. Fixer le corps (5) à l'aide d'une clé plate.
5. Visser le capteur de rupture de membrane.
6. Nettoyer les parties encrassées.
7. Placer la nouvelle membrane de séparation (3) avec le côté
clair (PTFE) vers l'avant dans la partie supérieure (2).
8. Placer la rondelle (4) dans la partie supérieure (2).
9. Enfoncer le ressort dans le corps (5).
10. Rapprocher le corps (5) de la partie supérieure (2).
ð Le ressort (6) doit être correctement placé sur le siège du
ressort (3a).
11. Visser le corps (5) dans la partie supérieure et serrer à fond.
12. Raccorder de nouveau le capteur de rupture de la membrane
à l'appareil d'évaluation.
13. Contrôler le capteur de rupture de membrane comme indiqué
ci-dessous dans la section « Contrôle du capteur de rupture
de membrane ».
14. Si le capteur de rupture de membrane ne fonctionne pas pro‐
prement et en toute sécurité, changer impérativement cet
équipement.
