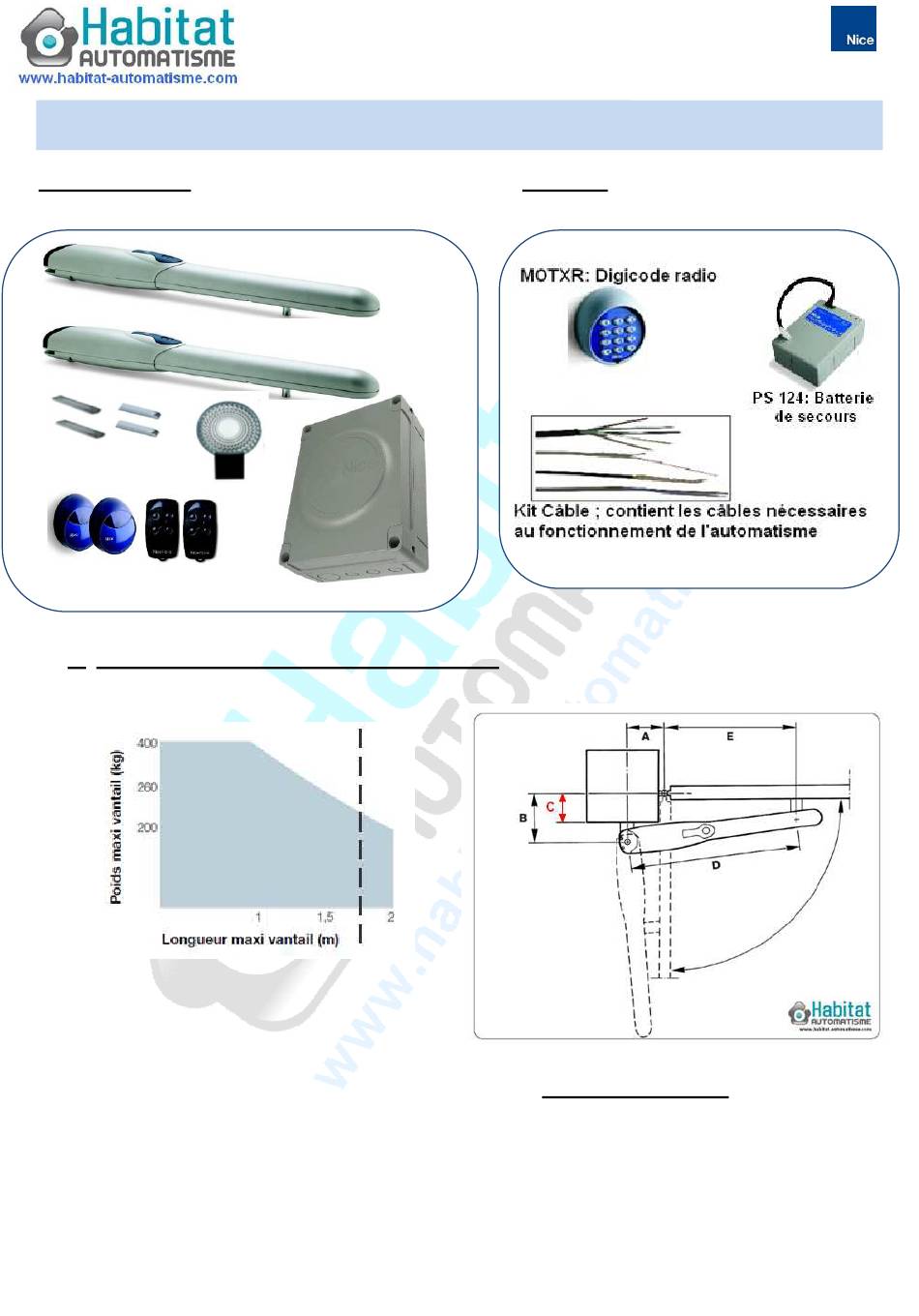

NICE WingoKit 4024
Notice d'installation simplifiée

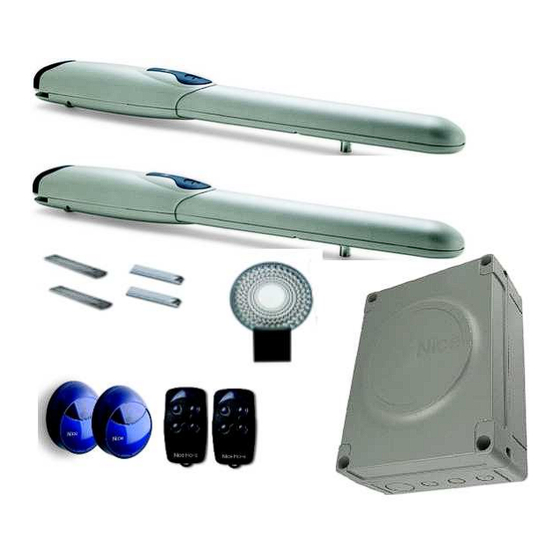

Le Kit comprend :
Options :
1) limites d'utilisation du Nice Wingokit 4024:
Largeur maxi conseillée 1800mm
Cote C maxi 110mm
Toute reproduction totale ou partielle est interdite, sans l'autorisation d'habitat-automatisme.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Nice WingoKit 4024

  • Page 1 NICE WingoKit 4024 Notice d’installation simplifiée Le Kit comprend : Options : 1) limites d’utilisation du Nice Wingokit 4024: Largeur maxi conseillée 1800mm Cote C maxi 110mm Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
  • Page 2 2) Gaines électriques ce qu’il faut prévoir : 3) Connexion électrique ce qu’il faut prévoir : Connexion Type de câble Longueur maximum admise A ligne d’alimentation U1000 RV2 3x1.5mm² 50 mètres électrique U1000 RV2 3x2.5mm² 100 mètres B Lampe clignotante HO5 VVF 2x0.75mm²...
  • Page 3 4) Outillage nécessaire : 5) Installation WINGO 4024 Sur portail, posé entre piliers La cote C doit être inférieure ou égale à 110mm pour que l’installation du WingoKit 4024, soit possible, dans le cas d’une installation d’un portail posé entre piliers Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
  • Page 4 Sur portail, posé en applique à l’arrière du pilier La cote C ne présente aucune contrainte dans le cas de portail posé à l’arrière des piliers. La fabrication de la patte de rotation du vérin doit être conçue selon l’angle d’ouverture souhaitée et/ou l’emplacement du portail existant.
  • Page 5 Exemple Z : Mon portail, posé en applique arrière pilier, est installé avec une cote C de 40mm, je souhaite une ouverture à 130° La patte de rotation aura une longueur F de : (B)120mm + (C) 40mm soit (F) = 160mm. La cote A qui doit en être déduite : Course du vérin 300mm –...
  • Page 6 Montage du WINGO sur ces axes de rotation Réglage des fins de courses ouvertures Une fois le motoréducteur posé sur ces axes de rotation, vous pouvez régler la butée de fin de course ouverture, en la déplaçant sur le carter. A l’aide des clés fournies dans le kit, déverrouillez le motoréducteur, et amener manuellement le portail jusqu’à...
  • Page 7 7) Pose du gyrophare Le gyrophare ML, a le gros avantage de pouvoir se poser de plusieurs façons L’antenne est intégrée, dans le gyrophare Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
  • Page 8: Schéma De Connexion Électrique De La Logique De Commande

    8) Schéma de connexion électrique de la logique de commande : Moteur 2 Moteur 1 9) Programmation de la logique de commande MCA2 Une fois les connexions raccordées, mettez sous tension, les leds L1 à L5, P1-P2-P3, vont clignoter 5 secondes, ensuite L1-L2-L3, doivent être allumées fixe. Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
  • Page 9 9) Recherche automatique des butées de fin de course mécaniques : Mettre les deux battants à mi-course manuellement Appuyer sur P2, les 2 moteurs devront partir en ouverture (sur environ 20 cm seulement) Si toutefois ile partent en fermeture appuyer sur P2 pour stopper la manœuvre. Pour inverser le sens des moteurs, inverseur les fils + et –...
  • Page 10: Mémorisation Des Télécommandes

    Mémorisation des télécommandes : Le récepteur radio dispose de 2 canaux : canal = ouverture totale 2éme canal= ouverture partielle • Programmation ouverture totale : Pour mémoriser votre télécommande faire 1 appui court sur le bouton de programmation RADIO. La led radio va clignoter au rythme d’une fois par seconde pendant 10 secondes.
  • Page 11 Programmation en mode refermeture semi-automatique : L’automatisme est programmé d’usine pour une fermeture automatique, c'est-à-dire 1 appui sur le bouton de télécommande, provoque l’ouverture, après une temporisation la refermeture est automatique. Le mode semi-automatique, fonctionne par séquence, 1 appui sur la télécommande provoque l’ouverture, sans refermeture du portail, il faut de nouveau faire un appui sur le même bouton pour commander la fermeture.
  • Page 12 Utilisation de la batterie de secours PS124 Le cordon de Raccordement est fourni avec le bloc batterie PS124. Enlevez la protection N°7, et embrochez le cordon. La batterie est en fonctionnement En aucun cas la notice simplifiée, ne peut remplacer, la notice détaillée fournie avec le produit Toute reproduction totale ou partielle est interdite, sans l’autorisation d’habitat-automatisme.com...
