1.2 RECOMMANDATIONS POUR L'INSTALLATION

– Avant l'installation de la motorisation, s'assurer que les
conditions mécaniques de la porte sont bonnes, que celle-ci
est équilibrée et qu'elle s'ouvre et se ferme correctement.
– Avant l'installation de la motorisation, enlever tous les câbles
ou les chaînes inutiles et désactiver tous les appareils qui ne
sont pas nécessaires pour le fonctionnement motorisé tels
que les dispositifs de blocage.
– Installer l'organe de manœuvre pour le débrayage manuel
(manœuvre manuelle) à une hauteur inférieure à 1,8 m. RE-
MARQUE : s'il est amovible, l'organe de manœuvre doit être
maintenu à proximité de la porte.
– S'assurer que les éléments de commande sont bien à l'écart
des organes en mouvement tout en restant directement vi-
sibles. Sous réserve de l'utilisation d'un sélecteur, les élé-
ments de commande doivent être installés à une hauteur
minimale de 1,5 mètre et ne doivent pas être accessibles.
– Fixer de manière permanente les étiquettes d'avertissement
contre les risques d'encastrement dans un endroit bien vi-
sible ou à proximité d'éventuels dispositifs de commande
fixes.
– Fixer de façon permanente l'étiquette concernant le dé-
brayage manuel (manœuvre manuelle) près de l'organe de
manœuvre.
– Après l'installation, s'assurer que la motorisation empêche
ou arrête le mouvement d'ouverture lorsque la porte est
chargée avec une masse de 20 Kg fixée au milieu du bord
inférieur de la porte (pour les motorisations pouvant être uti-
lisées sur des portes dont la largeur d'ouverture est supé-
rieure à 50 mm de diamètre).
– ATTENTION ! Après l'installation, vérifier que le mécanisme
est correctement réglé et que la motorisation inverse le
mouvement quand la porte heurte un obstacle de 50 mm
de haut posé sur le sol (pour les motorisations embarquant
un système de protection contre les risques d'encastrement
actionné par le contact avec le bord inférieur de la porte).
Après l'installation, s'assurer qu'aucune partie de la porte
n'encombre la chaussée ou le trottoir.
DESCRIPTION DU PRODUIT ET
2
APPLICATION
2

DESCRIPTION DU PRODUIT ET APPLICATION

RONDO est une gamme complète d'opérateurs pour volets roulants
équilibrés à ressorts.
Les trois modèles disponibles permettent d'automatiser des volets
jusqu'à 6 mètre de hauteur et 360 Kg de poids. Selon le modèle, il est
possible de l'installer sur des volets avec un arbre porte-ressorts d'un
diamètre de 42, 48, 60 ou 76 mm mm. L'application sur des volets
avec des boîtiers porte-ressorts de 200, 220 ou 240 mm de diamètre
est également garantie.
Les deux bagues sont en aluminium moulé sous pression.
Elles disposent d'un fin de course micrométrique à vis et d'une mé-
moire de position mécanique.
Le déverrouillage, actionné par le sol débraye le moteur du corps du
réducteur et n'est disponible que pour les modèles avec frein électro-
nique.
a
ATTENTION ! - Toute utilisation autre que celle spéci-
fiée ici et dans des conditions ambiantes différentes
de celles indiquées dans cette notice doit être consi-
dérée comme impropre et strictement interdite !

2.1 LISTE DES COMPOSANTS DU PRODUIT

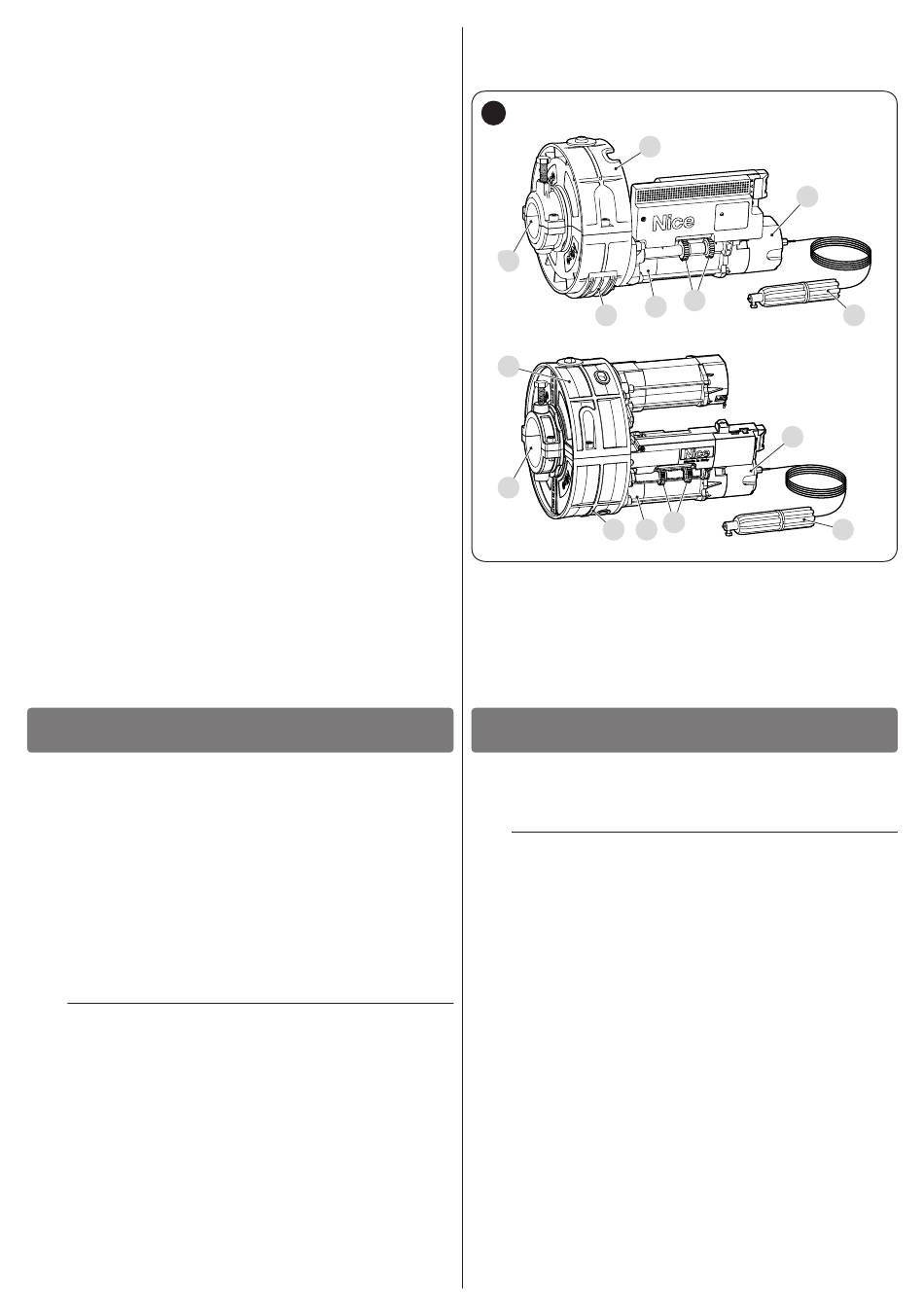

La « Figure 1 » représente les parties principales qui composent le
RONDO.
1
A
B
C
RN2080 - RN2480
A
B
C D
A Demi-bague
B Logement de l'arbre de transmission
C Adaptateur pour bague
D Corps de l'opérateur
E
Régulateurs positions fin de course
F
Système de déverrouillage/verrouillage (s'il est prédisposé)
G
Frein électronique (s'il est prédisposé)
3

INSTALLATION

3 INSTALLATION
3.1 VÉRIFICATIONS PRÉLIMINAIRES AVANT
L'INSTALLATION
a
L'installation doit être effectuée par du personnel qua-
lifié, dans le respect des lois, des normes et des règle-
ments ainsi que de toutes les instructions fournies ici.
Avant de procéder à l'installation du produit, ll faut :
– vérifier que la fourniture est intacte
– vérifier que tout le matériel à utiliser est en excellent état et adapté
à l'usage prévu
– vérifier que le volet est bien équilibré, c'est-à-dire que s'il est arrêté
dans n'importe quelle position, il n'effectue aucun mouvement
– vérifier que, dans la course du volet, aussi bien en fermeture qu'en
ouverture, il n'y a pas de points présentant un plus grand frottement
– vérifier que le volet, lors de sa course, est silencieux et régulier
– vérifier que la zone de fixation est compatible avec les dimensions
du produit (voir le paragraphe "Identification et dimensions d'en-
combrement").
– vérifier que les points de fixation des différents dispositifs se trouvent
dans des endroits à l'abri des chocs et que les surfaces sont suffi-
samment solides
– éviter que les parties de l'automatisme puissent être immergées
dans l'eau ou dans d'autres substances liquides
– ne pas positionner le produit à proximité de flammes ou de sources
de chaleur, dans des atmosphères potentiellement explosives, par-
ticulièrement acides ou salines, afin d'éviter de l'endommager, de
provoquer des anomalies de fonctionnement ou des situations de
danger
– connecter la logique de commande à une ligne d'alimentation élec-
trique avec mise à la terre
RN2040
G
E
D
G
E
F
F
FRANÇAIS – 3
