12 = Sortie auxiliaire
Régler H1 et/ou H5 = 2 pour activer la sortie auxiliaire.
Voir le tableau au début du paragraphe pour la logique d'activation/
désactivation.
13 = Interrupteur de porte avec extinction de compresseur et
ventilateur, lumière non gérée
Le fonctionnement est analogue au cas A4=5, sauf que la sortie lumière
n'est pas modifi ée.
Remarque: l'algorithme de gestion de la lumière dépend du
paramètre Ado – «Gestion lumière avec interrupteur de porte» (paramètre
masqué accessible avec l'outil VPM).
Ado Lumière à
Algorithme Description
l'ouverture de la
porte
0
éteinte
normale
allumée
étendu
1
éteinte
étendu
allumée
normale
Si on a sélectionné l'entrée numérique de façon à ne pas gérer la lumière
(A4, A5, A9 =13 ou 14), l'algorithme est modifi é de la façon suivante:
Ado Lumière à
Algorithme
l'ouverture de la
porte
0
éteinte
normale
allumée
étendu
1
éteinte
normale
allumée
normale
Voir le tableau au début du paragraphe pour la logique d'activation/
désactivation.
14 = Interrupteur de porte avec extinction du ventilateur
seulement, lumière non gérée
Le fonctionnement est analogue au cas A4=9, sauf que la sortie lumière
n'est pas modifi ée.
Remarque: l'algorithme de gestion de la lumière dépend du
paramètre Ado, selon le tableau précédent.
Voir le tableau au début du paragraphe pour la logique d'activation/
désactivation.
5.3 Sorties numériques
Les paramètres en question concernent les temps minimums de
fonctionnement ou d'extinction de la même sortie ou de sorties
diff érentes, afi n de protéger les charges et d'éviter des oscillations dans
la régulation.
Attention:
afi n
que
les
immédiatement opérationnels, il faut éteindre et rallumer le contrôle.
Dans le cas contraire, la temporisation deviendra opérationnelle lors de
l'utilisation suivante, en phase de confi guration des minuteurs internes.
Protections pour la sortie à relais (paramètres c7,c8,c9)
Par. Description
c0
Retard démarrage compresseur, ventilateur et
AUX à l'allumage
c1
Temps minimum entre les allumages
successifs du compresseur
c2
Temps minimum d'extinction du compresseur 0
c3
Temps minimum d'allumage du compresseur 0
ouverture - fermeture
ouverture - fermeture - ouverture -
fermeture
ouverture - fermeture - ouverture -
fermeture
ouverture - fermeture
Tab. 5.j
Description
ouverture - fermeture
ouverture - fermeture - ouverture -
fermeture
ouverture - fermeture
ouverture - fermeture
Tab. 5.k
temps
confi gurés
deviennent
Def Min. Max. U.M.
0
0
15
min.
0
0
15
min.
0
15
min.
0
15
min.
Tab. 5.l
c0: à partir du moment où le contrôle est alimenté, l'allumage du
compresseur, des ventilateurs de l'évaporateur et du relais auxiliaire en
régulation avec zone neutre (H1=11 ou H5=11) est retardé d'un temps
(en minutes) égal à la valeur attribuée à ce paramètre. Le retard permet
de protéger le compresseur d'allumages répétés en cas de chutes de
tension fréquentes;
c1 détermine le temps minimum entre deux allumages consécutifs du
compresseur;
c2 établit le temps minimum d'extinction du compresseur;
c3 établit le temps minimum d'allumage du compresseur;
Protections pour des sorties diverses à relais
(paramètre c11)
Par. Description
c11
Retard démarrage deuxième compresseur
c11 établit le retard d'activation entre le premier et le second
compresseur (ou entre le premier et le second palier du compresseur).

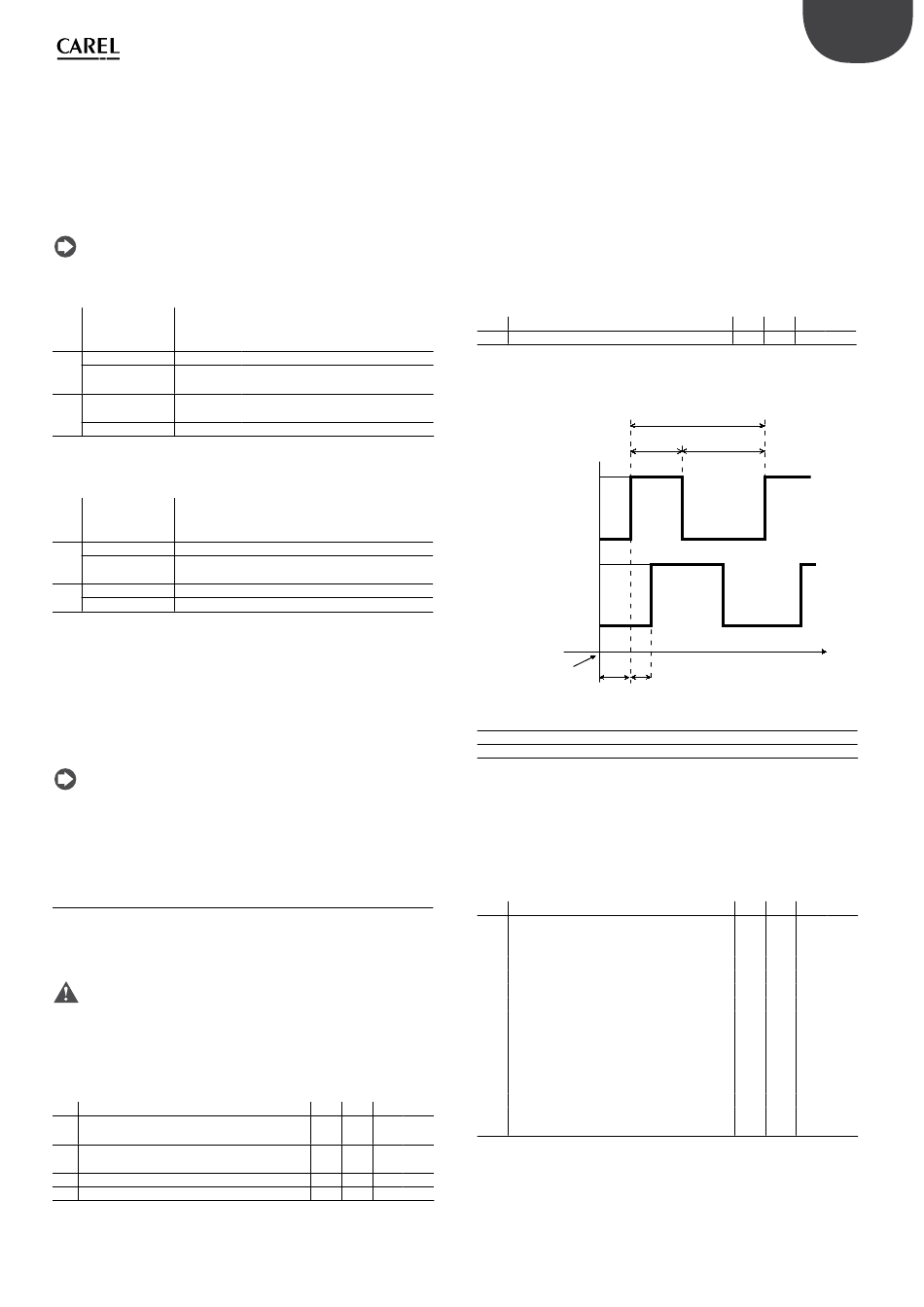

ON
STEP1
OFF
ON
STEP2
OFF
POWER_ON
c0
Légende
Step1
Palier 1 compresseur
Step2
Palier 2 compresseur
t
temps
Fonctionnalité sortie AUX1/AUX2
Il est possible d'associer plusieurs fonctions aux sorties AUX1 et AUX2
comme le signal d'une alarme, la sortie auxiliaire, la sortie lumière, la
vanne de pump down, le ventilateur de condenseur, la sortie reverse avec
zone neutre, le deuxième compresseur, le deuxième compresseur avec
rotation. Pour l'explication voir le chapitre régulation.
Par. Description
H1
Confi guration sortie AUX1
0 = alarme normalement excitée
1 = alarme normalement désexcitée
2 = auxiliaire
3 = lumière
4 = dégivrage évaporateur auxiliaire
5 = vanne pump down
6 = ventilateur de condenseur
7 = compresseur retardé
8 = auxiliaire avec désactivation à l'état OFF
9 = lumière avec désactivation à l'état OFF
10 = aucune fonction
11 = reverse avec zone neutre
12 = deuxième palier du compresseur
13 = deuxième palier du compresseur avec
rotation
25
"SmartCella/SmartCella 3PH" +0300084IT - rel. 1.2 - 28.03.2017
Def Min. Max. U.M.
4
0
250 s
c1
c3
c2
c11
Fig. 5.f
Def Min. Max. U.M.
1
0
13
ITA
Tab. 5.m
t
-
Tab. 5.n
