2.4 Installation
Pour l'installation du contrôle, procéder comme indiqué ci-après, en
se référant aux schémas électriques reportés dans les paragraphes
précédents :
1.
brancher les sondes et l'alimentation : les sondes peuvent être
télécommandées à une distance de 10 mètres maximum par le
contrôle à condition d'utiliser des câbles blindés ayant une section de
1 mm
2
minimum. Pour améliorer l'immunité aux interférences, nous
conseillons d'utiliser des sondes munies d'un câble blindé (relier une
seule extrémité du blindage à la terre du tableau électrique) ;
2.
programmer le contrôle : comme indiqué dans les chapitres « Mise
en service » et « Interface utilisateur » ;
3.
brancher les actionneurs : il est préférable de ne les brancher qu'après
avoir programmé le contrôle. Il est recommandé d'évaluer avec
précision les débits maximum des relais ou des contacteurs triphasés
indiqués dans le tableau « Caractéristiques techniques » ;
4.
connexion série au réseau : tous les contrôles sont munis de
connecteur sériel pour la connexion au réseau de supervision à
l'aide de l'interface série (IROPZ485*0 ou carte série IROPZSER30). Le
secondaire des transformateurs qui alimentent les instruments ne
doit pas être relié à la terre. S'il fallait se raccorder à un transformateur
dont le secondaire est relié à la terre, il faudra interposer un
transformateur d'isolation.
Attention ! Il faut utiliser un transformateur pour chaque contrôle ;
par conséquent, il N'EST PAS possible de relier plusieurs contrôles au
même transformateur.
Avertissements : éviter de monter les contrôles dans des milieux
présentant les caractéristiques suivantes :
•
humidité relative supérieure à 90 %, sans condensation ;
•
fortes vibrations ou chocs ;
•
exposition à des jets d'eau continus ;
•
exposition à des atmosphères agressives et polluantes (par ex. : gaz
sulfuriques et ammoniacaux, brouillards salins, fumées, etc.) pour éviter
corrosion et/ou oxydation ;
•
fortes interférences magnétiques et/ou fréquences radio (par exemple,
à proximité d'antennes émettrices) ;
•
exposition des contrôles au rayonnement solaire direct et aux agents
atmosphériques en général.
Lors du branchement des contrôles, il est nécessaire de respecter les
avertissements suivants :
•
le raccordement incorrect de la tension d'alimentation peut
endommager sérieusement le contrôle ;
•
utiliser des cosses adaptées aux bornes utilisées. Desserrer chaque
vis et y introduire la cosse, serrer les vis et tirer légèrement les câbles
pour vérifi er s'ils sont bien serrés. Pour serrer les vis, ne pas utiliser de
visseuses automatiques, mais les régler pour un couple inférieur à
0,5 Nm ;
•
dans la mesure du possible, séparer les câbles (3 cm au moins) des
signaux des sondes et des entrées numériques des câbles des charges
inductives et de puissance pour éviter d'éventuelles interférences
électromagnétiques. Ne jamais introduire dans les mêmes caniveaux
(y compris ceux des tableaux électriques) les câbles de puissance
et les câbles des sondes, éviter que ces derniers soient installés
tout près de dispositifs de puissance (contacteurs automatiques
magnétothermiques ou autres). Réduire le plus possible le parcours
des câbles des capteurs et éviter qu'ils ne suivent des parcours
renfermant des dispositifs de puissance ;
•
n'utiliser que des sondes de fi n de dégivrage garanties IP67 en les
plaçant avec le bulbe à la verticale de manière à favoriser le drainage
de l'éventuelle condensation. Nous vous rappelons que les sondes de
température à thermistance (NTC) n'ont pas de polarité, par conséquent
l'ordre du raccordement des extrémités est sans importance.
Nettoyage du contrôle
Pour nettoyer l'instrument, ne pas utiliser d'alcool éthylique,
d'hydrocarbures (essence), d'ammoniac et dérivés. Nous conseillons
d'utiliser des détergents neutres et de l'eau.

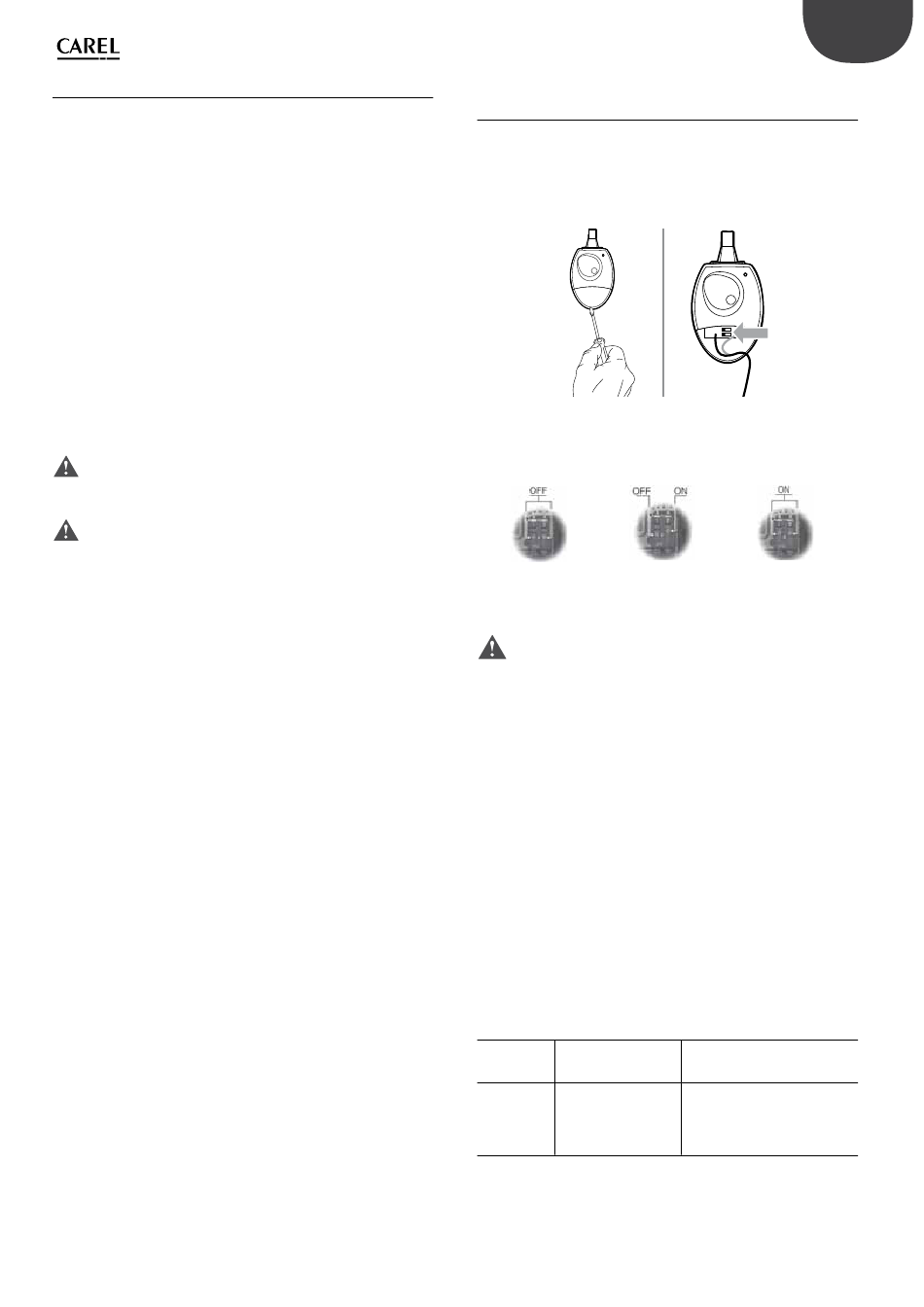

2.5 Clé de programmation
IROPZKEY00/A0
Les clés de programmation peuvent régler jusqu'à 7 confi gurations
diff érentes de paramètres à l'intérieur du contrôle (les paramètres de
fonctionnement du contrôle et les 6 sets de paramètres par défaut
personnalisables). Les clés sont reliées au connecteur (AMP 4 broches)
prévu dans les contrôles. Toutes les opérations doivent être eff ectuées
lorsque le contrôle est éteint.
Les fonctions sont sélectionnées en confi gurant les 2 commutateurs dip
accessibles en retirant le couvercle de la batterie.
UPLOAD
•
chargement dans la clé des paramètres d'un contrôle (UPLOAD) ;
•
copie depuis la clé vers un contrôle (DOWNLOAD) ;
•
copie étendue depuis la clé vers un contrôle (DOWNLOAD étendu) ;
Attention ! La copie des paramètres n'est possible qu'entre
contrôles ayant le même code, alors que l'opération de chargement des
paramètres dans la clé (UPLOAD) est toujours permise.
Copie et téléchargement des paramètres
Les opérations à eff ectuer pour les fonctions d'UPLOAD et/ou de
DOWNLOAD et
de DOWNLOAD ÉTENDU sont les suivantes, en ne changeant que les
réglages
des commutateurs dip sur la clé :
1.
ouvrir le volet arrière de la clé et positionner les 2 commutateurs dip
en fonction de l'opération requise ;
2.
fermer le volet et introduire la clé dans le connecteur du contrôle ;
3.
appuyer sur la touche et contrôler la signalisation des DEL : rouge
pendant quelques secondes, puis verte indique que l'opération
s'est terminée avec succès. Des signalisations ou des clignotements
diff érents indiquent que des problèmes se sont présentés : voir le
tableau suivant ;
4.
à la fi n de l'opération, relâcher la touche, après quelques secondes
la DEL s'éteint ;
5.
retirer la clé du contrôle.
Signalisation
Cause
DEL
DEL rouge
Batteries déchargées au
clignotante
début de la copie
DEL verte
Batteries déchargées
clignotante
pendant la copie ou à la
fi n de la copie
13
"SmartCella/SmartCella 3PH" +0300084IT - rel. 1.2 - 28.03.2017
Fig. 2.i
DOWNLOAD
DOWNLOAD ESTESO
Signifi cation et solution
Les batteries sont déchargées, la
copie ne peut pas être eff ectuée.
Remplacer les batteries.
Le niveau des batteries est bas
pendant la copie ou à la fi n de
la copie.
Nous conseillons de
remplacer les batteries et de
répéter l'opération.
