AVERTISSEMENT
Relais de protection différentielle
2
2
Ce produit peut causer un cc dans le conducteur de
protection. Si un relais de protection différentielle (RCD)
est utilisé comme protection, en cas de contact direct ou
indirect, seul un RCD de type B sera autorisé du côté
alimentation de ce produit. Dans le cas contraire, une autre
mesure de protection doit être utilisée, telle qu'une
séparation de l'environnement à l'aide d'une isolation
double ou renforcée, ou bien une isolation du système
d'alimentation grâce à un transformateur. Voir aussi la
Note applicative Protection contre les risques électriques MN.
90.G2.02.
La protection de mise à la terre du variateur de fréquence
et l'utilisation de RCD doivent toujours se conformer aux
règlements nationaux et locaux.
2.12 Fonction de freinage
2.12.1 Sélection de la résistance de
freinage
Dans certaines applications, p. ex. systèmes de ventilation
des tunnels ou des stations de métro, il convient de
pouvoir stopper le moteur plus rapidement que par un
contrôle via une décélération de rampe ou une mise en
roue libre. Dans de telles applications, on peut utiliser le
freinage dynamique avec une résistance de freinage. L'utili-
sation d'une résistance de freinage garantit que l'énergie
est absorbée par celle-ci et non par le variateur de
fréquence.
Si la quantité d'énergie cinétique transférée à la résistance
à chaque période de freinage n'est pas connue, la
puissance moyenne peut être calculée à partir du temps
de cycle et du temps de freinage également appelé cycle
d'utilisation intermittent. Le cycle d'utilisation intermittent
de la résistance indique le cycle d'utilisation pendant

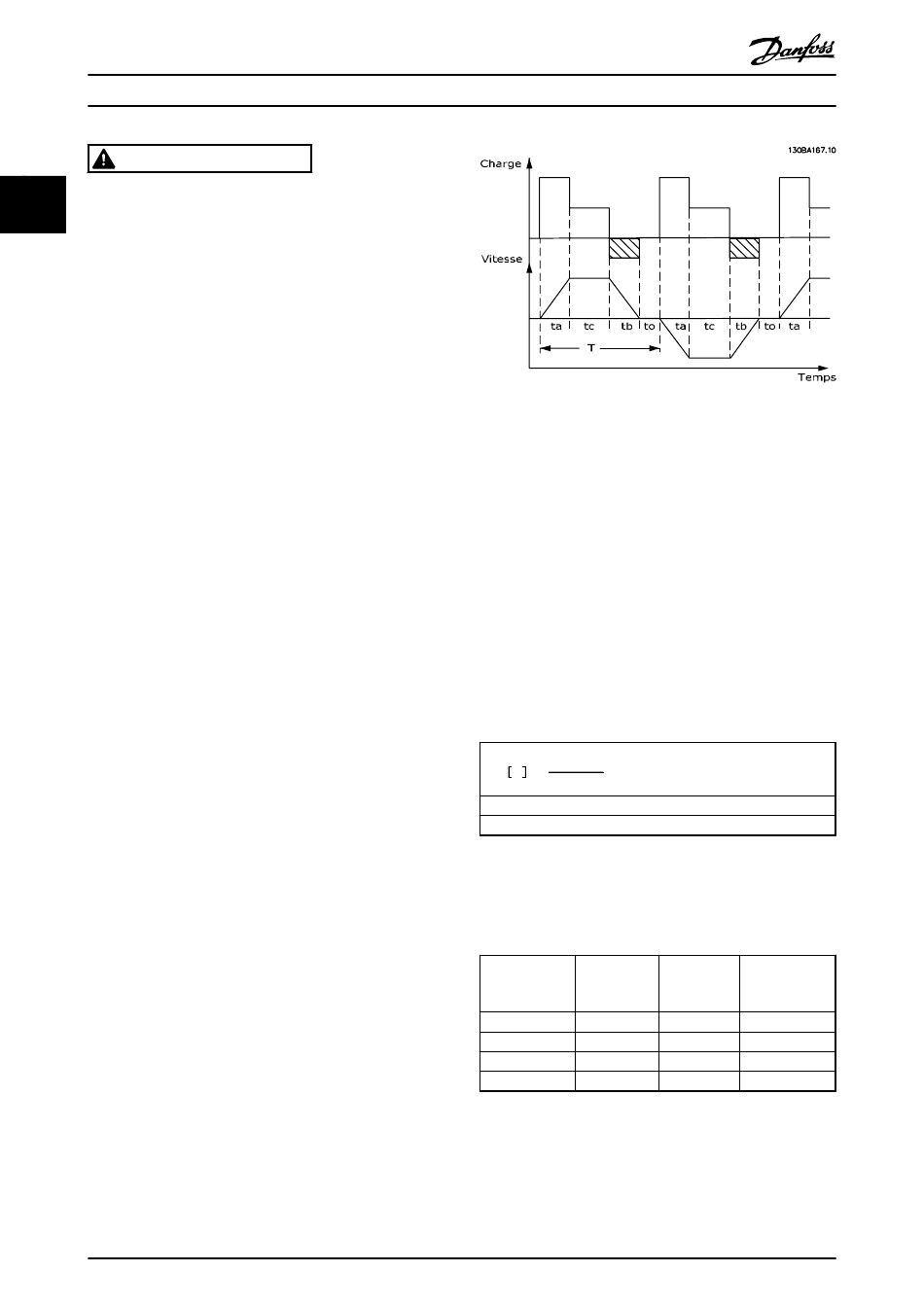

lequel la résistance est active. La figure ci-dessous
représente un cycle de freinage typique.
Le cycle d'utilisation intermittent de la résistance est
calculé comme suit :
Cycle d'utilisation = t
T = temps de cycle en secondes
t
est le temps de freinage en secondes (en tant que partie
b
du temps de cycle total)
48
Manuel de configuration du Variateur VLT
/T
b
MG.11.BA.04 - VLT
®
Danfoss propose des résistances de freinage avec des
cycles d'utilisation de 5 %, 10 % et 40 % convenant à une
utilisation avec la série de variateur de fréquence Variateur
®
VLT
HVAC Drive. Si une résistance avec un cycle d'utili-
sation de 10 % est appliquée, cela permet d'absorber la
puissance de freinage pendant maximum 10 % du temps
de cycle, les 90 % restants étant utilisés pour dissiper la
chaleur de la résistance.
Pour plus de conseils sur le choix des résistances, merci de
contacter Danfoss.
2.12.2 Calcul de la résistance de freinage
La valeur de la résistance de freinage est calculée comme
suit :
U cc 2
R fr Ω =
P POINTE
où
P
= P
x M
x η
pointe
moteur
fr
On voit que la résistance de freinage dépend de la tension
du circuit intermédiaire (U
La fonction de freinage du variateur de fréquence est
réglée sur trois aspects du secteur :
Taille
Frein activé
3 x 200-240 V
390 V (U
3 x 380-480 V
778V
3 x 525-600 V
943V
3 x 525-690 V
1084V
®
est une marque déposée Danfoss
HVAC Drive
x η[W]
moteur
).
cc
Avertis-
Coupure (arrêt
sement avant
verrouillé)
coupure
)
405V
410V
CC
810V
820V
965V
975V
1109V
1130V
