Présentation de Variateur V...
2.8 Structures de commande
2.8.1 Principe de contrôle
2
2

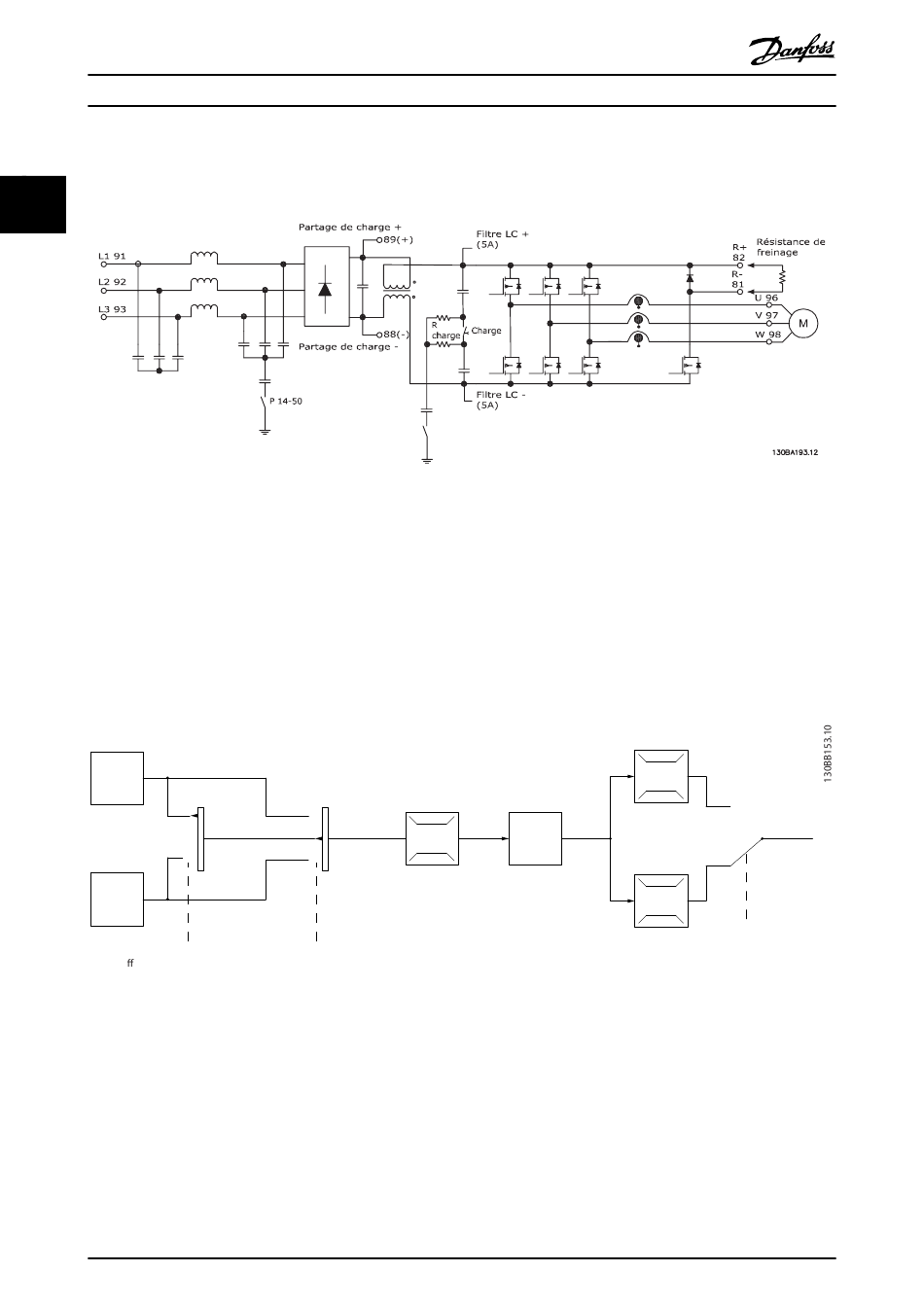

Illustration 2.9 Structures de commande
Le variateur de fréquence est un appareil haute performance destiné aux applications exigeantes. Il peut gérer divers types
de principe de fonctionnement de moteur, tels que le mode spécial U/f et VVCplus. Le variateur peut prendre en charge des
moteurs asynchrones normaux à cage.
Le comportement relatif aux courts-circuits sur ce variateur de fréquence dépend des trois transformateurs de courant dans
les phases moteur.
Au par. 1-00 Mode Config., il est possible de choisir si l'on veut utiliser la boucle ouverte ou fermée.
2.8.2 Structure de commande en boucle ouverte
Reference
handling
Remote
reference
Auto mode
Hand mode
Local
reference
scaled to
RPM or Hz
LCP Hand on,
o and auto
on keys
Illustration 2.10 Structure en boucle ouverte
Dans la configuration représentée sur l'Illustration 2.10, 1-00 Mode Config. est réglé sur Boucle ouverte [0]. La référence
résultante du système de gestion des références ou la référence locale est reçue et soumise à la limite de rampe et de
vitesse avant d'être transmise au contrôle du moteur.
La sortie du contrôle du moteur est alors limitée par la limite de fréquence maximale.
32
Manuel de configuration du Variateur VLT
Remote
Reference
Linked to hand/auto
Local
P 3-13
Reference
site
MG.11.BA.04 - VLT
P 4-13
Motor speed
high limit [RPM]
P 4-14
Motor speed
P 3-4* Ramp 1
high limit [Hz]
P 3-5* Ramp 2
Ramp
P 4-11
Motor speed
low limit [RPM]
P 4-12
Motor speed
low limit [Hz]
®
est une marque déposée Danfoss
®
HVAC Drive
100%
0%
100%
-100%
P 4-10
Motor speed
direction
To motor
control
