2.10 Isolement galvanique (PELV)
2
2
2.10.1 PELV - Protective Extra Low Voltage
La norme PELV offre une protection grâce à une tension
extrêmement basse. La protection contre l'électrocution est
assurée lorsque l'alimentation électrique est de type PELV
et que l'installation est réalisée selon les dispositions des
réglementations locales et nationales concernant les
alimentations PELV.
Toutes les bornes de commande et de relais 01-03/04-06
sont conformes à PELV (Protective Extra Low Voltage) (sans
objet pour les unités avec mise à la terre en triangle au-
dessus de 400 V).
L'isolation galvanique est obtenue en respectant les
exigences en matière d'isolation renforcée avec les lignes
de fuite et les distances correspondantes. Ces exigences
sont décrites dans la norme EN 61800-5-1.
Les composants qui forment l'isolation électrique décrite
ci-dessous répondent également aux exigences en matière
d'isolation renforcée avec les essais correspondants décrits
dans EN 61800-5-1.
L'isolation galvanique PELV existe à six endroits (voir
Illustration 2.14) :
Pour conserver l'isolation PELV, toutes les connexions
réalisées sur les bornes de commande doivent être de type
PELV, p. ex. la thermistance doit être à isolation renforcée.
1.
Alimentation (SMPS), isolation du signal de U
incluse, indiquant la tension du circuit intermé-
diaire.
2.
Pilotage des IGBT par transformateurs
d'impulsions/coupleurs optoélectroniques.
3.
Transformateurs de courant.
4.
Coupleur optoélectronique, module de freinage.
5.
Courant d'appel interne, RFI et circuits de mesure
de la température.
6.
Relais personnalisés.
46
Manuel de configuration du Variateur VLT
6

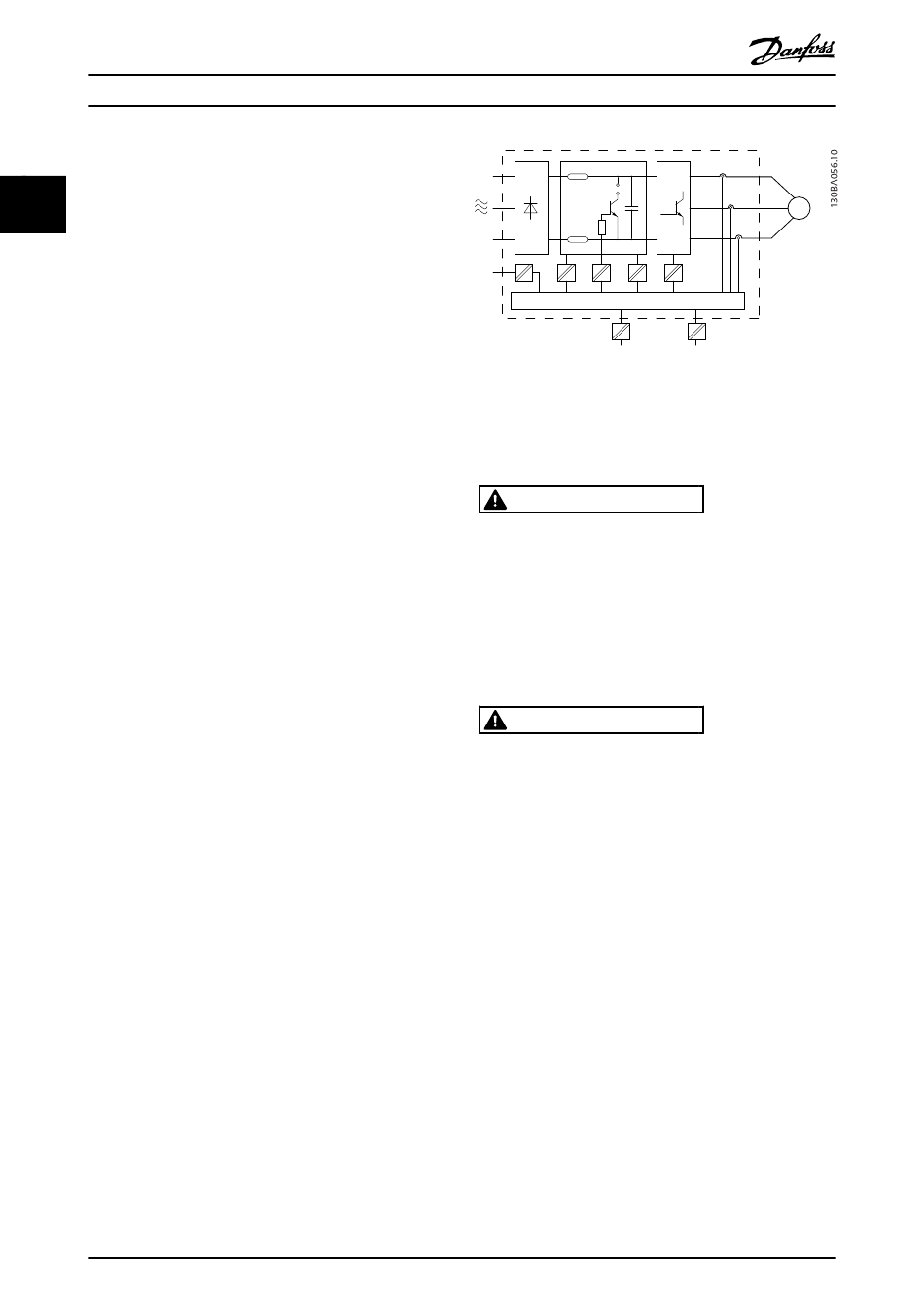

Illustration 2.14 Isolation galvanique
L'isolation galvanique fonctionnelle (a et b sur le schéma)
est destinée à l'option de secours 24 V et à l'interface du
bus standard RS-485.
Installation à haute altitude :
380-500 V, protection A, B et C : À des altitudes de plus de
2000 m, merci de contacter Danfoss en ce qui concerne la
norme PELV.
380-500 V, protection D, E et F : À des altitudes de plus de
3000 m, merci de contacter Danfoss en ce qui concerne la
norme PELV.
525-690 V : À des altitudes de plus de 2000 m, merci de
contacter Danfoss en ce qui concerne la norme PELV.
Tout contact avec les parties électriques, même après la
mise hors tension de l'appareil, peut causer des blessures
graves ou mortelles.
CC
Veiller également à déconnecter d'autres entrées de
tension, par exemple la répartition de charge (connexion
de circuit intermédiaire CC) et le raccordement du moteur
en cas de sauvegarde cinétique.
Avant de toucher n'importe quelle partie électrique,
patienter au moins le temps indiqué dans le chapitre
Précautions de sécurité.
Ce laps de temps peut être raccourci si tel est indiqué sur
la plaque signalétique de l'unité spécifique.
2.11 Courant de fuite à la terre
Courant de fuite
Suivre les réglementations locales et nationales concernant
la mise à la terre de protection de l'équipement en cas de
courant de fuite > 3,5 mA.
La technologie du variateur de fréquence implique une
commutation de fréquence élevée à des puissances
importantes. Cela génère un courant de fuite dans la
connexion à la terre. Un courant de défaut dans le
variateur de fréquence au niveau du bornier de puissance
de sortie peut contenir une composante CC pouvant
®
MG.11.BA.04 - VLT
est une marque déposée Danfoss
®
HVAC Drive
5
4
1
2
a
b
AVERTISSEMENT
AVERTISSEMENT
3
M
