6.1.3 Référence potentiomètre

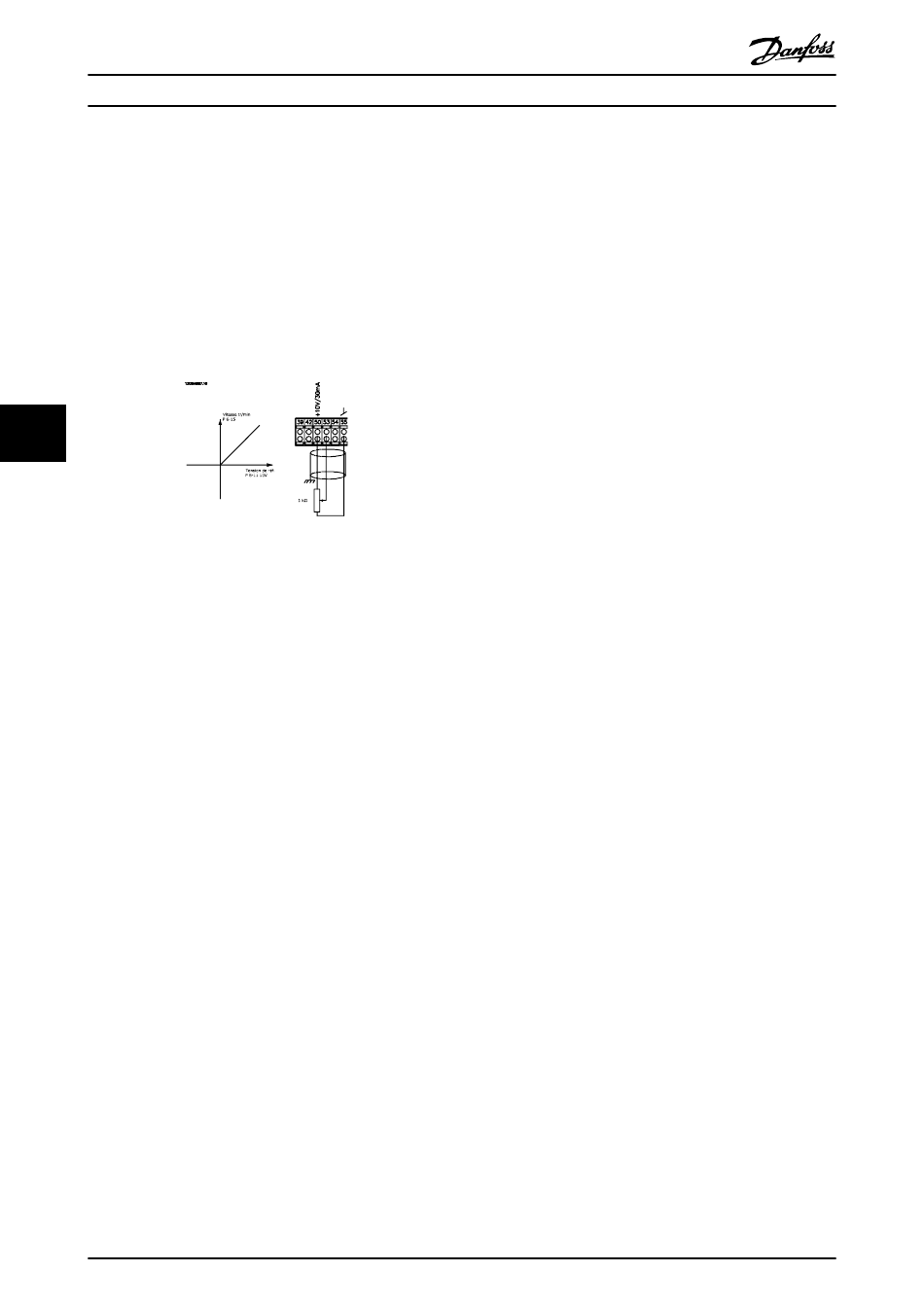

Référence de tension via un potentiomètre.
3-15 Source référence 1 [1] = Entrée ANA 53
6-10 Ech.min.U/born.53 = 0 V
6-11 Ech.max.U/born.53 = 10 V
6-14 Val.ret./Réf.bas.born.53 = 0 tr/min
6-15 Val.ret./Réf.haut.born.53 = 1.500 tr/min
Commutateur S201 = Inactif (U)
6
6
6.1.4 Adaptation automatique au moteur
(AMA)
L'AMA est un algorithme servant à mesurer les paramètres
électriques du moteur à l'arrêt. Cela signifie que l'AMA elle-
même ne fournit aucun couple.
L'AMALe est utile pour mettre en service des systèmes et
optimiser le réglage du variateur de fréquence par rapport
au moteur employé. Cette caractéristique est notamment
utilisée lorsque les réglages par défaut ne s'appliquent pas
au moteur raccordé.
Le par. 1-29 Adaptation auto. au moteur (AMA) permet de
choisir une AMA complète avec détermination de tous les
paramètres électriques du moteur ou une AMA réduite
avec uniquement détermination de la résistance du stator
Rs.
La durée d'une AMA complète varie de quelques minutes
pour les petits moteurs à plus de 15 minutes pour les gros.
Limitations et conditions préliminaires :
•
Pour que l'AMA détermine de manière optimale
les paramètres du moteur, saisir les données
exactes figurant sur la plaque signalétique du
moteur aux par. 1-20 Puissance moteur [kW] à
1-28 Ctrl rotation moteur.
•
Réaliser l'AMA avec le moteur froid afin d'obtenir
la meilleure adaptation du variateur de fréquence.
Plusieurs AMA peuvent entraîner l'échauffement
du moteur avec pour résultat une augmentation
de la résistance du stator Rs. Cela n'est
normalement pas critique.
•
Une AMA ne peut être exécutée que si le courant
nominal du moteur correspond au minimum à
35 % du courant nominal de sortie du variateur
122
Manuel de configuration du Variateur VLT
•
•
•
•
6.1.5 Contrôleur logique avancé
Le contrôleur logique avancé (SLC)est une nouvelle
fonctionnalité fort utile du variateur de fréquence Variateur
®
VLT
Dans les applications où le PLC génère une séquence
simple, le SLC peut prendre en charge des tâches élémen-
taires à la place de la commande principale.
Le SLC est conçu pour agir à partir d'un événement
envoyé auvariateur de fréquence ou généré dans celui-ci.
Le variateur de fréquence effectue alors l'action prépro-
grammée.
6.1.6 Programmation du contrôleur logique
Le contrôleur logique avancé (SLC) est essentiellement une
séquence d'actions définies par l'utilisateur (voir
13-52 Action contr. logique avancé) exécutées par le SLC
lorsque l'événement associé défini par l'utilisateur (voir
13-51 Événement contr. log avancé]) est évalué comme
étant VRAI par le SLC.
Les événements et actions sont numérotés et liés par paires
appelées états. Cela signifie que lorsque l'événement [1] est
satisfait (atteint la valeur TRUE (VRAI)), l'action [1] est
exécutée. Après cela, les conditions d'événement [2] seront
évaluées et si elles s'avèrent être TRUE (VRAI), l'action [2]
sera exécutée et ainsi de suite. Les événements et actions
sont placés dans des paramètres de type tableau.
®
MG.11.BA.04 - VLT
est une marque déposée Danfoss
®
HVAC Drive
de fréquence. L'AMA peut être réalisée sur un
seul moteur surdimensionné au maximum.
Il est possible d'exécuter un essai d'AMA réduit
avec un filtre sinus installé. Éviter d'exécuter une
AMA complète avec un filtre sinus. Si un
paramétrage général est nécessaire, retirer le filtre
sinus tout en exécutant une AMA complète. À
l'issue de l'AMA, réinsérer le filtre sinus.
En cas de couplage de moteurs en parallèle,
n'exécuter qu'une AMA réduite le cas échéant.
Éviter d'effectuer une AMA complète lorsque des
moteurs synchrones sont utilisés. Si des moteurs
synchrones sont appliqués, exécuter une AMA
réduite, puis définir manuellement les données
étendues du moteur. La fonction AMA ne
s'applique pas aux moteurs à magnétisation
permanente.
Le variateur de fréquence ne délivre pas de
couple au cours d'une AMA. Au cours d'une AMA,
il est impératif que l'application ne force pas
l'arbre moteur à fonctionner ; l'on sait que cela
arrive p. ex. dans les systèmes de ventilation. Cela
perturbe la fonction d'AMA.
HVAC Drive.
