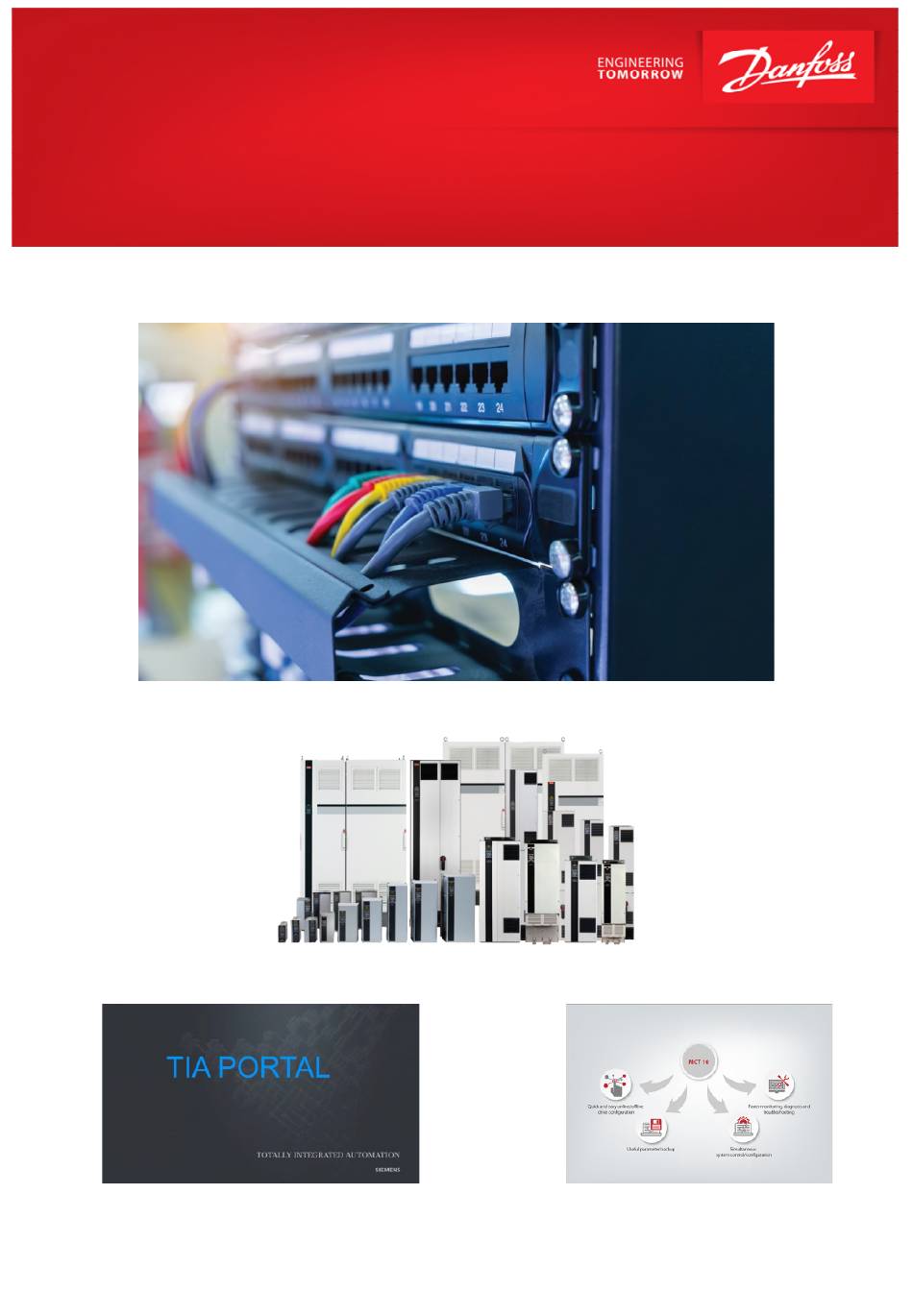

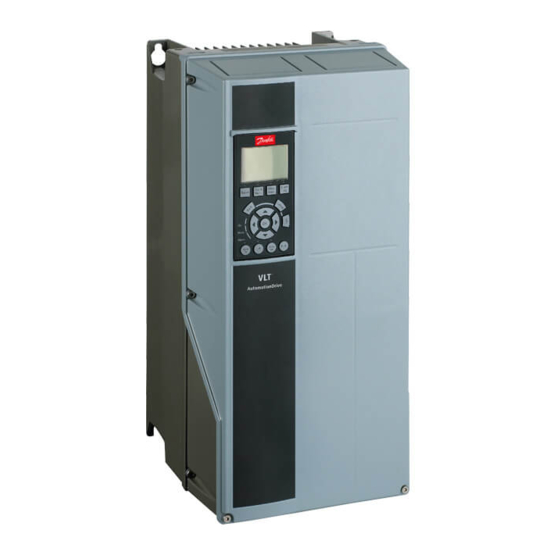

- Page 1 GUIDE D’APPLICATION Bus de terrain - Profinet ® Intégration des variateurs VLT au sein du Logiciel Siemens TIA Portal Tool Calling Interface (MCT10) GA063B_2101_VLT_Communication_Profinet_TIAPortal Classified as Business...
- Page 2 Ce guide inclut les étapes essentielles pour la mise en place de la communication Profinet sur votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible sur http://drives.danfoss.fr/home/#/ notamment pour les consignes de sécurité.
- Page 3 1 Montage / câblage Montage de la carte option en façade avec les ports vers le haut (format IP20) ou déportée pour avoir les ports vers le bas (format IP54/55) 2 Topologies Différentes topologies sont possibles Etoile Ligne Anneau Page 3 sur 35 Classified as Business...
- Page 4 3 Carte Profinet MCA120 Support de la technologie anneau (MRP) Adresse IP paramétrable via les DIP switch Etat des fonctions supportées identifié sur la carte (MRP, IMC et Safety) L’option Profinet possède des commutateurs DIP pouvant servir à nommer la station (nom d’hôte). Cette fonctionnalité...
- Page 5 Création de projet et installation des fichiers GSDML Sélectionner la CPU Installer les fichiers GSDLM des variateurs (un fichier commun pour les gammes FC100/200/300) Le lien de téléchargement : https://www.danfoss.com/fr-fr/service-and-support/downloads/dds/fieldbus-configuration-files/ Insertion du fichier GSD dans le projet Page 5 sur 35 Classified as Business...
- Page 6 Page 6 sur 35 Classified as Business...
- Page 7 Page 7 sur 35 Classified as Business...
- Page 8 Page 8 sur 35 Classified as Business...
- Page 9 Page 9 sur 35 Classified as Business...
- Page 10 Déclaration de l’automate et des variateurs Configuration matérielle de cet exemple : CPU 1214C FC202 FC302 Affecter l’adresse IP de la CPU dans le projet (ici 192.168.0.10) Mettre à jour les abonnés accessibles Page 10 sur 35 Classified as Business...
- Page 11 Détection de 3 abonnés sur le réseau (1 CPU + 2 variateurs) Repérer la CPU (via adresse MAC par exemple) et se mettre en ligne Page 11 sur 35 Classified as Business...
- Page 12 Affecter l’adresse IP (identique à celle du projet : 192.168.0.10) L’adresse IP apparait dans la liste des abonnés à la place de l’adresse MAC Dans « vue du réseau », insérer les GSD des variateurs (dans mon exemple, 2 GSD identiques pour un FC202 et FC302) Page 12 sur 35 Classified as Business...
- Page 13 Relier les variateurs à la CPU Renommer les variateurs Page 13 sur 35 Classified as Business...
- Page 14 Définir une adtresse IP dans le projet pour chaque variateur (192.168.0.20 et 192.168.0.30) Page 14 sur 35 Classified as Business...
- Page 15 Configurer les PPO pour chaque variateur (ici PPO 3) Page 15 sur 35 Classified as Business...
- Page 16 Ouvrir un des abonnés accessibles (autre que la CPU) Pour l’identifier physiquement, cocher la case « clignotement DEL » Les 3 LEDS situées sur la carte de communication Profinet du variateur clignotent orange Page 16 sur 35 Classified as Business...
- Page 17 Lui affecter le nom donné dans le projet (ici fc202) Le nom apparait dans la liste des abonnés à la place d’Abonné Faire la meme chose pour tous les autres variateurs Page 17 sur 35 Classified as Business...
- Page 18 Charger dans la CPU Page 18 sur 35 Classified as Business...
- Page 19 Page 19 sur 35 Classified as Business...
- Page 20 Page 20 sur 35 Classified as Business...
- Page 21 Tous les variateurs sont désormais accrocher au réseau Profinet (LED vertes fixes sur les variateurs) Page 21 sur 35 Classified as Business...
- Page 22 Configuration des PCD (échanges automate variateur) Il est possible de configurer les mots d’échanges directement via TIA Portal Ici exemple fait avec PPO type 4 sur un seul variateur 4.3.1 Ecriture (automate variateur) Les 2 premiers PCD sont figés ...
- Page 23 4.3.2 Lecture (variateur automate) Les 2 premiers PCD sont figés Status Word = mot d’état Main Actual Value = retour (vitesse, process) Les PCD suivants (916/3 à 916/9) sont paramétrables via le menu déroulant Page 23 sur 35 Classified as Business...
- Page 24 4.3.3 Adresses des mots Les adresse des mots (PCD) sont visibles au sein de chaque variateur Dans cet exemple, de 68 à 79 (12 octets = 6 mots) pour la lecture et de 64 à 75 pour l’écriture Page 24 sur 35 Classified as Business...
- Page 25 5 Tool Calling Interface – MCT10 Il est possible d’ouvrir le logiciel de programmation MCT10 à partir du TIA Portal. Pour cela, il faut la version TIA Portal V14 mini et MCT10 V4.20 mini Sauvegarde de paramètres variateur Ouvrir le logiciel MCT10 via le Device Tool Page 25 sur 35 Classified as Business...
- Page 26 Le logiciel MCT10 s’ouvre Page 26 sur 35 Classified as Business...
- Page 27 Cliquer sur un variateur avec le et sélectionner « Identify all drives from network » Page 27 sur 35 Classified as Business...
- Page 28 Les variateurs sont identifiés et apparaissent dans le projet Pour se mettre en ligne avec les variateurs, faire « Scan TIA Portal or STEP 7 Drives » Page 28 sur 35 Classified as Business...
- Page 29 Les paramètres des variateurs sont désormais accessibles Après avoir paramétrer le variateur (ou directement via l’afficheur), sauvegarder les paramètres dans la projet (Read from drive…) Page 29 sur 35 Classified as Business...
- Page 30 La lecture se fait (peut prendre plusieurs minutes) Une fois terminée, fermer MCT10 et et choisir « Yes » La sauvegarde des paramètres variateur est désormais encpasuler au sein du projet TIA Portal Page 30 sur 35 Classified as Business...
- Page 31 Récupération sauvegarde variateur (configuration matérielle du 4.2) Remplacer un variateur existant par un nouveau et mettre à jour les abonnés. Le nouveau variateur n’a pas de nom Lui réaffecter le nom (fc302 dans cet exemple) Automatiquement, le variateur accroche le réseau Profinet Page 31 sur 35 Classified as Business...
- Page 32 Lancer le logiciel MCT10 (Device Tool) et scanner le réseau pour retrouver les variateurs Sélectionner le variateur à programmer dans la partie projet et faire un « write to drive » Page 32 sur 35 Classified as Business...
- Page 33 Une fois terminée, le variateur est opérationnel Page 33 sur 35 Classified as Business...
- Page 34 6 Contrôle et état du variateur Le pilotage du variateur de fréquence se fait via le mot de contrôle (ConTrol Word CTW) La consigne de vitesse est donnée par le Main Reference Value (MRV) L’état du variateur de fréquence est donnée par le mot d’état ( StaTus Word STW) La vitesse réelle est donnée par la Main Actual Value (MAV) Mot de contrôle (profil FC) Le mot de contrôle permet de piloter le variateur (détail du mot de contrôle dans le manuel d’utilisation)
- Page 35 En effet, le bit 10 (données valides) du mot de contrôle CTW permet de valider la communication. Les bits 2, 3, 4 et 5 sont actifs pour éviter toute confusion avec l’arrêt CC, la roue libre, l’arrêt rapide et le gel de sortie. Fin du document Danfoss Drives Page 35 sur 35 Classified as Business...
