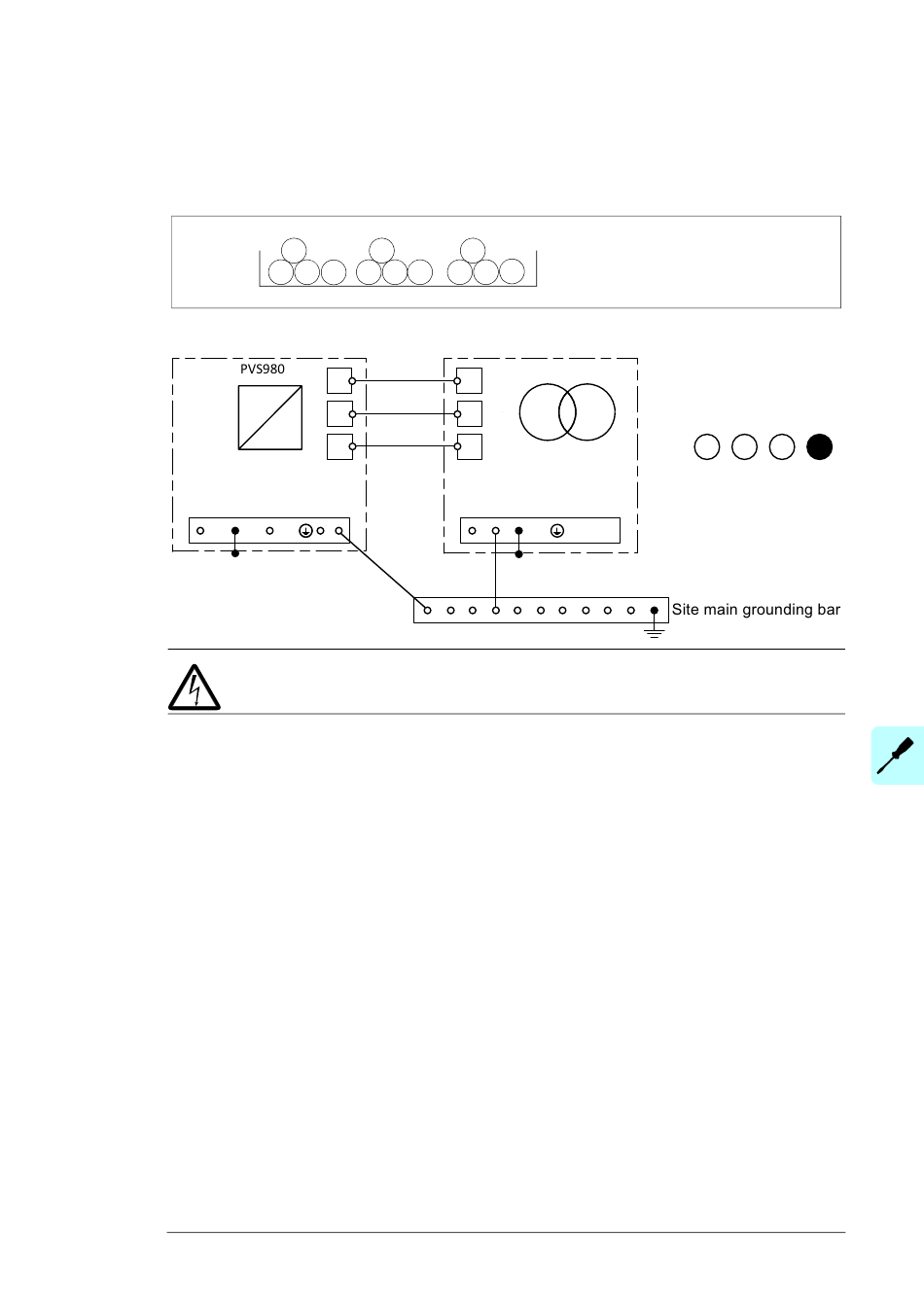

Schéma de raccordement d'un système à quatre conducteurs

Disposez les câbles comme illustré pour que la répartition du courant soit la plus équili-
brée possible.
L1
L2 L3 PE
Raccordez les câbles monobrins sans blindage coaxial comme illustré.
L1
=
L2
~
L3
PE
ATTENTION ! Mettez à la terre tous les supports conducteurs, serre-câbles, che-
mins de câble et tout autre élément conducteur à proximité des câbles.
L2 L3
PE
L3 L1 PE L1 L2
Transformer
L1
L2
L3
PE
Raccordements 85
