4.2
Actionner le bouton de validation
Le dispositif de validation est constitué d'un bouton de validation intégré à 3 niveaux.
Les signaux du bouton de validation sont évalués en interne et transmis à la boîte de
connexion par le câble de raccordement. Pour le mode de configuration, ces signaux doivent
être câblés sur deux voies avec le système F depuis la boîte de connexion.
Conditions requises
● Le pupitre opérateur est raccordé à une boîte de connexion correctement installée.
Marche à suivre
1. Appuyez sur le bouton de validation en fonction de la position de commutation 2 ou 3.

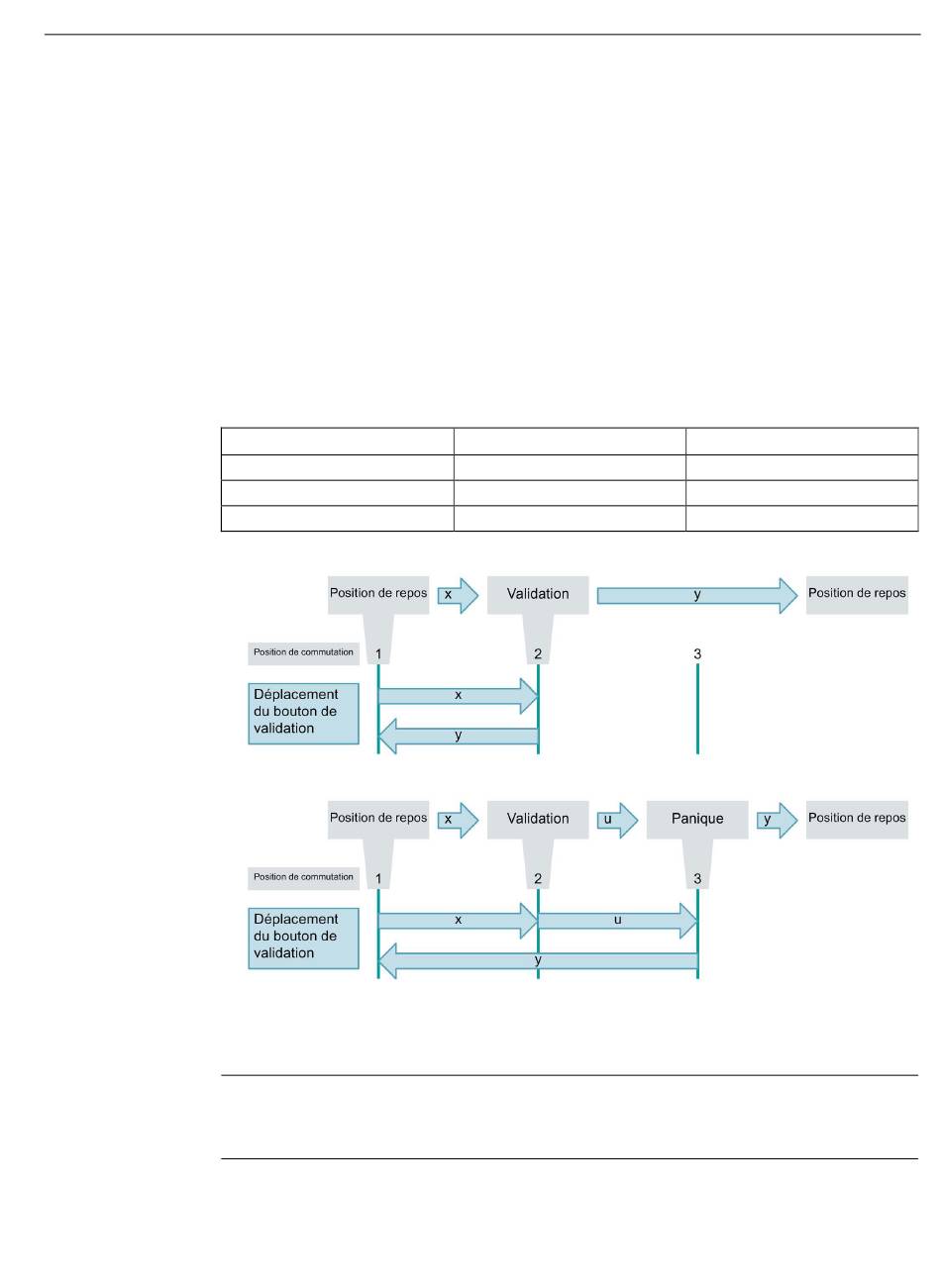

– La figure suivante montre l'ordre de commutation en cas d'actionnement normal.
– La figure suivante montre l'ordre de commutation en cas d'actionnement de panique.
2. Relâchez le bouton de validation.
Si le bouton de validation à fond se trouve en position "3", la position de commutation
"Validation" est sautée quand le bouton est relâché.
Remarque
Le fait de relâcher le bouton de validation ou de l'enfoncer en position de panique n'exige
pas d'acquittement de la désactivation de sécurité.
TP1000F Mobile RO
Instructions de service, 08/2017, A5E43040083-AA
Position de commutation
1
2
3
4.2 Actionner le bouton de validation
Fonction
Position de repos
Validation
Panique
Commande du Mobile Panel
Etat du bouton de validation
Ouvert
Fermé
Ouvert
67
