1.4 Boîtes de connexion
Boîtes de connexion standard et advanced

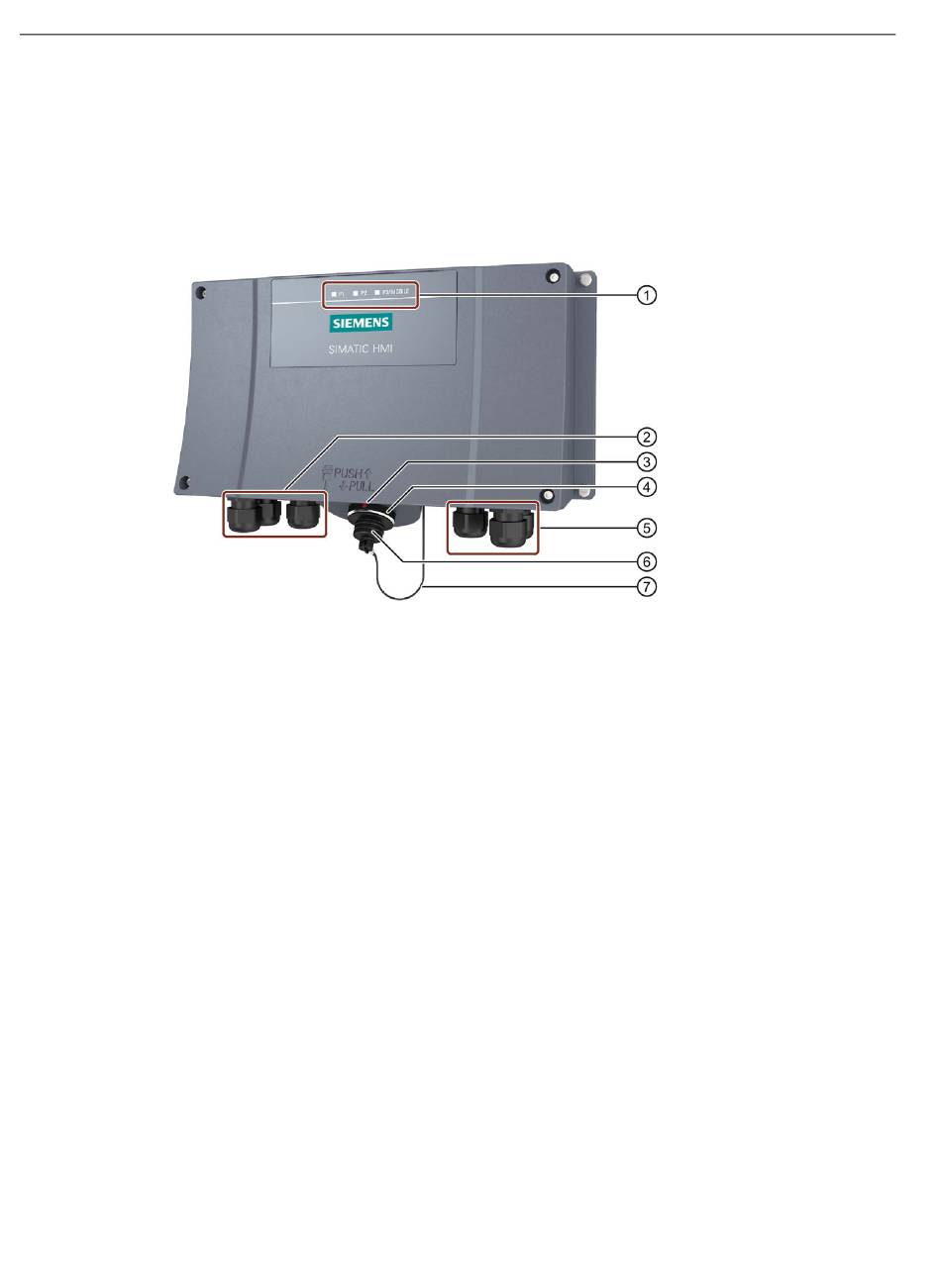

La figure suivante montre la boîte de connexion standard ou advanced. La boîte de
connexion advanced dispose également des fonctions suivantes :
● Ethernet temps réel
● Pontage du signal F
①
②
③
④
⑤
⑥
⑦
La face avant de la boîte de connexion présente 3 DEL qui signalent l'état de la
communication.
16
Affichage à DEL
Visserie pour les câbles de données
Repère de positionnement
On trouve aussi un repère de positionnement rouge sur le câble de raccordement. Orientez-le
vers le repère de la boîte de connexion lors de l'enfichage.
Connecteur femelle pour le câble de raccordement
Presse-étoupes pour les câbles d'alimentation électrique et le signal F.
Cache
Bande de sureté
