Commande du Mobile Panel
4.4 Test d'opérabilité du Mobile Panel
4.4 Test d'opérabilité du Mobile Panel
Ce chapitre décrit comment vous vérifiez l'opérabilité du Mobile Panel après avoir connecté
le câble de raccordement et, si nécessaire, une carte mémoire au Mobile Panel.
Conditions
● Une boîte de connexion compatible avec le pupitre opérateur est disponible et prête à
fonctionner.
Voir le chapitre "Compatibilité des Mobile Panel et des boites de connexion (Page 24)".
Marche à suivre
Mise sous tension
1. Branchez le câble de raccordement à la boîte de connexion.
Si le pupitre opérateur ne démarre pas, il se peut que les fils aient été inversés au niveau
de l'interface X10 dans la boîte de connexion. Vérifiez les fils branchés et modifiez leur
branchement, le cas échéant.
Référez-vous au chapitre "Compatibilité des Mobile Panel et des boites de connexion
(Page 24)" pour brancher et débrancher le câble de raccordement. Après le
branchement, l'écran s'allume. Une vue d'accueil est affichée pendant le démarrage.

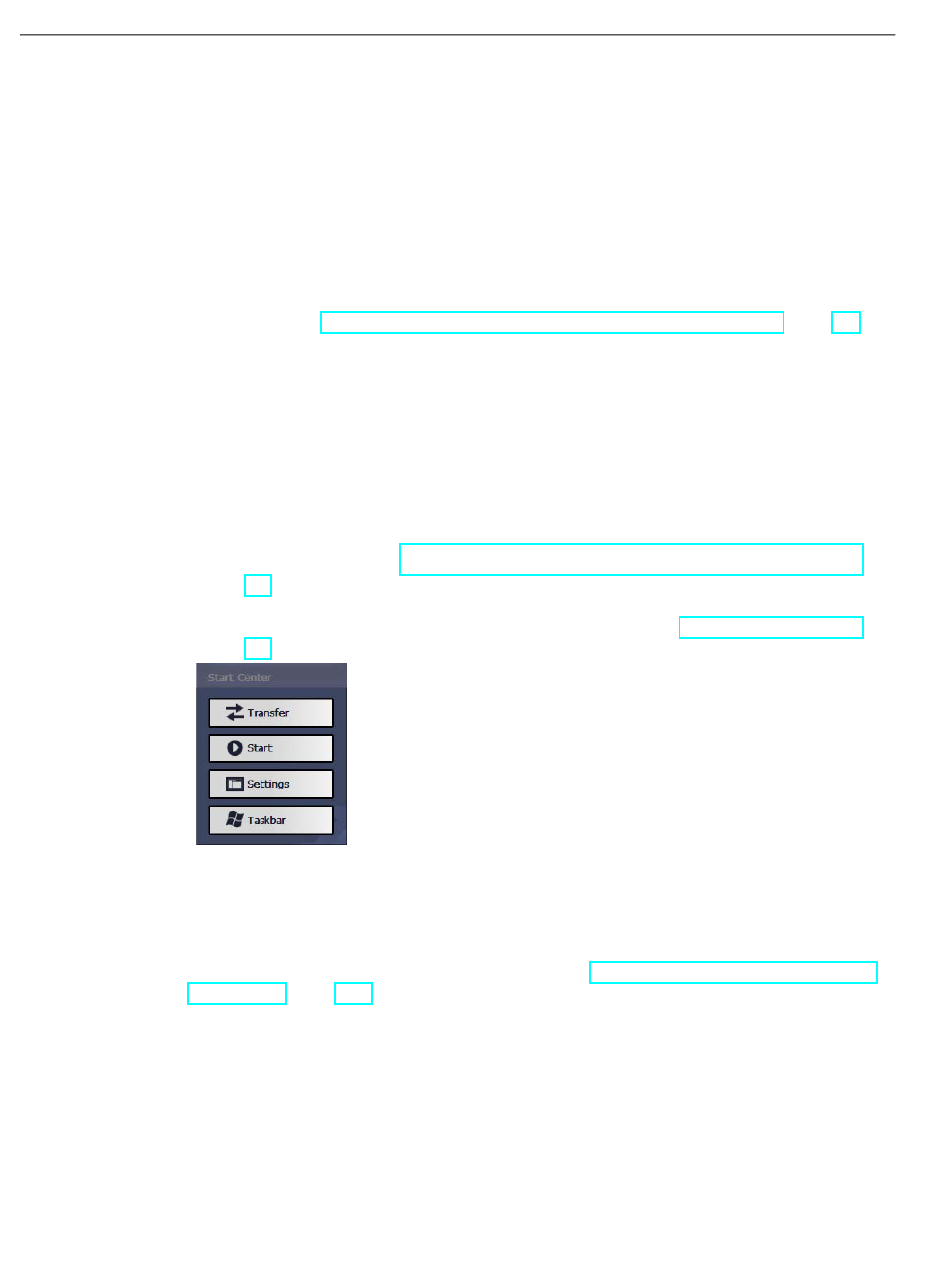

Ensuite, le bureau avec le Start Center s'affiche, voir chapitre "Bureau et Start Center
(Page 73)".
2. La boîte de dialogue "Safety operation" s'affiche.
Le dialogue n'est pas affiché si la boîte de connexion n'est pas paramétrée. Si le pupitre
opérateur est raccordé à une boîte de connexion paramétrée, la boite de dialogue ne
s'ouvre pas.
Pour plus d'informations, référez-vous au chapitre "Affecter le mode de fonctionnement
de sécurité (Page 115)".
