Installation de composants du système
3.6 Connexion du boîtier de raccordement
Marche à suivre
1. Avec les boîtes de connexion standard et advanced,
vous passez les câbles à travers les presse-étoupes correspondants.
2. Placez un embout sur les brins à raccorder.
3. Enfichez les terminaisons des brins dans la borne à ressort correspondante comme
indiquées aux figures suivantes.

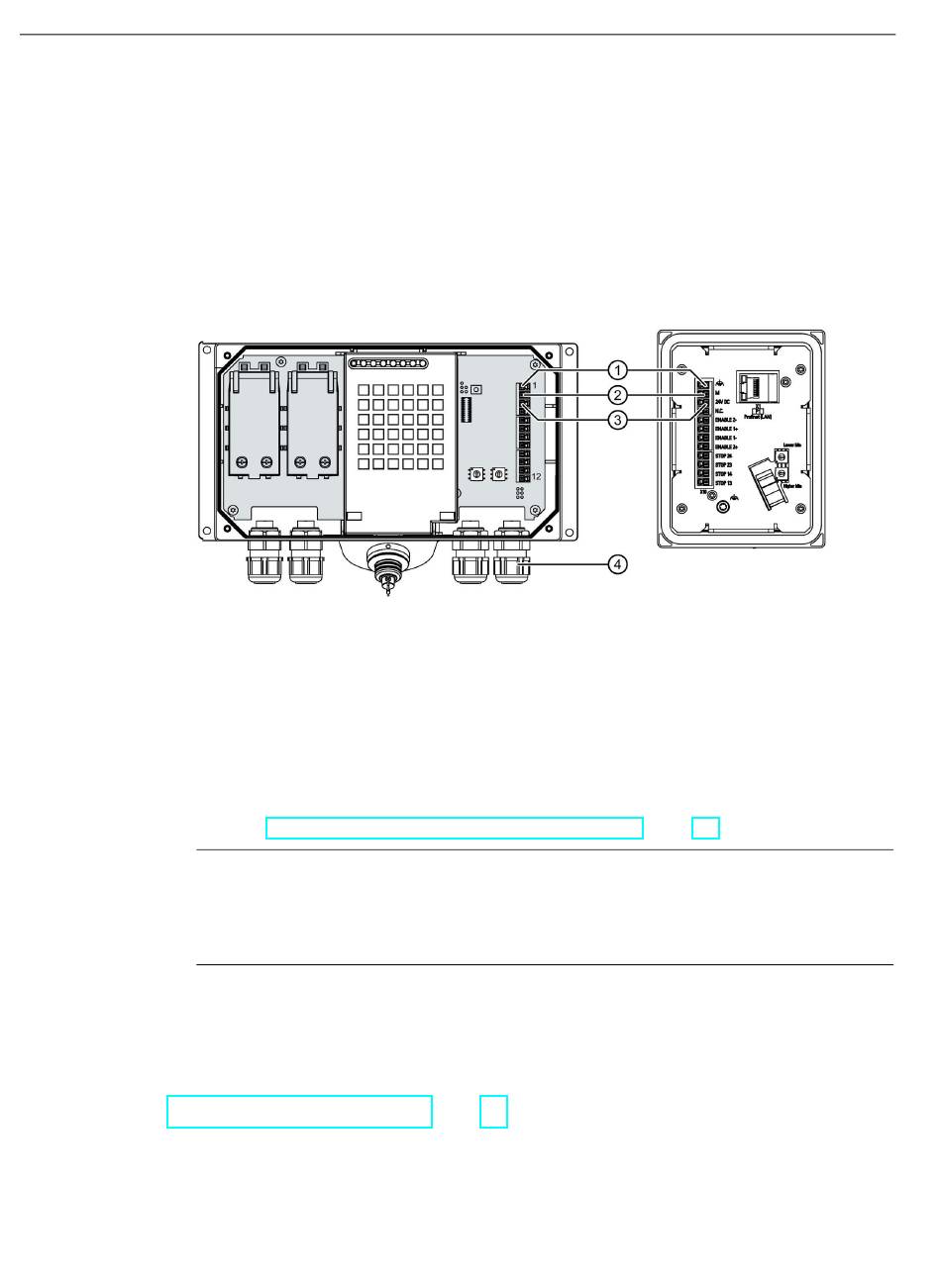

La figure suivante montre les contacts à raccorder à la borne X10 de la boîte de
connexion.
4. Branchez le câble d'équipotentialité sur la barre d'équipotentialité.
5. Branchez le câble d'équipotentialité sur le connecteur pour la mise à la terre fonctionnelle
de la boîte de connexion.
Raccordez le câble d'équipotentialité de la boîte de connexion comme indiqué au
chapitre "Liaison équipotentielle des boîtes de connexion (Page 53)".
Remarque
Pour une configuration de l'installation à liaison de potentiel :
Raccordez le contact GND 24 V de la sortie 24 V de l'alimentation à la liaison
équipotentielle afin d'obtenir un potentiel de référence unique.
6. Pour les boîtes de connexion standard et advanced :
Si tous les travaux requis dans la boîte de connexion sont terminés, fermez alors la boîte
de connexion.
Voir aussi
Consignes générales de sécurité (Page 25)
56
Connecteur pour la terre fonctionnelle
M24
P24
Presse-étoupe
Instructions de service, 08/2017, A5E43040083-AA
TP1000F Mobile RO
