De par sa position, le bouton d'arrêt d'urgence est facilement accessible. Sa hauteur fait du
bouton d'arrêt d'urgence une pièce exposée. Deux bossages protègent le bouton d'arrêt
d'urgence contre tout endommagement en cas de choc, p. ex. en cas de chute. Les
bossages sont dimensionnés de sorte que le bouton d'arrêt d'urgence puisse être actionné
en cas de choc.
Les éléments de commande sont décrits au chapitre "Commande du Mobile Panel
(Page 65)".

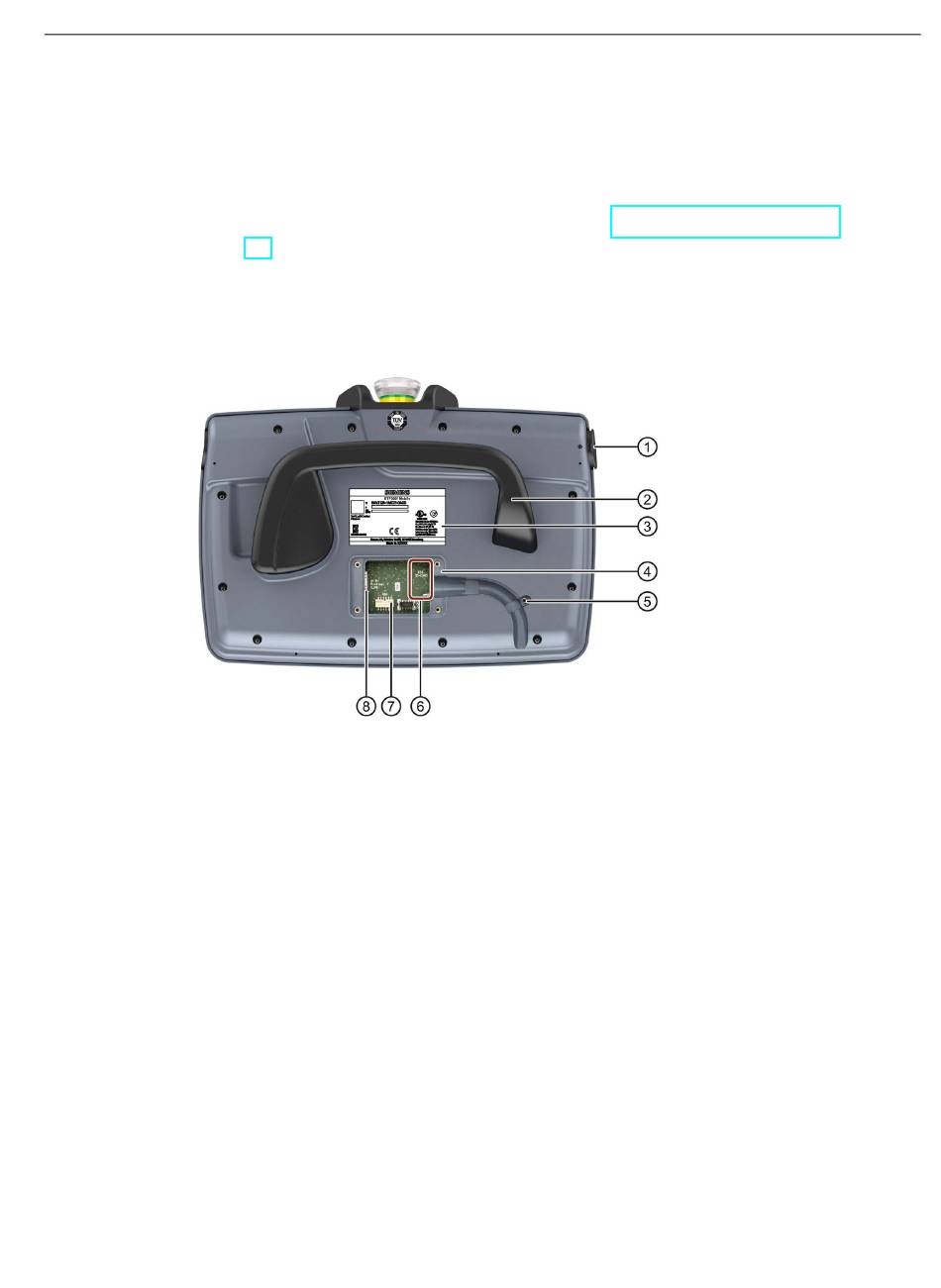

Vue arrière et interfaces
La figure suivante montre la structure du pupitre opérateur.
①
②
③
④
TP1000F Mobile RO
Instructions de service, 08/2017, A5E43040083-AA
Interface USB avec cache
Poignée
Plaque signalétique
Compartiment de connexion
⑤
Manchon fileté pour la vis de fixation du serre-câbles.
⑥
Logement pour une carte mémoire SD
⑦
Connecteur poteau, 12 contacts pour le câble de raccor-
dement
⑧
Prise RJ45 PROFINET (LAN)
Vue d'ensemble
1.2 Structure du Mobile Panels
13
