Gerät Transportieren; Strahlrohr Anbauen, Abbauen - Stihl RE 108 PLUS Notice D'emploi

deutsch
2

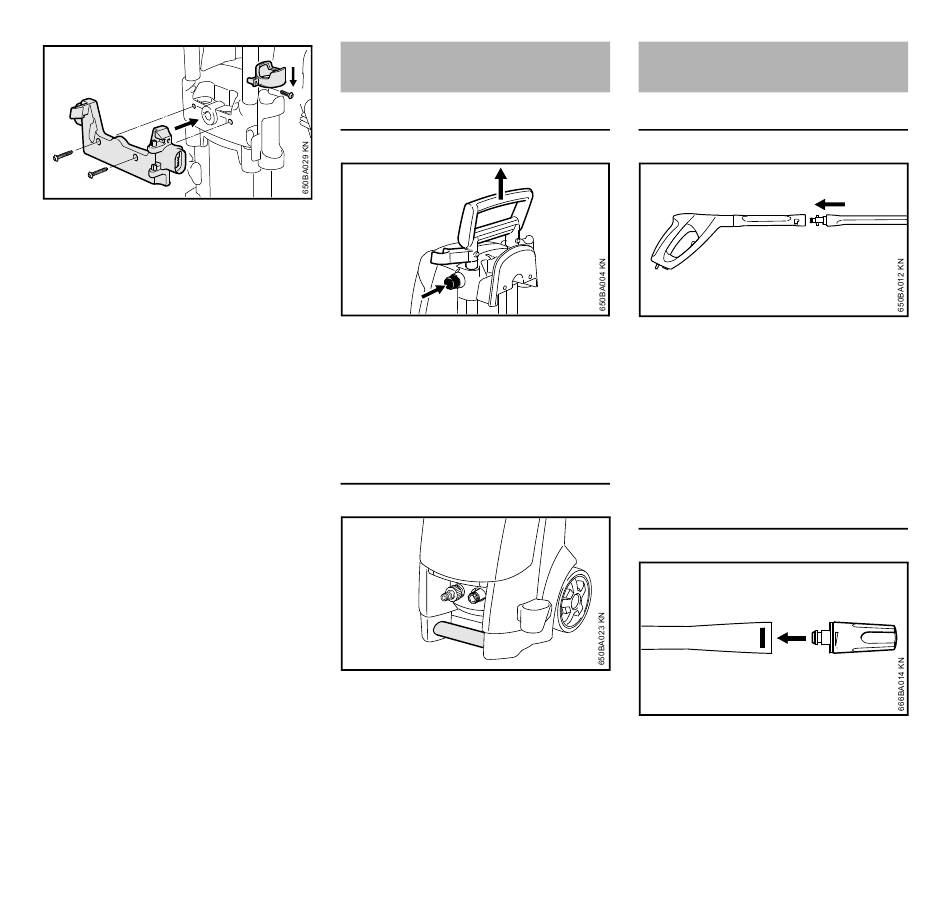

Haltering (1) über den Halter der
N
Spritzeinrichtung schieben
Halter (2) für die
N
Flachschlauchkassette mit den
mitgelieferten Schrauben
befestigen
8
Gerät transportieren
1
Höhenverstellbarer Handgriff
Knopf (1) drücken und den
N
Handgriff (2) bis zum Anschlag
nach oben ziehen
Knopf loslassen und am Handgriff
N
nochmals ziehen / schieben bis die
Teleskopschienen einrasten
Transportgriff (nur RE 118, 128 PLUS)
Mit Hilfe des Transportgriffs kann das
Gerät getragen werden.
2
1

Strahlrohr anbauen, abbauen

Strahlrohr
2
Strahlrohr (1) in die Aufnahme der
N
Spritzpistole (2) schieben, um 90°
drehen und einrasten
abbauen
Strahlrohr (1) in die Aufnahme der
N
Spritzpistole (2) schieben, um 90°
drehen und aus der Aufnahme
herausziehen
Düse
4
Düse (3) in Strahlrohr stecken bis
N
die Verriegelung (4) einrastet –
dabei springt der Knopf der
Verriegelung wieder heraus – die
RE 108, RE 118, RE 128 PLUS
1
3
+
