Installation résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.
Raccord des conduits à
l'adapteur concentrique
(Suite)

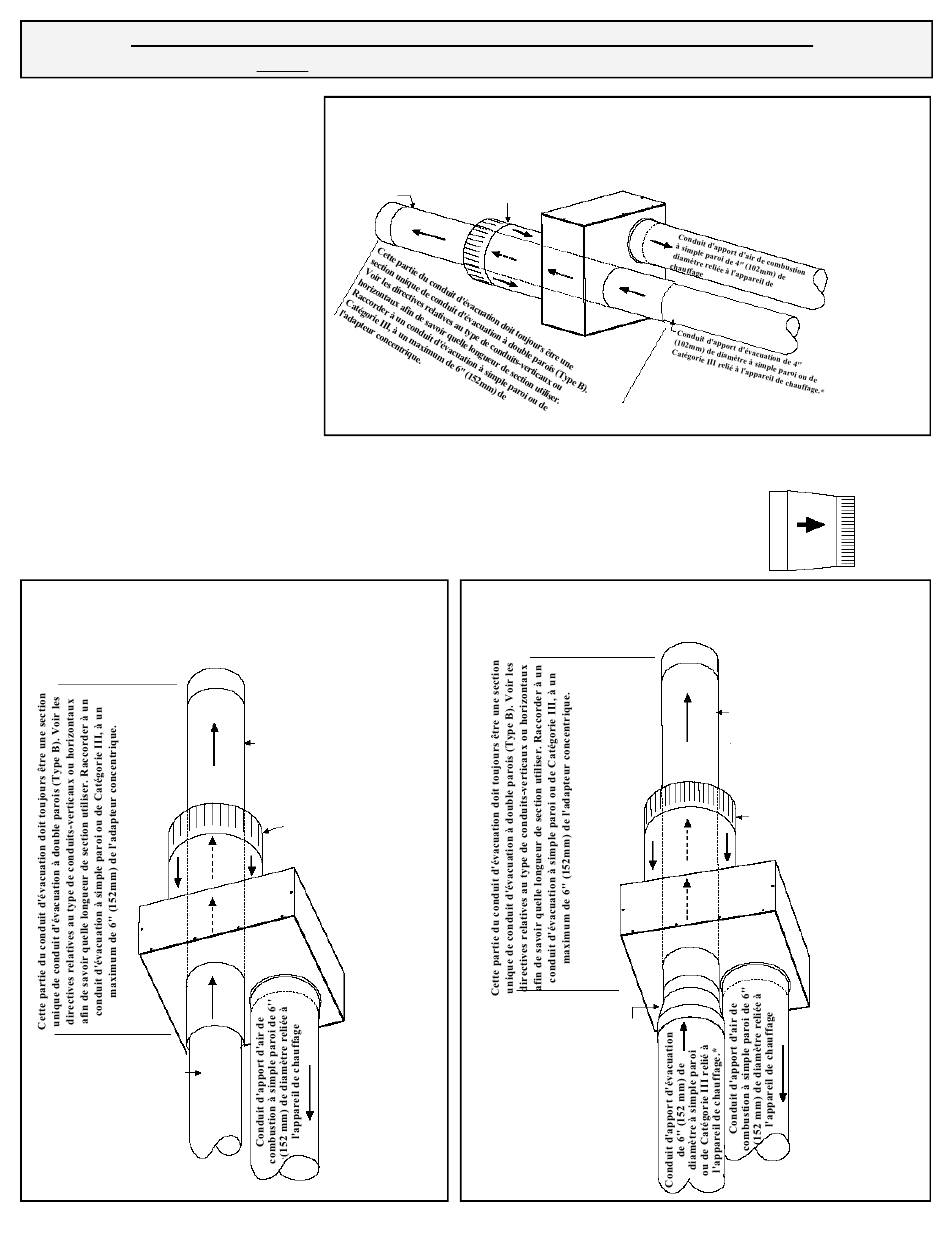

SCHÉMA 8- Raccord à l'adapteur
concentrique, pour les dimensions
75, 100 et 125
· Le diamètre des conduits ne change
pas; aucun raccord conique n'est
requis.
Schéma 9- Types de raccords à l'adapteur concen-
trique pour les dimensions 150, 175, 200, 225 et 250
· Il n'existe pas de différence dans le diamètre des
conduits; aucun raccord conique n'est nécessaire
Modèles UDAS & UDBS 150, 175, 200, 225 et 250-
Diamètre des conduits et raccords requis à l'adapteur
concentrique
Conduit d'apport
d'évacuation de 5'' (127 mm)
de diamètre à simple paroi
ou de Catégorie III relié à
l'appareil de chauffage. Ou,
si 75% de la longueur du
conduit est à la verticale, ce
dernier devrait être à double
parois.
Form RZ-NA I-UD-V-SC, Page 8
Modèles UDAS & UDBS 75, 100 et 125- Diamètre des conduits et raccords requis à
l'adapteur concentrique
Conduit d'évacuation
à double parois de 4''
de diamètre (102mm)
Conduit d'évacuation à double
parois d'un diamètre intérieur
de 5'' (127 mm)
Conduit d'apport d'air à
simple paroi de 8'' de
diamètre (203 mm)
Adapteur
concentrique
Conduit d'apport d'air
à simple paroi de 6'' de
diamètre (152mm)
* Si 75% de la longueur du conduit est à la
verticale, ce dernier devrait être à double parois.
Schéma 10-Types de raccords à l'adapteur concentrique
pour les dimensions 300, 350 et 400
· Les dimensions 300, 350 et 400
requièrent toujours l'utilisation d'un
raccord conique de réduction de
diamètre de 6'' à 5'', (152 à 127mm).
Modèles UDAS & UDBS 300, 350 & 400-
Diamètre des conduits et raccords requis à l'adapteur
concentrique
Un raccord conique de réduction
de diamètre de 6'', à 5'', (152 mm
à 127 mm) doit être installé, à un
maximum de 6', (152 mm) de
l'adapteur concentrique.
* Si 75% de la longueur du
conduit est à la verticale,
ce dernier devrait être à
double parois.
Adapteur concentrique
Débit d'air
Conduit d'évacuation à double
parois d'un diamètre intérieur de 5''
Conduit d'apport d'air à
simple paroi de 8'' de
diamètre (203 mm)
Adapteur
concentrique
Raccord
conique de
réduction
de diamètre
