Installation HORIZANTALE résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.

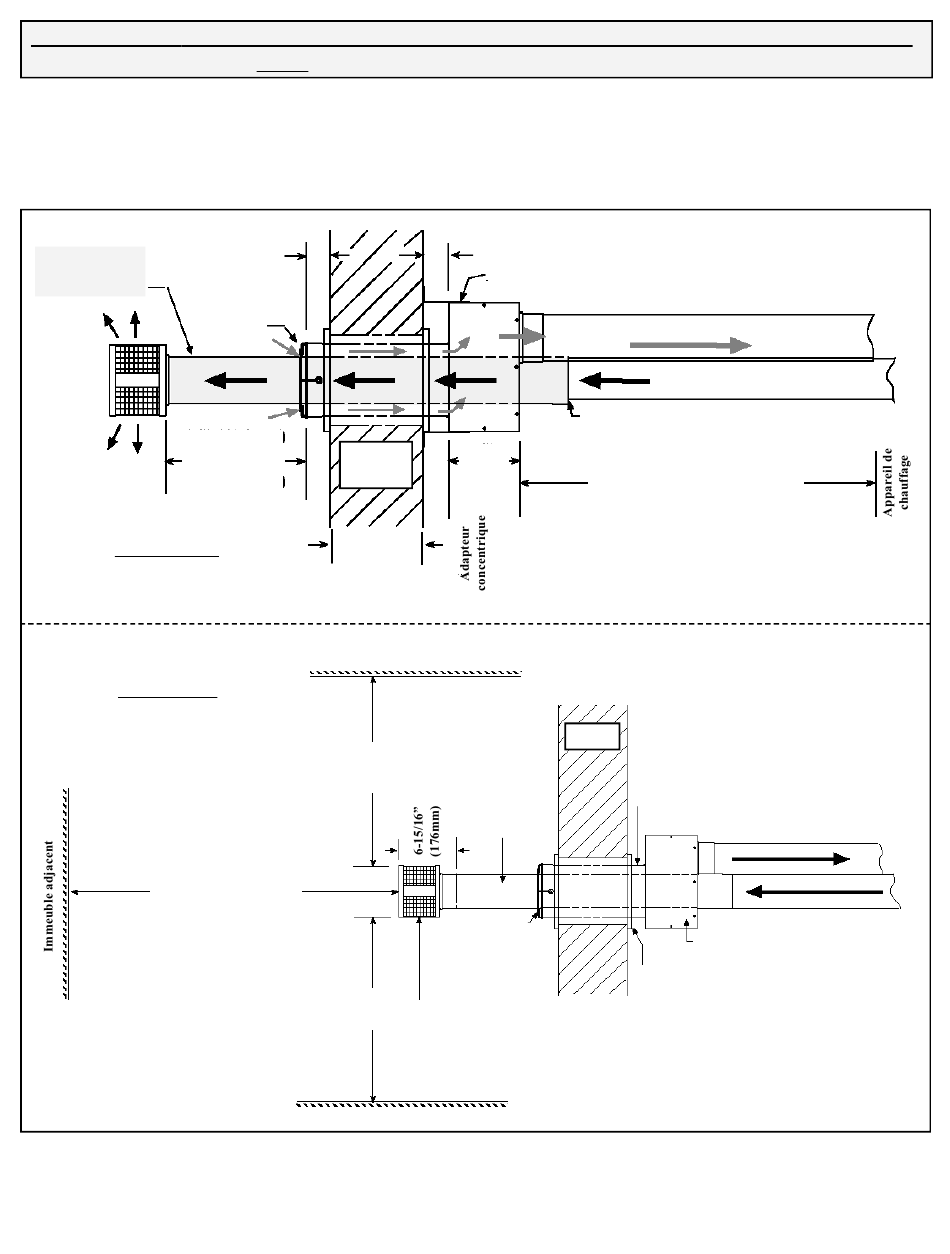

Schéma 12- Installation typique
d'un appareil à combustion séparée
avec des conduits d'évacuation hori-
zontaux et des conduits d'apport
d'air de combustion (Option CC6)
Section de conduit
d'évacuation à
double parois
d'orifice de
Capuchon
d'évent,
grillagé
16" (406mm)
24" (610mm)
Vue de haut
Vue de côté
6 ft (1.8M) minimum
2" (51mm)
Grille de
protection
prise d'air
minimum
Mur
minimum
1" (25mm)
minimum
48"
(1143mm)
maximum
Surplomb du toit de l'immeuble
Minimum de
3 pi. ( 1M)
Minimum de
3 pi. ( 1M)
Saillie du bâtiment
2'' (51mm) si le mur est combustible
Fixer l'adapteur à l'aide des supports
Air de combustion vers l'appareil ( joints des raccords
scellés)
Raccord au conduit à double parois à un
maximum de 6'' (152mm) de l'adapteur
6"
(152
mm)
Pour longueur maximale, voir Tableau 2 de la page 3.
Dimensions 30-125-Distance minimale est de 1 pi. (0.3 M)
Dimensions 150-400- Distance minimale est de 3 pi. (0.9 M)
Angle descen-
Mur
dant du
conduit
d'évacuation
à double
parois pour
l'écoulement
du condensat
Grille de
protection
d'orifice de
prise d'air
Capuchon d'évent
IMPORTANT : Installer le capuchon d'évent
de manière à ce que les déflecteurs soient
positionnés à 12h., 3h., 6h. et 9h.
Conduit d'évacuation des produits de la
combustion de l'appareil ( joints scellés)
Distance entre l'adapteur
concentrique et l'appareil
de chauffage
Angle descendant du conduit d'apport d'air de
combustion pour l'écoulement du condensat
Adapteur concentrique
Gaine de conduit
Form RZ-NA I-UD-V-SC, Mfg #195676 Rev 5, Page 11
