Installation VERTICALE résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.
DIRECTIVES
D'INSTALLATION
D'UN SYSTÈME
D'ÉVACUATION À LA
VERTICALE
COMPOSANTES REQUI-
SES- PIÈCES FOURNIES
PAR L'USINE ET PIÈCES
NON-COMPRISES

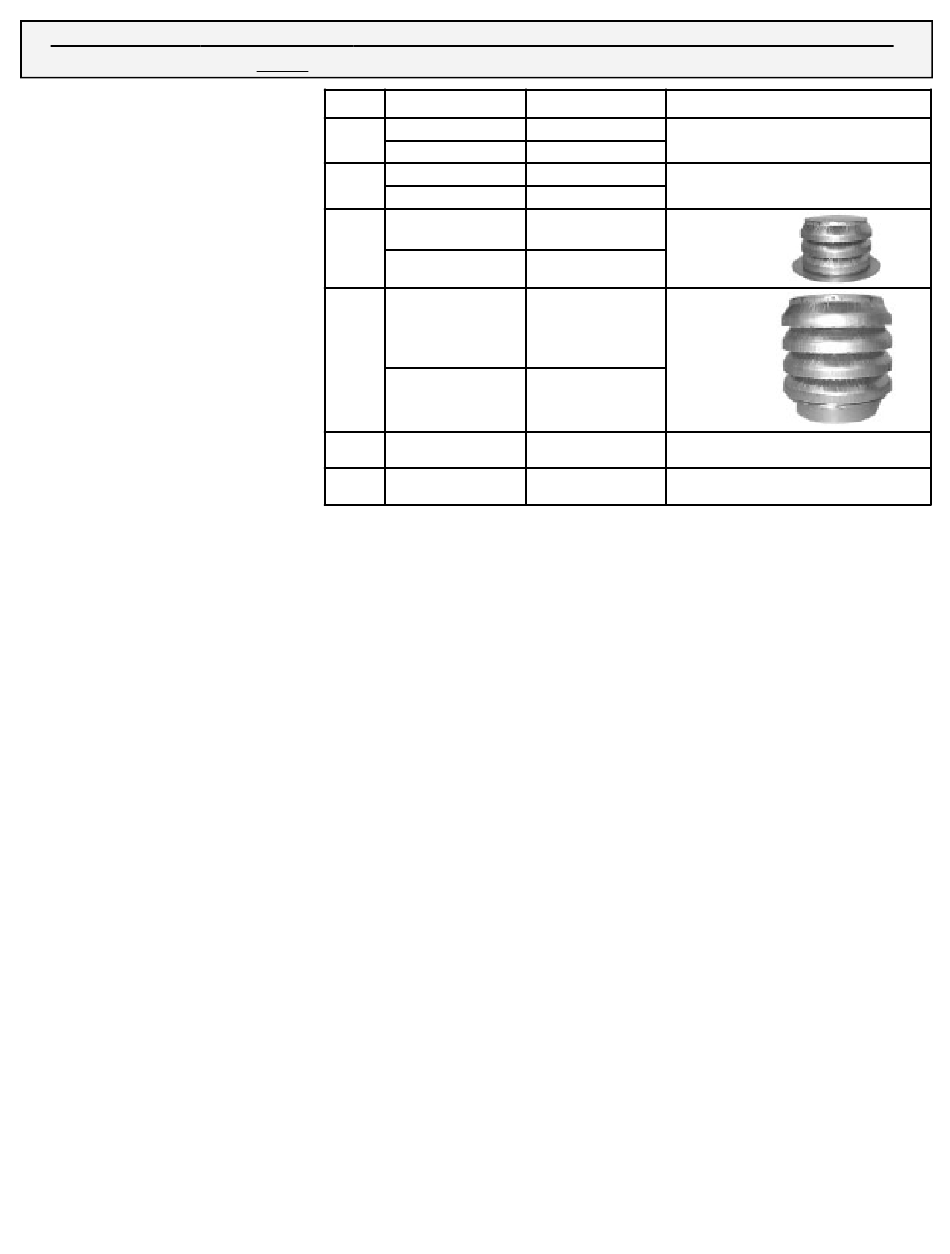

TABLEAU 6- Composantes de
l'ensemble d'extrémité de conduit
d'évacuation verticale/ air de com-
bustion (Option CC2)
Composantes
non-comprises
nécessaires à
l'installation
Directives d'installation
de l'Option CC2 pour
évacuation verticale
( conformément aux direc-
tives des pages 2-8)
Qté
Dimension
30-125
1
150-400
30-125
1
150-400
30-125
1
150-400
30-125
1
150-400
2
30-400
1
30-400
· Conduits d'évacuation- voir Spécifications requises, page 2
· Conduits d'apport d'air de combustion, - voir Spécifications requises, page 2
· Raccord coniques d'augmentation ou de réduction, selon les besoins.
· Gaine isolante ( Une gaine isolante n'est pas requise si le mur est fait d'un
matériau ignifuge)
· Solin
· Vis à tôle, ruban adhésif et scellant
1. Décider de l'emplacement de l'extrémité de sortie du conduit d'évacuation.
Choisir un emplacement situé à bonne distance des prises d'air frais, tout en per-
mettant d'avoir l'espace requis à l'intérieur pour l'adapteur concentrique.
L'extrémité du conduit d'évacuation doit être situé à distance sécuritaire des
immeubles adjacents, tel qu'illustré au SCHÉMA 17, de la page 16.
MISE EN GARDE : Toutes les sorties de conduits d'évacuation doivent être
positionnées à une distance sécuritaire des prises d'air frais telles que
fenêtres et portes afin de prévenir que les gaz émanant du processus de com-
bustion n'entrent dans des endroits habités. Le non-respect de cette directive
peut entrainer des blessures sérieuses et/ou la mort ainsi que des dommages
matériels.
2. Installer les conduits d'évacuation et d'apport d'air de combustion- Utiliser
les conduits spécifiées dans la section 1 des spécifications requises, page 2. Se
conformer à la spécification numéro 2, page 3 pour ce qui est des raccords des
conduits, à l'appareil. La longueur doit être conforme aux spécifications requises
No 3, à la page 3. Sceller tous les joints des raccords. A cause des températures
élevées, ne pas encastrer le conduit d'évacuation, ni le placer à moins de 6'' (152
mm) de tout matériel combustible. Soutenir les sections de conduit. Poursuivre
l'installation des conduits jusqu'aux abords de l'emplacement de l'ouverture dans
le toit
3. Aménager une ouverture au travers du toit pour le conduit d'apport d'air de
combustion- un conduit de 6'' (152 mm) de diamètre pour les modèles 30-125 et
un conduit de 8'' (203 mm) pour les dimensions 150-400. Une gaine pour tuyau
peut être utilisée selon les normes locales en vigueur ou le type de matériaux util-
isés dans la construction du toit. Le conduit ayant le plus gros diamètre peut servir
de dégagement sécuritaire au conduit d'évacuation dans les constructions en
matériaux ignifuges.
No pièce
Description
Ensemble complet d'évacuation verticale
205895
( Identique à l'option CC2)
205896
Assemblage de l'adapteur concentrique
205884
205885
155631
Ensemble du
capuchon d'évent
53326
155635
Ensemble de
prise d'air de
combustion
53330
Support de montage pour l'adapteur
207232
concentrique
Tube de scellant au silicone de Haute
53335
température (450 °F)
Form RZ-NA I-UD-V-SC, Mfg #195676 Rev 5, Page 13
