Raccords de conduit
REMARQUE : Effectuez les ajustements requis pour obtenir une hausse de température et une
pression statique à l'intérieur des plages spécifiées sur la plaque signalétique de la chaufferette.
Tableau 6
Consultez la
pour les dimensions des raccords de conduit .
100
125
12-1/2 (318)
15-1/4 (387)
*
Voir
Figure
5 .
Exigences et suggestions pour le branchement et l'installation des conduits
• Type de raccords : Le type de réseau de conduits dépend en partie du type de toit (solives en bois, solives d'acier
en barres, poutre d'acier triangulée, béton préfabriqué) et du type de plafond (suspendu, principal, etc .) .
• Matériau des conduits : Le conduit rectangulaire doit être fait de fer galvanisé de calibre 26 (AWG) ou plus épais
ou d'aluminium de calibre 24 (Brown & Sharpe) ou plus épais .
• Structure des conduits : Toutes les sections de conduits de 24 pouces (610 mm) ou plus larges et de plus de
48 pouces (1,219 mm) de longueur doivent avoir des traverses dans le haut et dans le bas ainsi que des joints
debout ou des fers d'angle . Les joints doivent être à tringle coulissante à agrafe ou verrouillés .
• À travers les murs en maçonnerie : Aucun conduit d'air chaud ne doit entrer en contact avec les murs en
maçonnerie . Isolez tous les conduits d'air qui traversent un mur de maçonnerie avec au moins 1/2 pouce (12 .7
mm) d'isolant; 1 pouce (25 .4 mm) d'isolant est recommandé .
• À travers un espace non chauffé : Isolez tous les conduits d'air chaud exposés qui traversent un espace non
chauffé avec un isolant d'au moins 1/2 pouce (12 .7 mm) 1 pouce (25 .4 mm) d'isolant est recommandé .
• Supports de conduits : Suspendez solidement tous les conduits des éléments des charpentes voisins . N'utilisez
pas les branchements des conduits de l'appareil comme supports de conduits .
• Taille des conduits : Les conduits d'alimentation en air doivent être d'une taille appropriée pour assurer l'efficacité
du système de chauffage . L'autorité en la matière est l'Air Conditioning Contractors Association . Vous pouvez
communiquer avec l'association pour commander un manuel qui vous aidera à établir la dimension des conduits
(2800 Shirlington Road, Suite 300, Arlington, VA 22206; www.acca.org) . Cet organisme vend directement un
manuel qui décrit en détail la taille des conduits .
Pour prévenir la surchauffe du moteur, assurez-vous que la pression statique du système de
canalisation externe n'excède pas les limites indiquées sur la plaque signalétique et que la poulie
et la courroie du moteur sont correctement ajustées.
SC-IOM-FR (10-22) 235310-G
Tableau 6. Dimensions des raccords de conduit
Taille de l'unité
150, 175
200, 225
Dimension G (pouces (mm)
20-3/4 (527)
26-1/4 (667)

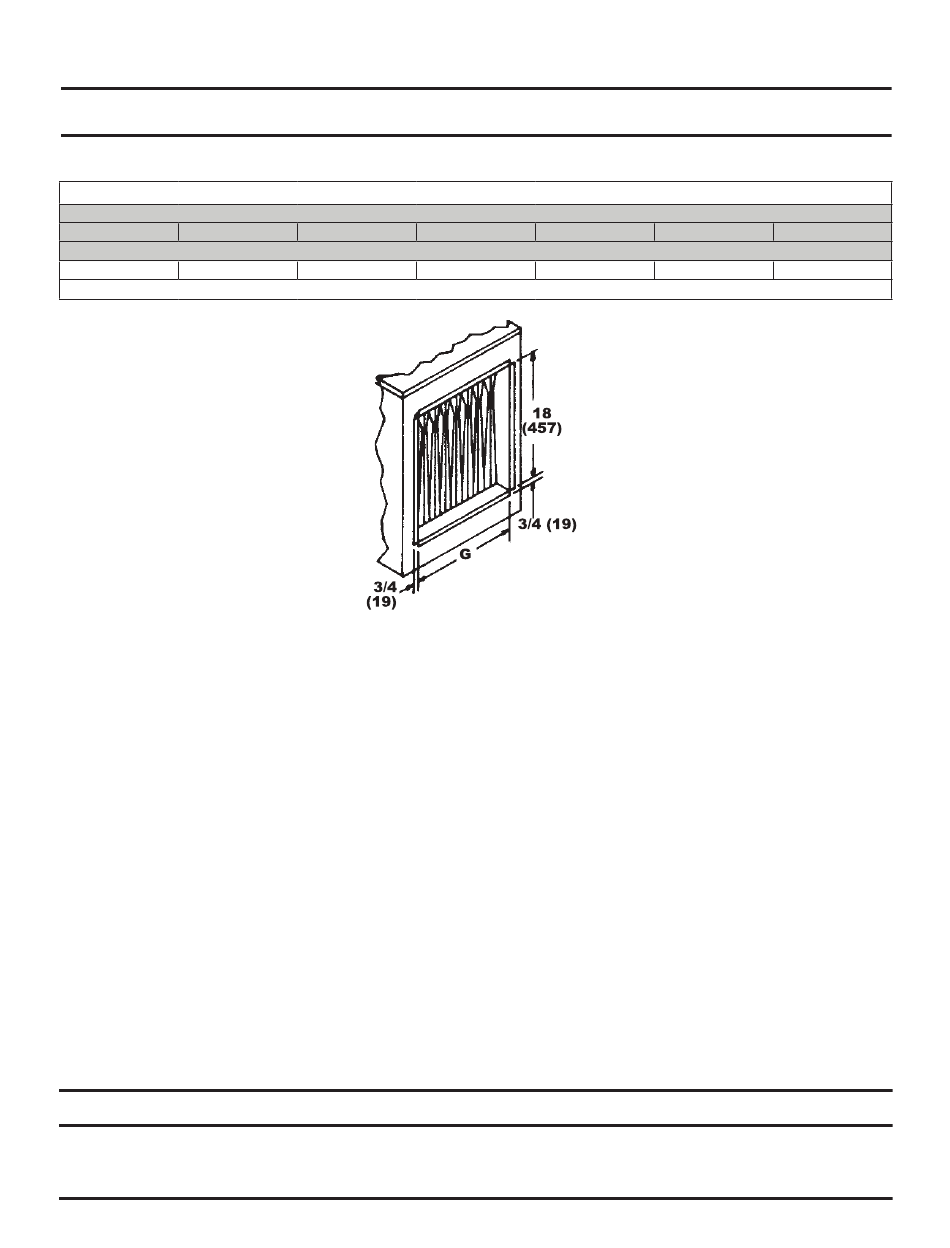

Figure 5. Dimensions des raccords de conduit
⚠ MISE EN GARDE ⚠
250, 300
350
*
34-1/2 (876)
40 (1016)
400
45-1/2 (1156)
11
