Installation résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.
( NOTE : Les conduits et le capuchon
d'évent peuvent être légèrement
différents de ce qui est représenté sur
les illustrations. Les directives
s'appliquent à des conduits
d'évacuation verticaux ou
horizontaux.)

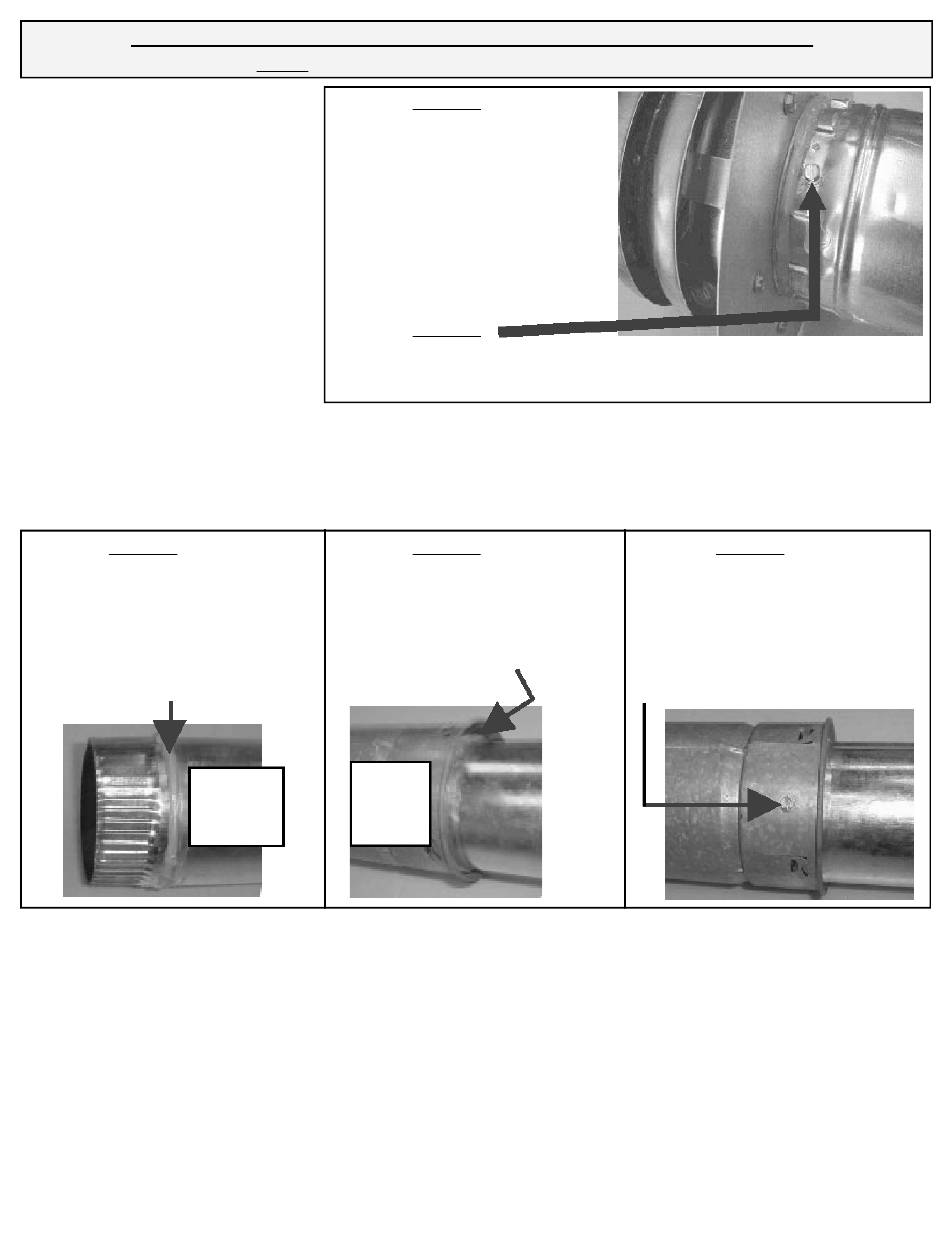

SCHÉMA 3- Suivre les étapes afin de
raccorder un conduit à double parois
(Type B) à un conduit à simple paroi,
à un conduit de Catégorie III ou à un
raccord conique.
Schéma 3- ÉTAPE 1
Sur le conduit à simple paroi, un conduit
de Catégorie III ou un raccord conique,
appliquer environ ¼'' de scellant au sili-
cone autour de la circonférence du joint.
Procéder à l'ÉTAPE 2 immédiatement
après l'ÉTAPE 1.
Conduit à
simple
paroi
5. Support
6. Dégagement
7. Adapteur
concentrique
Schéma 2- ÉTAPE 2
Insérer
le
collet
d'ajustement
capuchon à l'intérieur de l'espace entre la
double parois du conduit. Insérer aussi
loin que possible. Ajouter au besoin du
scellant au silicone afin de sceller
complètement le joint entre le capuchon
d'évent et la double parois du conduit.
Ceci est très important afin de prévenir
toute infiltration d'eau dans la double
parois.
Schéma 2- ÉTAPE 3
Fixer solidement le capuchon d'évent au conduit à double parois en perçant, puis en
insérant une vis à tôle de 3/4'' dans le collet du capuchon d'évent. Ne pas trop serrer la
vis.
Schéma 3- ÉTAPE 2
Insérer le conduit préalablement enduit
de scellant à l'intérieur de la parois
interne du conduit à double parois jusqu'à
ce que le boudin de scellant vienne en
contact avec la parois interne créant ainsi
un joint scellé, étanche.
Conduit
à double
parois
Prévoir un support de conduit à tous les six pieds ( 1.8M) de conduits horizon-
taux. Ne pas s'en remettre à l'appareil de chauffage ou à l'adapteur concentrique
afin qu'ils fournissent le support nécessaire aux conduits, qu'ils soient horizontaux
ou verticaux. Utiliser un support fait d'une matière ignifuge.
NOTE : Le conduit d'extrémité à double parois ne se fixe pas à l'adapteur con-
centrique et doit donc être supporté durant l'installation.
Ne pas encastrer ou ou placer le conduit à moins de 6'' (152 mm) d'un matériau
combustible.
Toute installation à combustion séparée nécessite un adapteur concentrique, tel
qu'illustré au SCHÉMA 4. L'adapteur concentrique est inclus dans l'ensemble
évacuation/ air de combustion. Les directives d'installation diffèrent si le système
d'évacuation est horizontal ( Option CC6) ou vertical ( option CC2).
du
Schéma 3- ÉTAPE 3
À égale distance l'un de l'autre, percer
trois petits trous dans le conduit à double
parois, juste sous le joint étanche. Y
insérer 3 vis à tôle de 3/4'' afin de solidi-
fier le joint. Ne pas trop serrer les vis.
Conduit
à simple
paroi
avec
scellant
Form RZ-NA I-UD-V-SC, Mfg #195676 Rev 5, Page 5
