Installation VERTICALE résidentielle ou commerciale/ industrielle-
NOTE : Seuls les modèles UDAS 30, 45, 60, 75, 100 et 125 sont certifiés pour une utilisation résidentielle.
DIRECTIVES
D'INSTALLATION
D'UN SYSTÈME
D'ÉVACUATION À LA
VERTICALE ( suite)

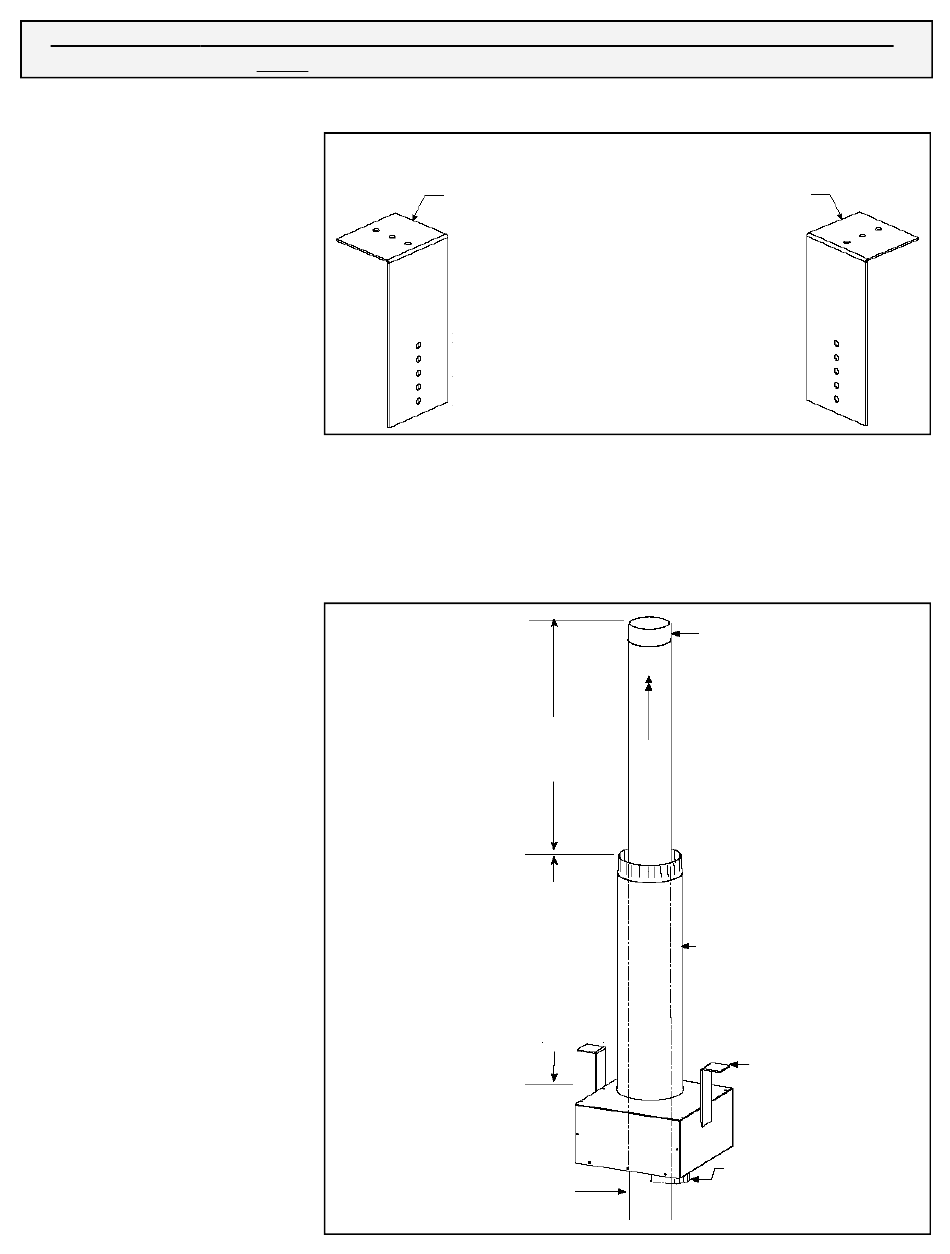

SCHÉMA 13- Supports permettant
de fixer l'adapteur concentrique au
toit.
SCHÉMA 14- Assemblage de
l'adapteur concentrique, du
conduit d'évacuation
concentrique et du segment
extérieur du conduit d'apport
d'air de combustion
Form RZ-NA I-UD-V-SC, Page 14
4. Préparation de l'adapteur concentrique
a) Fixer le support au boitier de l'adapteur. Suivre les directives du SCHÉMA 13.
Lorsque l'adapteur est fixé au toit lors de l'étape 5, n'utiliser que la portion
correspondante à 2 ½'' (64 mm) des supports. Afin de s'adapter aux différentes
configuration de construction, chaque support possède
1) Fixer les supports à l'adapteur- La portion de 6''
de chacun des supports est munie de 5 trous de
7/32'' (5.5 mm) afin d'ajuster l'ancrage de
l'adapteur.
Si le toit est fait de matériaux combustibles, positionner
les supports de manière à ce qu'il y ait un dégagement
de 2'' (51mm) entre l'adapteur et le toit. Une fois l'em-
placement choisi, fixer les supports à l'adapteur à l'aide
de vis à tôle. NOTE: Si des trous sont percés par erreur
dans l'adapteur, s'assurer de bien sceller ceux-ci.
b) Raccorder la portion externe du conduit d'apport d'air de combustion à
l'adapteur concentrique. Déterminer la longueur nécessaire du conduit d'apport
d'air de combustion de manière à ce que la dimension ''X'' dans le Schéma 14 soit
égale à la longueur du support, plus l'épaisseur du toit, plus la profondeur estimée
de l'accumulation de neige, sans toutefois dépasser 60'' (1524 mm) ni d'avoir
moins de 18'' (457 mm) de conduit émergeant du toit. Raccorder le conduit d'ap-
port d'air au collet de l'adapteur concentrique à l'aide des vis à tôle.
X= Longueur du conduit d'apport d'air de combus-
tion, au travers du toit et au-dessus du toit. La
hauteur minimale au-dessus du toit est de 18'' (457
mm) et doit dépasser en hauteur, la quantité
approximative d'accumulation de neige anticipée.
La distance séparant l'adapteur concentrique et
l'extrémité du conduit d'apport d'air ne doit pas
dépasser 60'' (1524 mm)
Segment unique, sans joints de conduit
d'évacuation à double parois-Laisser
dépasser un maximum de 6'' du conduit
d'apport d'air.
2) Fixer l'adapteur au toit ( Étape 5)
3 trous de 7/32'' (5.5 mm) de diamètre.
22" (559mm)
minimum
Installer le conduit d'évacuation con-
centrique- Le segment de conduit d'é-
vacuation passant au travers de
l'adapteur concentrique et la partie
extérieure du conduit d'apport d'air
doivent être fait d'une seule pièce de
conduit à double parois, sans joints.
1) Calculer la longueur.
2) S'assurer que les indicateurs du sens
du débit du conduit d'évacuation sont
orientés adéquatement.
3) Faire glisser le conduit d'évacuation
au travers de l'adapteur et du conduit
externe d'apport d'air.
4) Raccorder au reste du système de
conduits d'évacuation, à un
maximum de 6'' (152 mm) de
l'adapteur. Voir directives à la page 4.
Installer le conduit d'apport d'air de
combustion
1) Déterminer la longueur.
2) Raccorder au collet sur l'adapteur
Supports de montage
Adapteur concentrique
Collet pour raccorder la portion
interne du conduit d'évacuation
