Levier de commande des plateaux de
coupe
Le levier de commande des plateaux de coupe (Fig. 28)
comporte trois positions : ABAISSER, RELEVER et
NEUTRE. Pour abaisser les plateaux de coupe au sol,
déplacez le levier en avant. Lors de la descente des plateaux
de coupe, vérifiez que le vérin hydraulique avant est
complètement rentré avant de relâcher le levier de
commande. Les plateaux de coupe ne fonctionneront que si
le vérin est rentré. Pour relever les plateaux de coupe, tirez
le levier en arrière à la position de relevage.
Verrou du levier de commande des
plateaux de coupe
Le verrou du levier de commande (Fig. 28) bloque les
plateaux de coupe en position relevée pour le transport.
Commutateur de commande des plateaux
de coupe
Le commutateur (Fig. 28) a deux positions : embrayage et
débrayage. Le commutateur à poussoir actionne une
électrovanne sur le distributeur pour commander les
plateaux de coupe.
Compteur horaire
Le compteur horaire (Fig. 29) indique le nombre total
d'heures de fonctionnement de la machine. Il se déclenche
chaque fois que la clé de contact est tournée à la position
Contact établi.
Témoin de pression d'huile
Le témoin (Fig. 29) s'allume quand la pression de l'huile
moteur descend au-dessous du niveau admissible.
Témoin de température d'eau
Le témoin de température de l'eau (Fig. 29) s'allume et le
moteur s'arrête automatiquement si la température du
liquide de refroidissement est trop élevée.
1
2
2
1. Témoin de pression
d'huile
2. Témoin d'alternateur
3. Témoin d'arrêt par
surchauffe de l'eau.
Témoin d'alternateur
Le témoin d'alternateur (Fig. 29) doit être éteint quand le
moteur tourne. S'il est allumé, contrôlez le circuit de charge
et réparez-le au besoin.
Témoin de préchauffage
Le témoin de préchauffage (Fig. 29) s'allume quand les
bougies de préchauffage sont activées.
Témoin d'engagement des cylindres
Le voyant d'engagement des cylindres (Fig. 29) s'allume
lorsque les cylindres sont abaissés en position de coupe.
Frein de stationnement
Quand vous arrêtez le moteur, vous devez aussi serrer le
frein de stationnement pour éviter tout déplacement
accidentel de la machine. Tirez sur le levier pour serrer le
frein de stationnement.
27
6
5
3
1
4

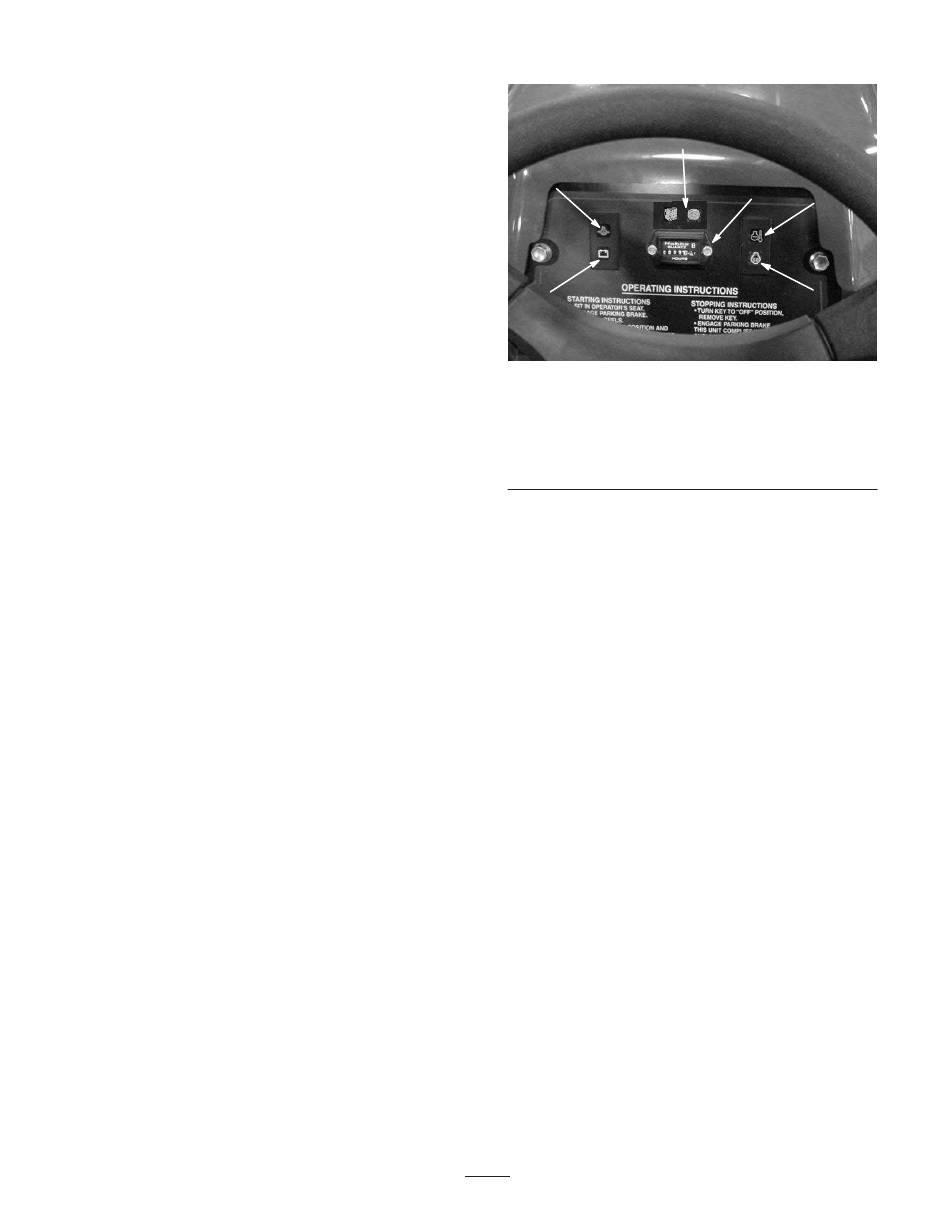

Figure 29
4. Témoin de préchauffage
5. Compteur horaire
6. Témoin de marche de
cylindre
