Pose des moteurs
d'entraînement des plateaux de
coupe
1. Placez les plateaux de coupe devant les tiges de pivot.
2. Déposez le couvercle du logement de roulement (Fig. 3)
de l'extrémité intérieure du plateau de coupe droit.
Posez le couvercle et le joint (fourni avec le plateau de
coupe) sur l'extrémité extérieure. Repérez
l'accouplement en étoile (Fig. 7) expédié dans le
logement de roulement.
3. Placez le joint torique (fourni avec le plateau de coupe)
sur le flasque du moteur d'entraînement (Fig. 7).
4. Posez le moteur et l'accouplement en étoile du côté
entraînement du plateau de coupe et fixez-les avec 2 vis
d'assemblage fournies avec le plateau de coupe (Fig. 7).
5. Sur les plateaux de coupe central et gauche, déposez le
couvercle de logement de roulement et posez le joint
(fourni avec les plateaux de coupe).
1

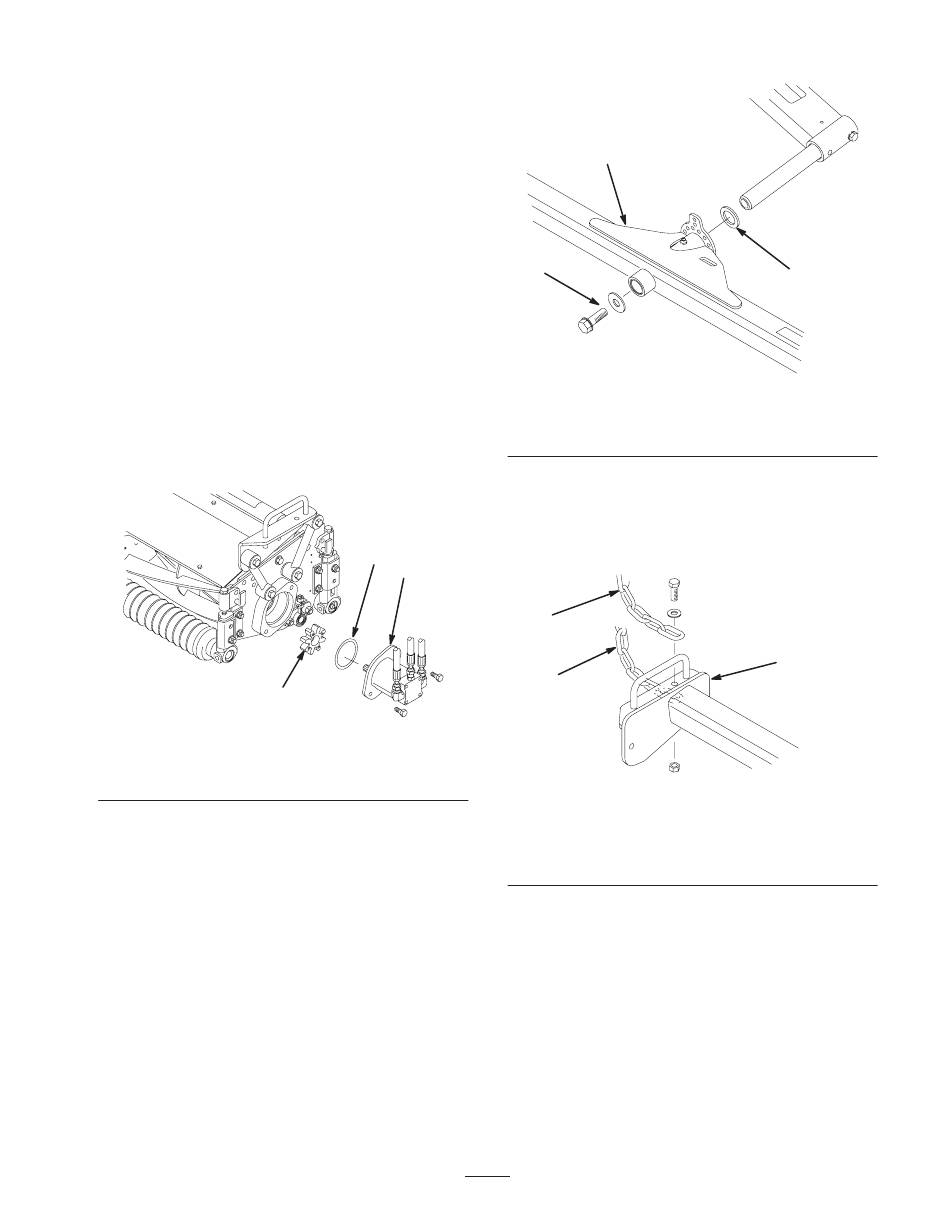

Figure 7
1. Accouplement en étoile
2. Moteur de cylindre
Mise en place des plateaux de
coupe
1. Glissez une rondelle de butée sur la tige de pivot du
bras de relevage (Fig. 8).
2. Poussez le bâti porteur du plateau de coupe sur la tige
de pivot et fixez-le avec une rondelle plate et une vis à
collerette (Fig. 8).
Remarque : Sur le plateau de coupe arrière, placez la
rondelle de butée entre l'arrière du bâti porteur et la
rondelle plate.
3
2
3. Joint torique
17
2
3
Figure 8
1. Rondelle de butée
2. Bâti porteur
3. Fixez la chaîne de basculement en haut des bâtis
porteurs des plateaux de coupe de 27 pouces et en bas
des bâtis porteurs des plateaux de coupe de 32 pouces à
l'aide d'une vis d'assemblage, d'une rondelle et d'un
contre-écrou (Fig. 9).
1
2
Figure 9
1. Chaîne de basculement
(plateaux de coupe de
27 pouces)
4. Graissez tous les points de pivot des bras de relevage et
des bâtis porteurs.
1
3. Rondelle plate et vis à
collerette
3
2. Chaîne de basculement
(plateaux de coupe de
32 pouces)
3. Bâti porteur
