Controllo e sostituzione
del rocchetto catena
N Togliere il coperchio rocchetto, la
catena e la spranga
N sbloccare il freno catena tirando lo
scudo verso il manico tubolare

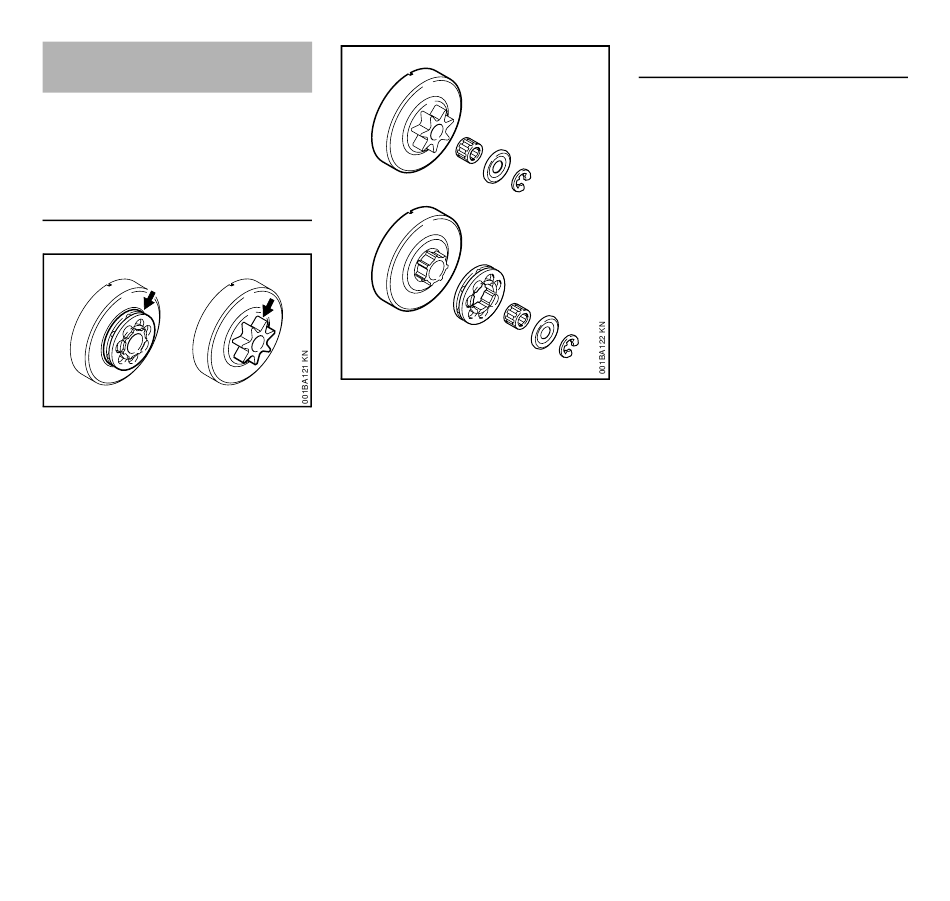

Sostituzione del rocchetto catena
– Dopo avere consumato due catene,
o prima
– se i solchi di usura (frecce) sono più
profondi di 0,5 mm – altrimenti la
durata della catena viene
compromessa – controllare con il
calibro di riscontro (a richiesta)
Si riduce l'usura del rocchetto
alternando l'uso di due catene.
STIHL raccomanda di usare soltanto
rocchetti originali STIHL, per garantire
un funzionamento sicuro del freno
catena.
202
5
6
2
1
4
3
6
N staccare con il cacciavite la rondella
di sicurezza (1)
N togliere il disco (2)
N togliere il rocchetto anulare (3)
N controllare il profilo dei
trascinamento sul tamburo
frizione (4) – se si rilevano solchi
profondi, sostituire anche il tamburo
N sfilare dall'albero a gomito il
tamburo o il rocchetto sagomato (5)
insieme alla gabbia a rullini (6) – se
è presente il sistema di freno
catena QuickStop Super, premere
prima il bloccaggio grilletto
Montaggio del rocchetto catena
sagomato/anulare
N Pulire il codolo dell'albero a gomito
e la gabbia a rullini e lubrificare con
grasso STIHL (accessorio a
richiesta)
N calzare la gabbia a rullini sul codolo
N dopo averlo calzato, ruotare di 1
giro il tamburo frizione o il rocchetto
sagomato per fare innestare a
scatto il trascinamento della pompa
olio
2
N
innestare il rocchetto anulare con gli
1
incavi verso l'esterno
N rimontare il disco e la rondella di
sicurezza sull'albero a gomito.
