4.1 Plaque signalétique, véhicule
28
29
30
31
32
Pos. Désignation
28 Type
29
N° de série
30 Charge admissible nominale, en kg
31
Batterie: tension V
32
Poids à vide sans batterie en kg
33 Logo du fabricant
A
Lors de questions concernant le véhicule ou les commandes de pièces de rechange,
veuillez indiquer le numéro de série (29).

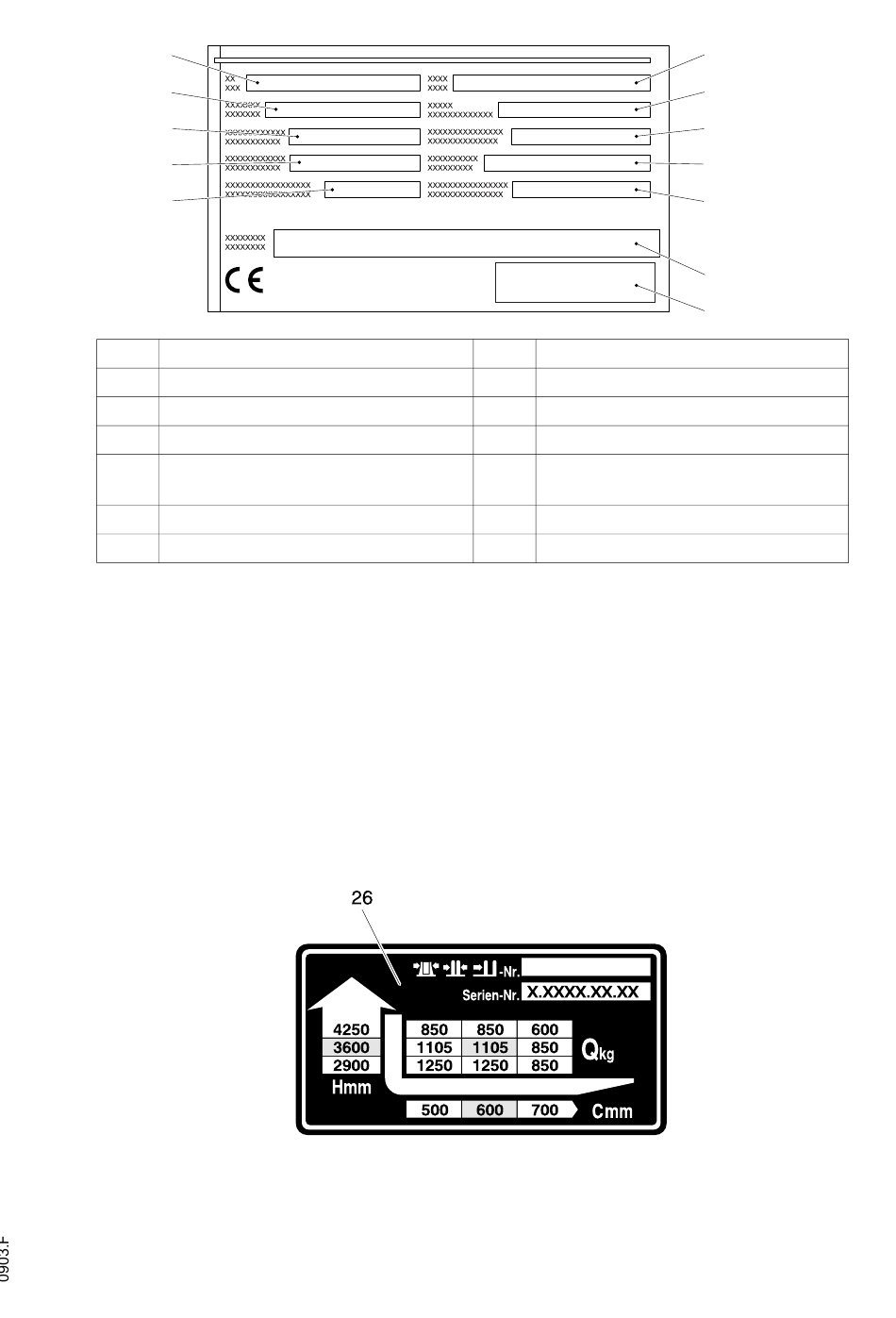

4.2 Diagramme de charge admissible, charge admissible / centre de gravité de la
charge / hauteur d'élévation
Le diagramme de charge (26) indique la charge admissible Q kg du véhicule avec
mât vertical. La charge admissible maxi. pour un centre de gravité de avec/sans char-
ge C * (en mm) et une hauteur d'élévation H (en mm) sont portées sous forme de ta-
bleau.
*) La norme prescrivant l´écart du centre de gravité de la charge tient compte de la
hauteur et de la largeur de la charge.
Exemple pour la détermination de la charge admissible maximale:
Pour un centre de gravité de charge C de 600 mm et une hauteur d'élévation maxi-
male H de 3600 mm, la charge admissible maximale est de Q kg 1105 kg.
Pos. Désignation
34
Fabricant
35
Poids de batterie min/max en kg
36 Puissance d'entraînement en kW
37
Distance du centre de gravité en
mm
38
Année de construction
39 Option
39
38
37
36
35
34
33
B 11
