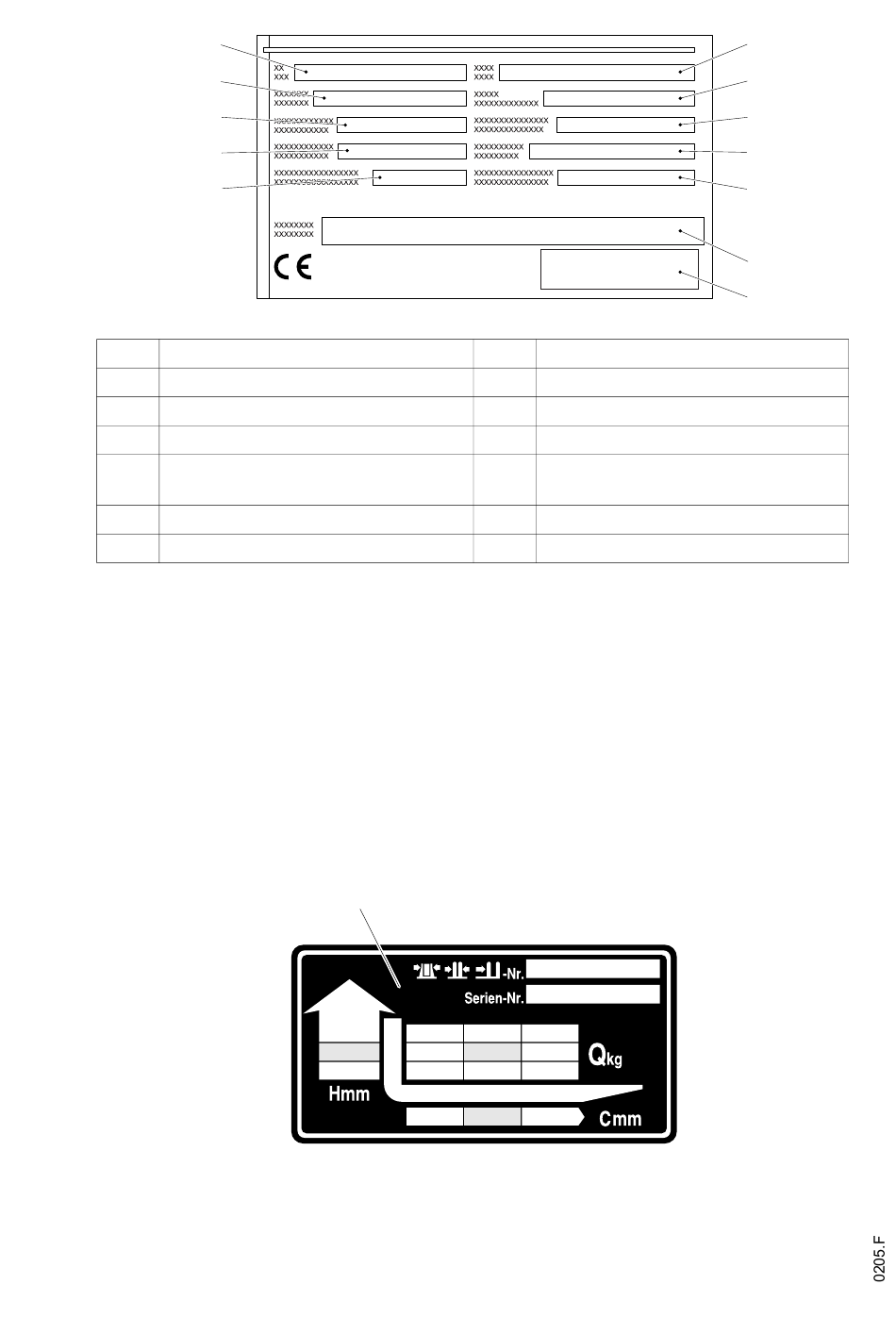

4.1 Plaque signalétique, véhicule
30
31
32
33
34
Pos. Désignation
30 Type
31
N° de série
32 Charge admissible nominale, en kg
33
Batterie : tension V
34
Poids à vide sans batterie en kg
35 Logo du fabricant
Z
Lors de questions concernant le véhicule ou les commandes de pièces de rechange,
veuillez indiquer le numéro de série (31).
4.2 Diagramme de charge admissible, charge admissible / centre de gravité de la
charge / hauteur d'élévation
Le diagramme de charge (21) indique la charge admissible Q kg du véhicule avec
mât vertical. La charge admissible maxi. pour un centre de gravité de avec / sans
charge C* (en mm) et une hauteur d'élévation H (en mm) sont portées sous forme de
tableau.
*) La norme prescrivant l´écart du centre de gravité de la charge tient compte de la
hauteur et de la largeur de la charge.
Exemple pour la détermination de la charge admissible maximale :
Pour un centre de gravité de charge C de 600 mm et une hauteur d'élévation maxi-
male H de 3600 mm, la charge admissible maximale est de Q 1105 kg.
B 10
Pos. Désignation
36
37
38
39
40
41
21
4250 850 850
3600 1105 1105
2900 1250 1250
500 600
Fabricant
Poids de batterie min/max en kg
Puissance d'entraînement en kW
Distance du centre de gravité en
mm
Année de construction
Option
X.XXXX.XX.XX
600
850
850
700
41
40
39
38
37
36
35
