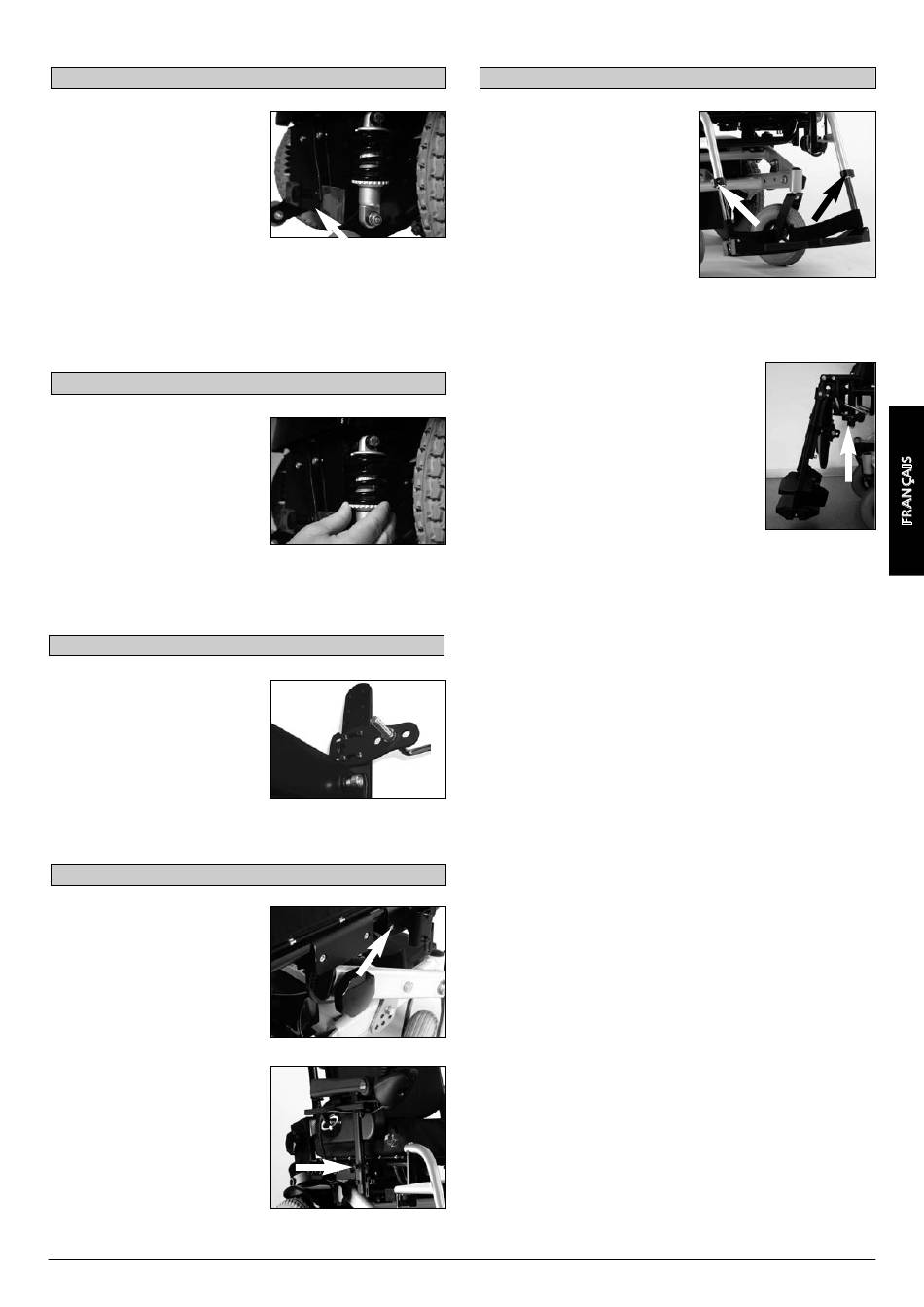

Levier de débrayage
En déplaçant et en bloquant le
levier de débrayage à gauche (Fig.
8), le mécanisme d'entraînement
n'est plus connecté au moteur.
Vous ne devez le faire qu'en cas
d'urgence ou si vous voulez pous-
ser votre fauteuil manuellement. Le
levier de débrayage ne doit être
utilisé que momentanément.
AVERTISSEMENT : le système de
freinage automatique du fauteuil ne fonctionne que
si le levier se trouve à droite.
PENSEZ TOUJOURS A RE-ENCLENCHER UNE
VITESSE APRES USAGE. NE débrayez PAS en
pente.
Suspension des roues
Le fauteuil roulant SAMBA est doté
d'un système de suspension
efficace et réglable. Pour votre
confort, la tension des ressorts de
l'amortisseur peut être ajustée. Si
vous faites coulisser l'anneau en
aluminium vers le bas, le ressort se
détend et si vous le faites coulisser
vers le haut, le ressort se tend.
Cette option permet d'adapter le
système de suspension au poids
des différents utilisateurs.
Installation du rétroviseur
Placez le support du rétroviseur sur
la plaque de l'accoudoir et fixez-le
en utilisant 4 vis M5 à tête ronde.
Fixez le rétroviseur au support en
utilisant les fixations fournies à cet
effet.
Le support du rétroviseur doit être
placé dans la position la plus
pratique pour l'utilisateur pour
régler le rétroviseur.

Accoudoirs

Réglage de la largeur de
l'accoudoir
Pour régler la largeur de l'accou-
doir, dévissez les deux vis, comme
le montre la Fig. 11, adaptez
l'accoudoir à la largeur désirée et
resserrez les vis fermement.
Réglage de la hauteur de
l'accoudoir
Pour régler la hauteur de l'accou-
doir (Fig. 12) dévissez la vis de
fixation, réglez l'accoudoir à la
hauteur désirée et resserrez la vis.
Rev.A 0807/2000/ST/000690635.EMS

Repose-pieds

Réglage de la longueur du
repose-pied
Pour régler la longueur du repose-
pied, enlevez la vis située sur la
tige du repose-pied, comme le
montre la Fig. 13, réglez le repose-
pied à la longueur désirée,
réinsérez la vis et serrez-la. Vérifiez
d'avoir bien resserré la vis avant
8
d'utiliser votre fauteuil roulant.
Remarque : Il se peut que la tige
intérieure du repose-pied ait
besoin d'être raccourcie si vous voulez surélever la position du
repose-pied.
Repose-jambe manuel (ELR)
Pour élever :
Tirez le repose-jambe vers le haut jusqu'à la
hauteur voulue. Il se bloquera automatique-
ment dans la position choisie.
Pour abaisser :
Pousser lentement le levier de déblocage vers
l'avant. L'angle du repose-jambe diminue et
ce dernier se bloque dans la position en cours
dès que vous relâchez le levier.
ATTENTION : élevés jusqu'à une certaine
position, le repose-jambe peut interférer
avec les roulettes.
AVERTISSEMENT : éloignez les mains du mécanisme de
réglage situé entre le cadre et les pièces mobiles du
repose-jambe pendant que vous l'élèverez ou l'abaisserez.
AVERTISSEMENT : n'utilisez pas les repose-jambes pour
soulever ou déplacer le fauteuil roulant quand une personne
y est assise.
Réglage automatique du repose-jambe
Fonctionnement :
Contrôle intégral (VR2) :
Il vous suffit de choisir le mode de réglage des repose-jambes à
l'aide de l'interrupteur, puis d'appuyer sur le bouton de mouvement
pour les élever ou les abaisser. Relâchez le bouton une fois que
l'angle vous convient. Une fois les repose-jambes entièrement
levés ou abaissés, éteignez l'interrupteur pour ne pas endomma-
11
ger le dispositif de commande.
Télécommande (Pilot+) :
A l'aide de l'interrupteur, choisissez le mode « actuator » (dispositif
de commande) ; le voyant du fauteuil roulant s'allume. En
déplaçant la manette vers la gauche ou la droite vous pouvez faire
défiler les différents dispositifs de commande installés. Après avoir
fait votre sélection, déplacez la manette vers l'avant pour élever le
dossier et vers l'arrière pour l'abaisser. Relâchez la manette une
fois que l'angle vous convient. Une fois le repose-jambe entière-
ment levé ou abaissé, mettez la manette au point mort pour ne pas
endommager le dispositif de commande. Si vous appuyez de
nouveau sur le sélecteur de mode, vous pouvez faire rouler le
fauteuil.
