Conversion de cheminée de classe A
Duravent fournit un kit de conversion pour ceux qui souhaitent utiliser une cheminée existante de classe A pour ventiler ce foyer
direct. L'illustration ci-dessous donne un aperçu de ce type d'installation. Voir les instructions fournies avec le kit pour plus de
détails.

Toutes les exigences du manuel de l'appareil doivent être respectées. Cela inclut la conformité avec les tableaux de
configuration de ventilation. N'oubliez pas de régler la position de la restriction dans la position correcte (en fonction
de la hauteur de montée verticale - voir les tableaux de ventilation dans le manuel de l'appareil.

Ces kits de conversion ne fonctionnent pas sur les cheminées de maçonnerie intérieures.

Les mesures ci-dessous se rapportent au diamètre intérieur de la cheminée
Chimney Conversion Kit A (46DVA-KCA)
6" DuraTech
6" Security Chimney
6" Metalbestos
6" Jackes-Evans
6" Hart & Cooley
6" Pro-Jet
Chimney Conversion Kit B (46DVA-KCB)
6" DuraPlus
7"-8" DuraTech
8" Security Chimneys
7"-8" Metalbestos
7"-8"Jackes-Evans
7"-8"Hart & Cooley
7"-8"Pro-Jet
6"-7" Amer. Metals
6"-7"Metal-Fab
6" Air-Jet
Chimney Conversion Kit C (46DVA-KCC)
7"-8" DuraPlus
8" American Metals
8" Air-Jet
8" Metal-Fab
Each Kit Contains:
Cap Adapter
Retro Connector
Additional Required Equipment:
4" Flex (#711 or U.L. 1777)
Termination (46DVA-VCH)
Co-Axial Sections
© Travis Industries
Installation
(for qualified installers only)
Connecteur rétro (vis à
cheminée)
1453-FR - 10/20/2021

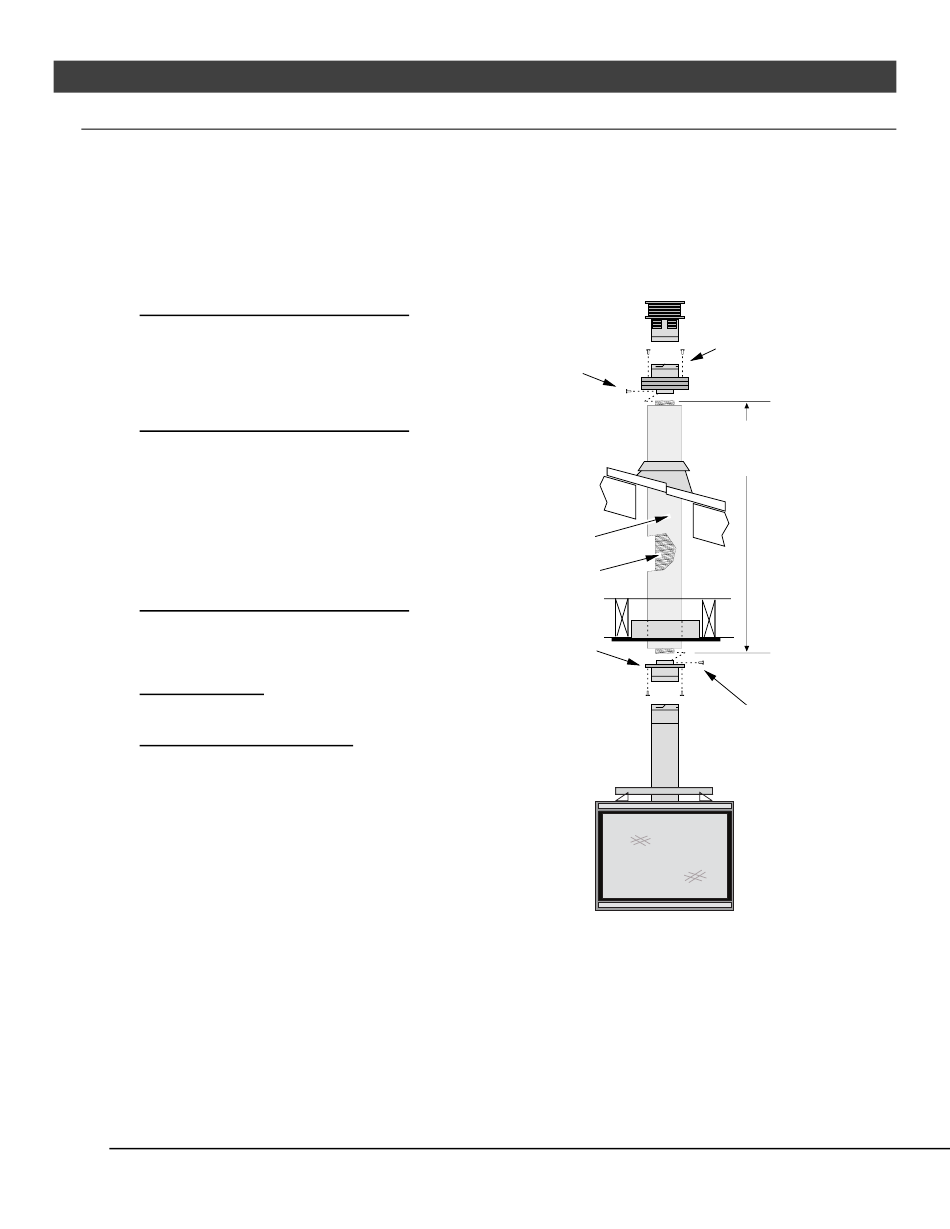

Vissez le dessus
Screw the Retro
vertical rétro au tuyau
Vertical Top to the
flexible
Flex Pipe
Cheminée de type A
Type A Chimney
Tuyau flexible en
4" (102 mm)
aluminium de 4 "(102 mm)
Aluminum Flex
Pipe
Retro Connector
(screw to chimney)
Sections de tuyau
Duravent Direct
d'évacuation directe DuraVent Vent Pipe Sections
(use adjustable section)
(utilisez une section réglable)
Adaptateur de chapeau
Cap Adapter
(screw to chimney)
(vis à cheminée)
Coupez le tuyau flexible à
Cut the Flex Pipe to
la hauteur de la cheminée
the chimney height
plus 3 "(76 mm) plus 3" (76 mm)
Visser le connecteur
Screw the Retro
Connector to the
rétro au tuyau flexible
Flex Pipe
Fireplace
42/54 PB MV/GSB2/GSR2
