Fireplace Xtrordinair ProBuilder 42 Linear MV Mode D'emploi page 35

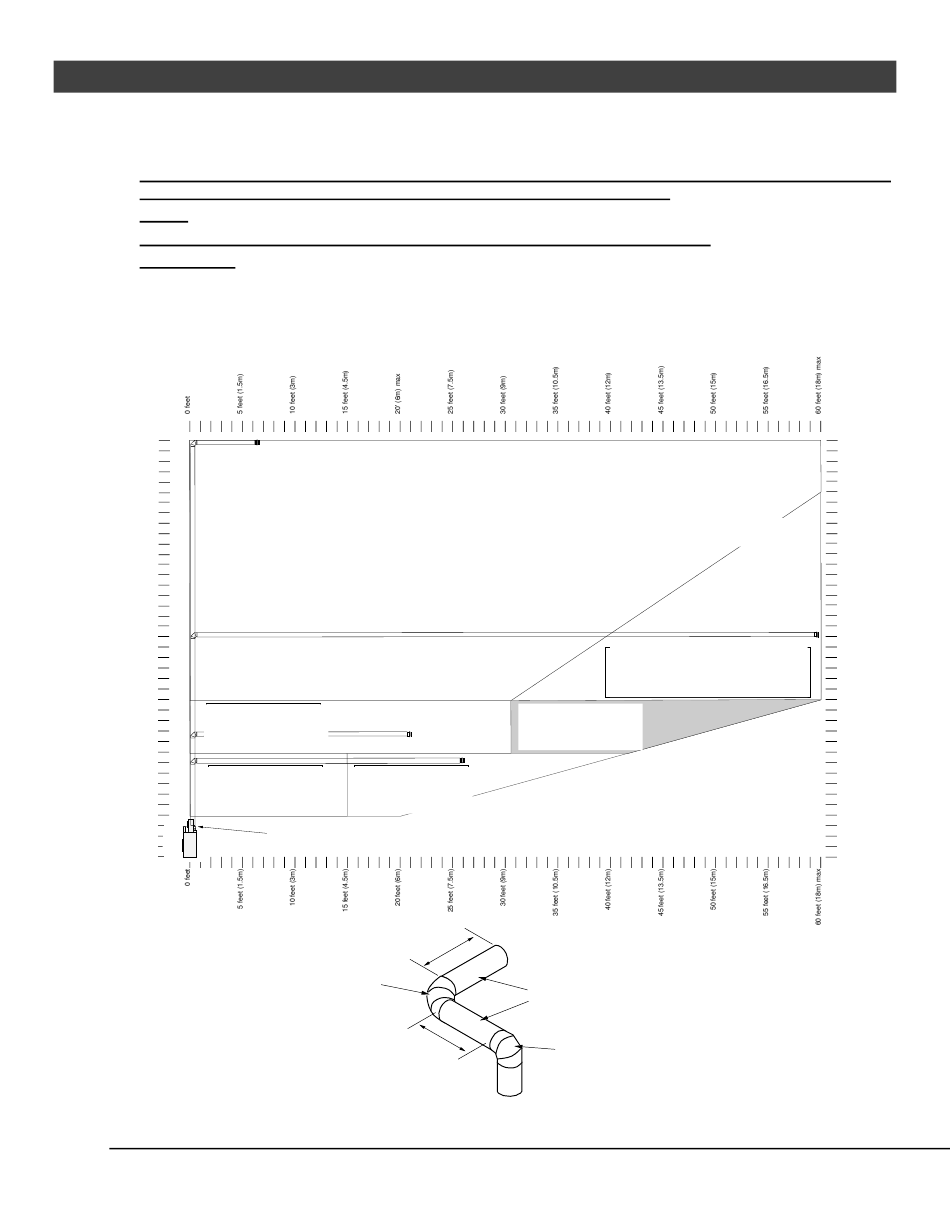

Configuration de l'évent: terminaison horizontale avec élévation verticale pour 42 PB
SEULEMENT

Les configurations d'aération de 15 'ou plus (à partir de la base du foyer) utilisent un diamètre de 6-5 /
8". évent. Connectez un réducteur de 8 "à 6-5 / 8" directement au foyer).
NOTE: For this configuration the included thimble assembly is not required and may be discarded.

Vent configurations under 15' (from the base of the fireplace) use 8" dia. Vent.
REMARQUE: Pour cette configuration, l'assemblage inclus peut être utilisé ou utiliser un coupe-feu (non
inclus).

La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez les positions de
restricteur indiquées.

Vous pouvez utiliser jusqu'à quatre coudes (45 ° ou 90 °). Un seul coude horizontal peut être utilisé.
40' (12m) max
35 feet (10.5m)
Limiteur d'échappement # 11
Exhaust Restrictor # 11
Diffuseur ouvert Évent
30 feet (9m)
Diffuser Open
6-5 / 8 "(placer le réducteur sur le foyer)
6-5/8" Vent (place reducer on fireplace)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
Limiteur d'échappement # 5
Exhaust Restrictor # 5
Diffuseur ouvert Évent
Diffuser Open
Évent de 8 "
8" Vent
10 feet (3m)
Limiteur d'échappement # 3
Exhaust Restrictor # 3
Diffuseur fermé (stock)
Diffuser Closed (stock)
Évent de 8 "
8" Vent
5 feet (1.5m)
0 feet
Ceci est considéré comme un
coude horizontal (peu importe
qu'il tourne à droite ou à
gauche). Il peut s'agir d'un
coude à 90 degrés ou à 45
degrés.
© Travis Industries
Installation
(for qualified installers only)
PB 42 linéaire uniquement PB 42 Linear Only
Limiteur d'échappement # 1
Exhaust Restrictor # 1
Diffuseur fermé (stock)
Diffuser Closed (stock)
Évent de 8 "
8" Vent
Fixez le réducteur directement au foyer.
Min. 1' Section of Vent Attached directly to Fireplace
H2
This is considered a horizontal
elbow (it does not matter
whether it turns right or left).
It may be a 90° or 45° elbow.
H1
1453-FR - 10/20/2021
PB 42 Linear Only
PB 42 linéaire uniquement
Limiteur d'échappement # 6
Diffuseur ouvert Évent Exhaust Restrictor # 8
6-5 / 8 "(placer le réducteur sur le foyer)
Diffuser Open
6-5/8" Vent (place reducer on fireplace)
Limiteur d'échappement # 5
Exhaust Restrictor # 5
Diffuseur fermé (stock)
Diffuser Closed (stock)
Évent de 8 "
8" Vent
PB 42 linéaire uniquement PB 42 Linear Only
La longueur horizontale est
Horizontal length is calculated by adding
calculée en ajoutant les deux
both lengths of horizontal run
longueurs de parcours horizontal
(Horizontal Length = H1 + H2).
(Longueur horizontale = H1 + H2).
Ceci est considéré comme
This is considered a
un coude vertical
vertical elbow
42/54 PB MV/GSB2/GSR2
35
40' (12m) max
35 feet (10.5m)
30 feet (9m)
25 feet (7.5m)
20 feet (6m)
15 feet (4.5m)
10 feet (3m)
5 feet (1.5m)
0 feet
