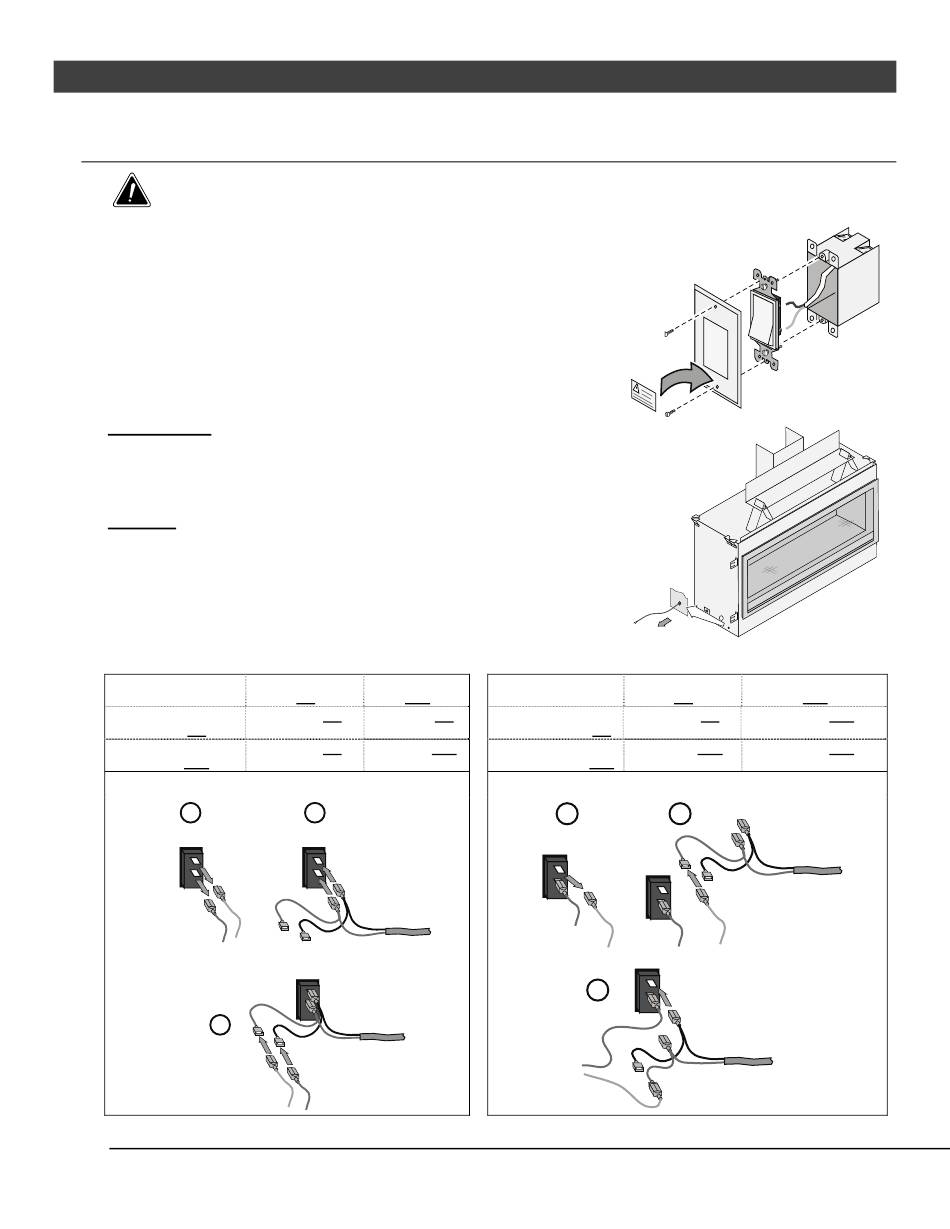

Installation optionnelle d'interrupteur mural ou de thermostat (GSB2 & MV
Only)
Ne connectez pas 110-120 VCA à la vanne de contrôle du gaz ou au système de câblage de ce foyer.
L'interrupteur et
le câblage doit être installé par un installateur qualifié.
Ce foyer comprend un interrupteur mural optionnel (avec fil)
permettant de faire fonctionner le brûleur du foyer sans
accéder à l'interrupteur marche / arrêt interne. Un thermostat
peut être utilisé à la place.
Faites passer le fil de l'intérieur du foyer, à travers l'oeillet de
chaque côté du foyer (voir illustration à droite) jusqu'à
l'interrupteur. L'interrupteur mural (ou le thermostat) peut
contourner l'interrupteur marche / arrêt du foyer ou être
installé en configuration parallèle ou en série (voir ci-
dessous).
Mise en garde: Étiquetez tous les fils avant la
déconnexion lors de l'entretien des
commandes. Les erreurs de câblage peuvent
entraîner un fonctionnement incorrect et
dangereux.
Attention: Assurez-vous que tout le câblage est sécurisé
et ne touche pas les composants chauds ou
en mouvement.
Connexion parallèle
Thermostat / External
Switch ON
Thermostat / External
Switch OFF
To wire the heater in parallel, follow the directions below:
a
On / Off Switch
c
© Travis Industries
Installation
(for qualified installers only)
On / Off Switch On / Off Switch
ON OFF
Heater is ON Heater is ON
Heater is ON Heater is OFF
b
Thermostat
(or External Switch) Wires
1453-FR - 10/20/2021
Interrupteur mural en option
OPTIONAL WALL SWITCH
(Inclus avec cheminée)
(included with fireplace)
Placez l'étiquette
«AVERTISSEMENT»
sur le couvercle de
Place "WARNING"
l'interrupteur. label on switch cover.
Connexion en série
On / Off Switch
ON
Thermostat / Heater is ON
External Switch ON
Thermostat / Heater is OFF
External Switch OFF
To wire the heater in series, follow the directions below:
a
On / Off Switch
c
29
On / Off Switch
OFF
Heater is OFF
Heater is OFF
b
Thermostat
(or External Switch) Wires
42/54 PB MV/GSB2/GSR2
