Fireplace Xtrordinair ProBuilder 42 Linear MV Mode D'emploi page 48

48

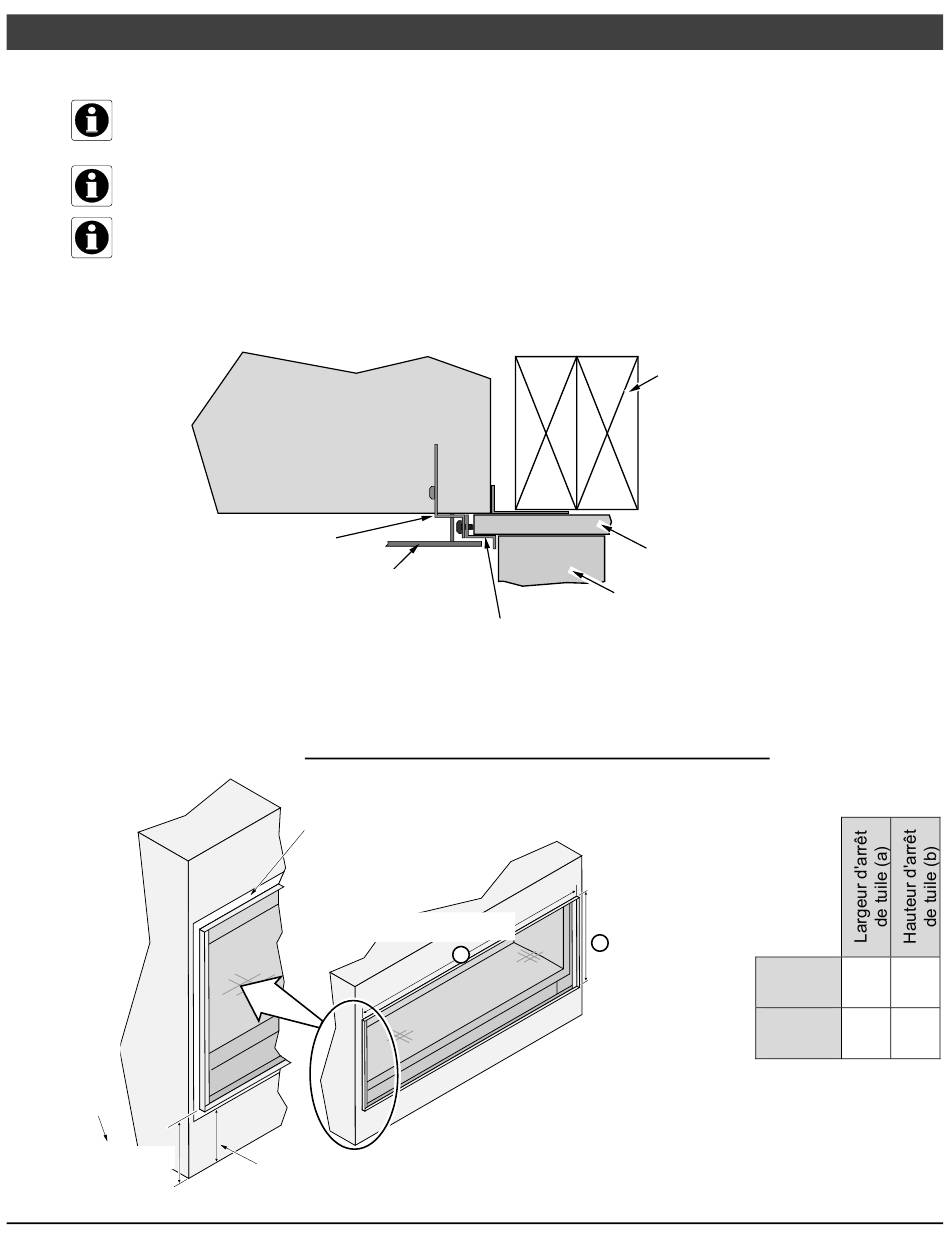

Revêtement épais (revêtement plus épais que 1-1/2 ")
Si vous utilisez un revêtement épais, assurez-vous de laisser le guide de revêtement épais en
place.
Mak Assurez-vous de laisser l'ensemble de l'écran en position d'origine (complètement en place).
Y Vous pouvez laisser l'ensemble écran en place lors de l'installation de parements épais. Vous
voudrez peut-être le protéger avec du plastique (ou un autre matériau approprié) pour repousser
les débris.
Lorsque vous utilisez un parement épais, assurez-vous d'installer le parement au-dessus, en dessous et sur les
côtés du guide de parement épais. Ne laissez aucun matériau de revêtement chevaucher le guide de revêtement
épais (cela empêcherait le retrait de l'ensemble écran).
Support d'assemblage d'écran
Screen Assembly Mount
THICK FACING GUIDE SIZE
Taille du guide de revêtement épais
Arrêt de
Tile Stop to
tuile à la
Base of
base du
Fireplace
foyer
5-1/4" (134mm)
© Travis Industries
Installation
Fireplace
Cheminée
Assemblage d'écran
Screen Assembly
Guide de revêtement épais
Thick Facing Guide
Emplacement du guide de revêtement épais (PB linéaire)
THICK FACING GUIDE LOCATION (PB LINEAR)
dépasse de 5/8 "(16 mm) au-dessus de la butée
Extends 5/8" (16mm) above the tile stop
s'étend de 5/8 "(16 mm) sur les côtés de la butée de carrelage
Extends 5/8" (16mm) to the sides of the tile stop
S'étend de 3/8 "9,5 mm) sous la butée de carrelage
Extends 3/8" (9.5mm) below the tile stop
Largeur d'arrêt de tuile
Tile Stop Width
4-7/8"(124mm)
(for qualified installers only)
Hauteur d'arrêt de tuile
Tile Stop Height
b
a
1453-FR - 10/20/2021
Framing
Encadrement
Panneau arrière Backerboard
Thick Facing
Revêtement épais
(brique, pierre, etc.)
(brick, rock, etc.)
PB42
Linear
PB54
Linear
42/54 PB MV/GSB2/GSR2
45" 20"
57" 20"
