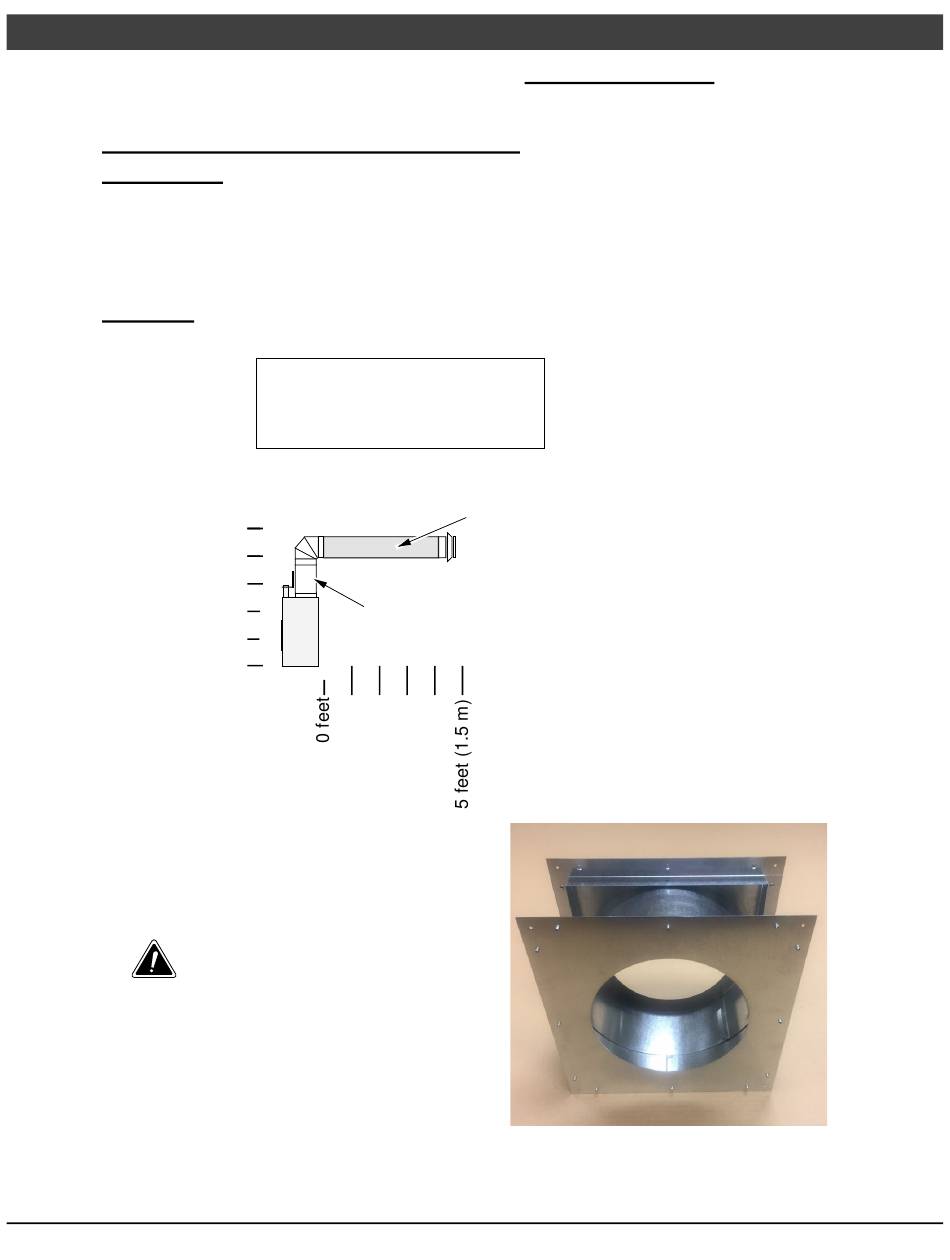

Configurations d'évent pour 54 PB SEULEMENT 42 PB, voir page 33
Configuration minimale de l'évent
 Utilisez un évent coaxial de diamètre 5x8 "
 REMARQUE: Utilisez l'assemblage inclus lorsque vous traversez un mur (utilisez-le à
l'avant et à l'arrière de la pénétration dans le mur). Voir l'image ci-dessous.
 La terminaison doit être comprise dans la zone ombrée indiquée dans le tableau. Utilisez
les positions de restricteur indiquées.
 Un coude à 45 ° peut être utilisé sur la course horizontale.
 CONSEIL: Utiliser le kit de ventilation minimale «H» (96200332) de Travis Industries (une
ventilation supplémentaire peut être nécessaire).
PB 42 linéaire uniquement
PB 54 Linear Only
5 feet (1.5 m)
0 feet
Utilisez la bague murale incluse
pour pénétrer dans un mur. Pièce n
° 96200101
© Travis Industries
Installation
(for qualified installers only)
Exhaust Restrictor # 1 (stock)
Diffuser Closed (stock)
8" Vent
1' Vertical Section Attached Directly to Fireplace
Section verticale de 1 pi attachée directement au foyer
1453-FR - 10/20/2021
Sections horizontales
Max. 4' Horizontal Section(s)
Sections horizontale
Min. 3.9" Horizontal Section
42/54 PB MV/GSB2/GSR2
